Spiralrinne arbeitet geräuschlos und verbraucht wenig Energie
Anwendbare Materialien
Diese Ausrüstung eignet sich zur Trennung von feinkörnigen Mineralien mit Partikelgrößen von 0,3 bis 0,02 mm. Sie wird häufig bei der Trennung von Eisenmetallen (Eisen), Nichteisenmetallen (Zinn, Wolfram, Tantal, Niob), Edelmetallen (Gold) und seltenen Metallen (Monazit, Rutil, Zirkon) eingesetzt und eignet sich auch für Kohlebergwerke und andere metallische und nichtmetallische Mineralien mit erheblichen Unterschieden im spezifischen Gewicht.
Strukturelle Merkmale
Die Ausrüstung besteht hauptsächlich aus den folgenden sechs Hauptkomponenten:
1. Erzverteiler: Nimmt ein Mehrrohrdesign an, um eine gleichmäßige Erzverteilung und einfache Steuerung zu gewährleisten.
2. Zufuhrrinne: Leitet die Erzaufschlämmung reibungslos in die Trennfläche.
3. Spiralrinne: Die Kernkomponente der Trennung, hergestellt aus Glasfaser (glasfaserverstärkter Kunststoff), verbunden durch Bolzen. Die Trennfläche ist mit einer vorgefertigten verschleißfesten Schicht bedeckt, die sich durch geringes Gewicht, Robustheit, Korrosionsbeständigkeit und Haltbarkeit auszeichnet.
4. Produktsammelrinne: Ausgestattet mit einem Ventilblock-Einstellmechanismus zur präzisen Sammlung von Konzentrat, Zwischenprodukten und Tailings.
5. Produktsammeltrichter: Konzentrische Ringstruktur, die zum Sammeln und Ablassen mehrerer Erzströme verwendet wird.
6. Rinnenstütze: Nimmt eine kreuzförmige oder dreieckige Rahmenstruktur an, um die gesamte Maschine zu stützen und den Installationswinkel sicherzustellen.
Produktparameter von Erzaufbereitungsanlage
| Modell |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Außendurchmesser (mm) |
1200 |
900 |
600 |
400 |
| Steigung (mm) |
900 ,720 , 540 |
675 , 540 , 405 |
450 , 360 , 270 |
240 , 180 |
| Steigung-zu-Durchmesser-Verhältnis (Steigung/Durchmesser) |
0,75 , 0,6 , 0,45 |
0,75 , 0,6 , 0,45 |
0,75 , 0,6 , 0,45 |
0,6 , 0,45 |
| Querwinkel (Grad) |
9° |
9° |
9° |
9° |
|
Jeweils am meisten
Anzahl der Befestigungsschrauben
|
4 |
4 |
3 |
2 |
| Zuführungsgröße (mm) |
0,3-.0,03 |
0,3-.0,03 |
0,2-0,02 |
0,2-0,02 |
| Erzaufgabekonzentration (%) |
25-55 |
25-55 |
25-55 |
25-55 |
| Produktionskapazität (Tonne/Stunde) |
4-6 |
2-3 |
0,8-1,2 |
0,15-0,2 |
| Abmessungen |
L(mm) |
1360 |
1060 |
700 |
460 |
| B(mm) |
1360 |
1060 |
700 |
460 |
| H(mm) |
5230 |
4000 |
2600 |
1500 |
| Gewicht(kg) |
600 |
400 |
150 |
50 |

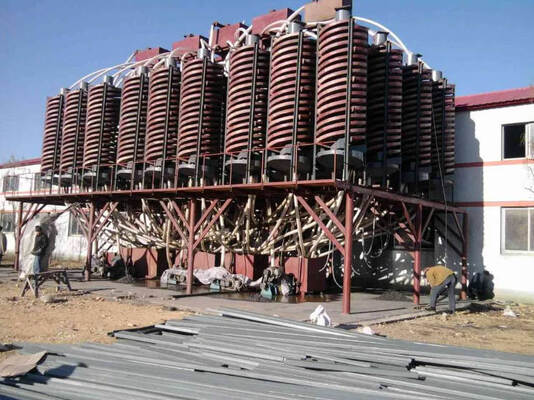

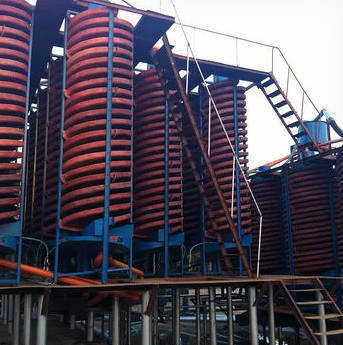

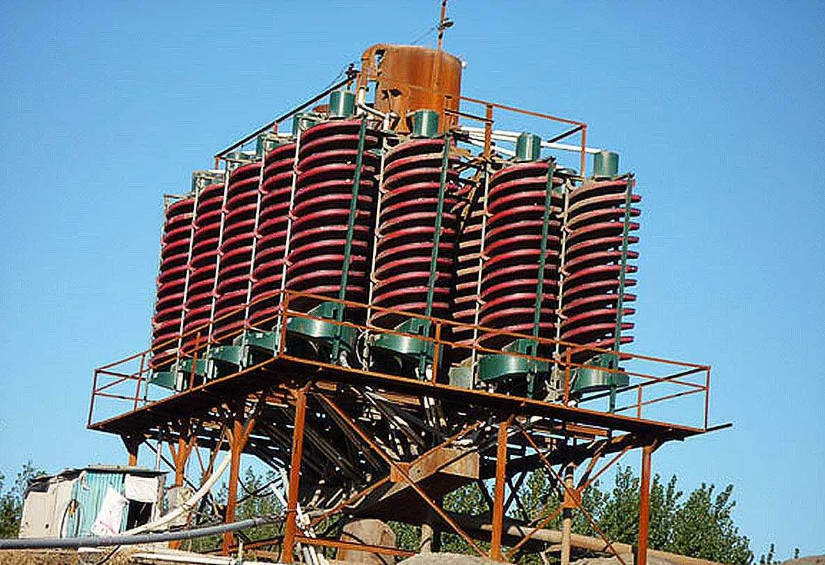

Produktdarstellung von Erzaufbereitungsanlage
Erzaufbereitungsanlage
FAQ
F: Warum glauben wir an luoyang zhongtai industries co., ltd:
A: 1. Mehr als 30 Jahre Erfahrung.
2. Wir sind der führende professionelle Lieferant von Bergbaumaschinen, Baumaschinen, Maschinengussteilen und Schmiedeteilen.
3. Alle Produkte haben das Qualitätsmanagementzertifikat ISO9901:2000 und die CE-, ROHS-Zertifikate erhalten.
F: Lieferzeit:
A: Teile Vorlaufzeit 1-2 Monate, Maschinen 2-3 Monate.
F: Zahlungsbedingungen:
A: Akzeptieren Sie die Zahlungsart: T/T, L/C, Western Union, Bargeld.
30% Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand.
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für Hauptmaschinen. Wenn etwas nicht stimmt, geben wir technische Beratung und finden sofort eine Lösung. Für diese Verschleißteile garantieren wir hochwertige Teile für die langfristige Versorgung.
F: Kundendienst?
A: Wir können technische Anleitung für Maschinentests und Teilewartung liefern, wenn der Endbenutzer dies benötigt.
