Zuverlässiger Betrieb Stufenlose Drehzahlregelung Scheibenfilter der GPY-Serie
Der Scheibenfilter der GPY-Serie ist hauptsächlich für die Fest-Flüssig-Trennung von feinen Materialien (0-0,5 mm) konzipiert. Er kann zur Entwässerung von Flotationsfeinkohle und Tailings verwendet werden und findet auch Anwendung in der Metallurgie, der chemischen Industrie, der Erdölindustrie und der Abwasserbehandlung.
Funktionsprinzip
Durch eine Vakuumpumpe wird eine Druckdifferenz erzeugt, wodurch das Material einen Filterkuchen auf dem Filtertuch bildet und die flüssige Phase abgetrennt wird. Nach der Entwässerung in der Trocknungszone gelangt der Filterkuchen in die Abblaszone, wo Druckluft einen Teil des Kuchens abbläst, und der restliche Kuchen wird von einem Schaber abgekratzt, wodurch ein Zyklus abgeschlossen wird.
Kernmerkmale
Das Getriebe ist kompakt und zuverlässig, unterstützt eine stufenlose Drehzahlregelung und ist mit einer Drehmomentbegrenzungskupplung zum Schutz vor Überlastung ausgestattet.
Die zentrale Welle ist eine geschweißte Struktur, leicht, steif und mit einer großen Filtratrückhaltekapazität. Die Wellenbuchse besteht aus SP-Verbundmaterial, das verschleißfest und langlebig ist.
Ausgestattet mit sternförmigen Kunststoffsektoren und Edelstahlgewebe-Filtertuch, erzielt es hervorragende Entwässerungs- und Kuchenentfernungseffekte, was zu einem geringen Feuchtigkeitsgehalt des Filterkuchens führt.
Es verwendet eine Kombination aus Luftausblasen und abgehängter Schaberausladung, wodurch eine Kuchenentfernungsrate von über 90 % erreicht wird, was eine gleichmäßige Belastung der Filterscheiben und eine geringe Betriebsbelastung gewährleistet. Die Serie GPY20-120 ist mit den Fundament- und Auslassanschlussgrößen der PG-Produkte kompatibel, was ein einfaches Aufrüsten bestehender Anlagen ermöglicht.
Produktparameter der Erzaufbereitungsanlage
| |
Einheit |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Filterfläche |
m2 |
40 |
60 |
80 |
100 |
120 |
| Scheibendurchmesser |
mm |
2700 |
| Anzahl der Scheiben |
|
4 |
6 |
8 |
10 |
12 |
| Spindelgeschwindigkeit |
U/min |
1-0,167 |
0966-0,215 |
| Hauptmotorleistung |
kW |
2,2 |
4 |
| Rührwerksgeschwindigkeit |
U/min |
73 |
| Mischmotor Arbeitsleistung |
kW |
2,2 |
4 |
| Zuführungsgröße |
|
Der Anteil der Fraktion unter 0,063 mm beträgt nicht mehr als 35-40 % |
| Die Materialkonzentration |
g/l |
250-350 |
| Kapazität |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Produktwasser |
% |
22-24 |
| Abmessungen (L×B×H) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Gewicht |
kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |

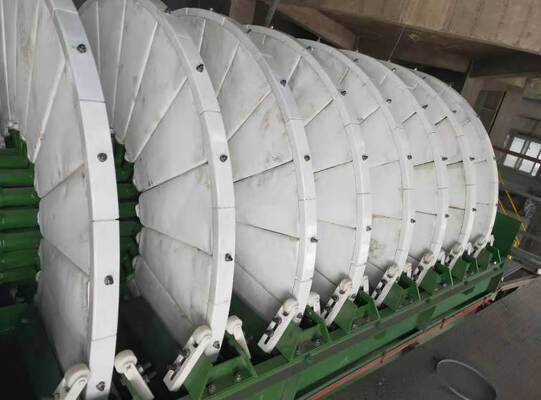

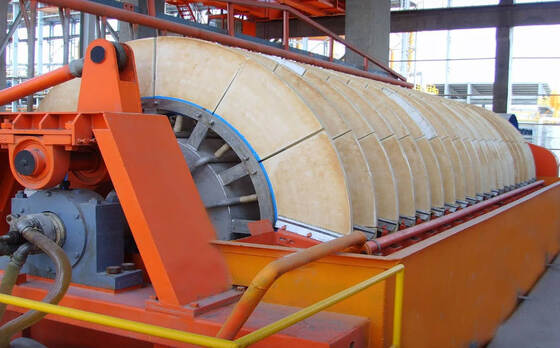

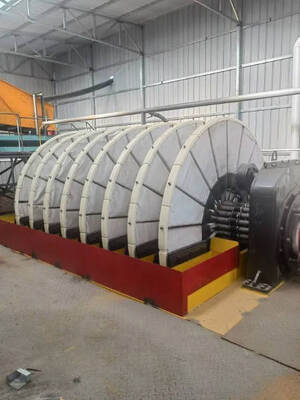

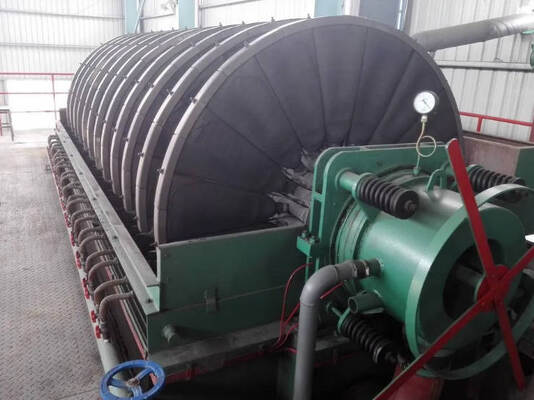

Produktdarstellung der Erzaufbereitungsanlage
Erzaufbereitungsanlage
FAQ
F: Warum glauben wir an luoyang zhongtai industries co., ltd:
A: 1. Mehr als 30 Jahre Erfahrung.
2. Wir sind der führende professionelle Lieferant von Bergbaumaschinen, Baumaschinen, Maschinengussteilen und Schmiedeteilen.
3. Alle Produkte haben das Qualitätsmanagementzertifikat ISO9901:2000 und die Zertifikate CE, ROHS erhalten.
F: Lieferzeit:
A: Teile Vorlaufzeit 1-2 Monate, Maschinen 2-3 Monate.
F: Zahlungsbedingungen:
A: Akzeptierte Zahlungsarten: T/T, L/C, Western Union, Bargeld.
30 % Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand.
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für Hauptmaschinen. Wenn etwas nicht stimmt, geben wir sofort technische Beratung und finden eine Lösung. Für die Verschleißteile garantieren wir hochwertige Teile für die langfristige Versorgung.
F: Kundendienst?
A: Wir können technische Anleitung für Maschinentests und Teilewartung liefern, falls der Endbenutzer dies benötigt.
