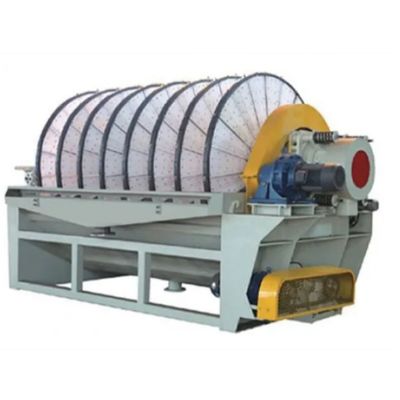

Kompakte Struktur und zuverlässiger Betrieb der GPY-Serie Scheibenfilter
Der Scheibenfilter der GPY-Serie ist ein hocheffizientes Fest-Flüssig-Trennungsgerät, das hauptsächlich für die Entwässerung und Fest-Flüssig-Trennung von feinkörnigen Materialien verwendet wird.
Zweck
Es wird hauptsächlich zur Entwässerung von feinkörnigen Materialien wie 0-0,5 mm Flotationsfeinkohle und Tailings verwendet und kann auch zur Fest-Flüssig-Trennung in Bereichen wie Metallurgie, Chemie, Erdöl und Abwasserbehandlung eingesetzt werden.
Funktionsprinzip
Mithilfe der Druckdifferenz, die durch die Vakuumpumpe erzeugt wird, bildet sich ein Filterkuchen auf dem Filtertuch. Die flüssige Phase wird durch den Filterkuchen und das Filtertuch abgeleitet, wodurch eine Fest-Flüssig-Trennung erreicht wird. Der Filterkuchen durchläuft die Trocknungszone, um den größten Teil der Feuchtigkeit zu entfernen, wird dann in der Luftblaszone durch Druckluft abgeblasen und schließlich durch den Schaber abgeführt, wodurch ein Zyklus abgeschlossen wird.
Haupteigenschaften
Das Getriebe hat eine kompakte Struktur, einen zuverlässigen Betrieb und kann stufenlos in der Geschwindigkeit geregelt werden.
2. Eine Drehmomentbegrenzungskupplung ist installiert, um einen Überlastschutz zu gewährleisten und den sicheren und zuverlässigen Betrieb der Hauptmaschine zu gewährleisten.
3. Die zentrale Welle ist eine geschweißte Struktur, die leicht ist, eine gute Steifigkeit, hohe Festigkeit und eine große Filtratrückhaltekapazität aufweist. Die Buchse besteht aus SP-Verbundmaterial, das leicht und verschleißfest ist.
4. Es wird eine neue Art von sternförmiger Kunststoff-Sektorplatte verwendet, die leicht, hochfest, gut hydrophob, eine hohe Öffnungsrate, hervorragende Entwässerung und Kuchenentfernung, einen geringen Feuchtigkeitsgehalt des Filterkuchens, eine lange Lebensdauer, Korrosionsbeständigkeit und eine bequeme Dekoration aufweist.
5. Es wird ein Filtertuch aus gewebtem Edelstahldraht verwendet, das eine gute Filtration, einen geringen Feuchtigkeitsgehalt des Filterkuchens, eine hohe Kuchenablösungsrate und eine lange Lebensdauer aufweist.
6. Es wird eine schwimmende, abgedichtete Stopfbuchse des Laufrührwerks verwendet, die es der Rührwerkswelle ermöglicht, ein gewisses Maß an Schwimmen zu haben, was eine gute Abdichtungswirkung bietet und den Austausch von Dichtungsteilen erleichtert.
7. Die gleichzeitige Verwendung von sofortigem Luftblasen und hängenden Schaberauslassvorrichtungen gewährleistet nicht nur eine hohe Kuchenablösungsrate (über 90 %), sondern ermöglicht auch, dass der Schaber zusammen mit der Filterscheibe schwingt, wodurch ein guter Kraftzustand auf der Filterscheibe aufrechterhalten und die Belastung der Haupteinheit reduziert wird.
Zusätzlich zu den oben genannten Vorteilen haben die neuen Produkte der GPY20-120-Serie Abmessungen des Fundaments und der Auslassöffnung, die in Übereinstimmung mit den PG-Produkten konstruiert wurden, was die Renovierung alter Fabriken und die Erneuerung von Geräten erleichtert.
Ausrüstung Technische Daten:
| |
Einheit |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Filterfläche |
m2 |
40 |
60 |
80 |
100 |
120 |
| Scheibendurchmesser |
mm |
2700 |
| Anzahl der Scheiben |
|
4 |
6 |
8 |
10 |
12 |
| Spindelgeschwindigkeit |
U/min |
1-0,167 |
0966-0,215 |
| Hauptmotorleistung |
kW |
2,2 |
4 |
| Geschwindigkeit des Rührwerks |
U/min |
73 |
| Mischmotor Arbeitsrate |
kW |
2,2 |
4 |
| Zuführungsgröße |
|
Der Anteil der Fraktion unter 0,063 mm beträgt nicht mehr als 35-40 % |
| Die Materialkonzentration |
g/l |
250-350 |
| Kapazität |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Produktwasser |
% |
22-24 |
| Abmessungen (L×B×H) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Gewicht |
kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |
Scheibenfilter of Erzaufbereitungsanlagen
Scheibenfilter of Erzaufbereitungsanlagen
Scheibenfilter of Erzaufbereitungsanlagen
