Gussstahl-Kugelmühlen-Endabdeckung mit großen, abgerundeten Ecken CITIC HIC Maschinenteile

Hochwertige Gusseisen Kugelmühle Enddeckung mit großen R abgerundeten Ecken

Produkteinführung von CITIC HIC Maschinenteilen

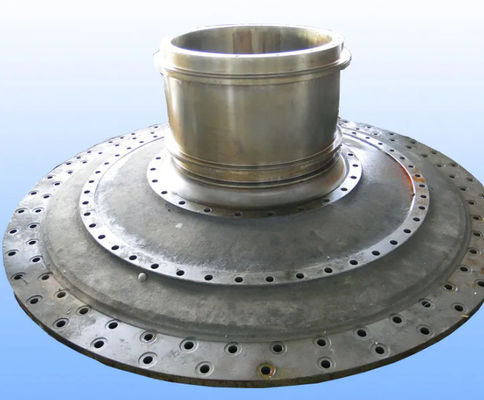

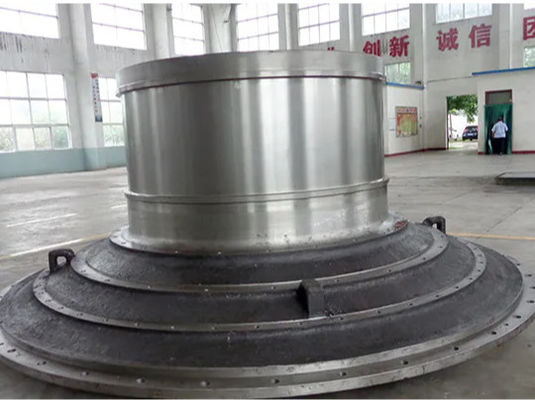

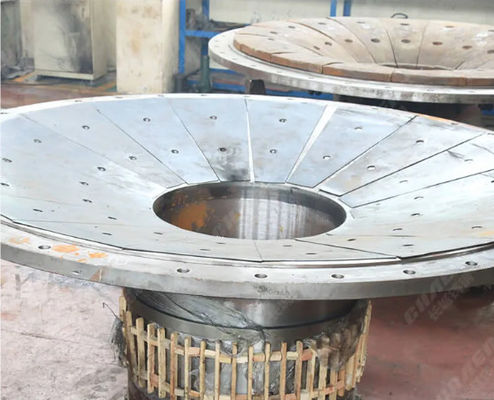

Die Endhülle der Kugelmühle ist ein wichtiger Bestandteil der Kugelmühle und befindet sich an beiden Enden des Zylinders.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 1000 WDie Konstruktion und die Herstellungsqualität der Endhülle beeinflussen unmittelbar die Gesamtleistung und Stabilität der Kugelmühle.

Die Eingangs- und Ausgangsabdeckungen der Kugelmühle sind eine der Hauptkomponenten der von unserer Fabrik hergestellten Kugelmühle.

Die Festigkeit des gefährlichen Abschnitts der Endhülle der Kugelmühle ist die erste Frage, die bei der Konstruktion und Auswahl der Endhülle zu berücksichtigen ist.weil der ziemlich schwere Kugelmühlzylinder durch die Endhülle auf dem Hauptlager unterstützt wird.

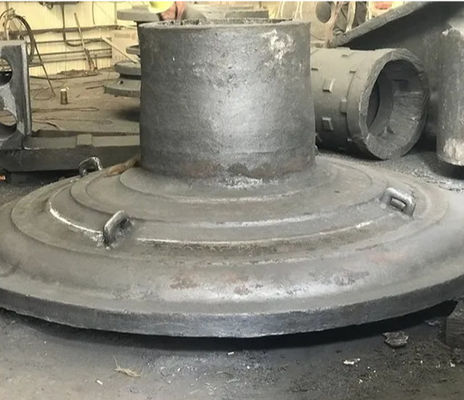

Die Endhülle einer Kugelmühle ist in der Regel leicht konisch geformt.und um zu verhindern, dass das große Zuggerät mit dem Fundament des Hauptlagers kollidiertBei großen und mittleren Kugelmühlen sind die Endhüllen hauptsächlich aus Gusseisen, bei kleinen Kugelmühlen aus duktilem Eisen.Zur Gewährleistung der Konzentrizität der Achse der Endabdeckung und der Achse des Zylinders, die Endhülle und die Zeitschrift in der Regel als eine gegossen werden. Wenn jedoch die Kapazität der Schmelz- und Gussgeräte unzureichend ist, können sie auch separat gegossen werden,mit einer Breite von mehr als 20 mm,, und schließlich einer mechanischen Verarbeitung unterzogen werden.

Bei der Bestimmung des Enddeckels muss im Voraus berücksichtigt werden, ob die Kugelmühle mit Zahnrädern angetrieben wird (gerechte Zähne, spiralförmige Zähne oder Heringknochenzähne).Aufgrund des horizontalen Fehlers der Achse während der Montage, kann die Kugelmühle während des Betriebs bestimmte Achskräfte erzeugen.um zu verhindern, dass sich der Zylinder durch die Wirkung von axialen Kräften axial bewegt und den normalen Betrieb der Zahnräder beeinträchtigtDa sich der Zylinder jedoch durch Hitze verlängert und durch die Belastung schwerer wird, ist in diesem Falles ist notwendig, dass der Zylinder sich ausdehnt und zusammenziehtAuf diese Weise können natürlich nicht gleichzeitig die beiden Wälze des Zylinders befestigt werden, nur eine davon kann befestigt werden, und die andere wird als bewegliche freie End bezeichnet.

Um diesen Zweck zu erreichen, ist im Entwurf eine Zeitschrift in der Regel mit hervorstechenden Schultern ausgestattet,und der Abstand zwischen den beiden hervorstehenden Schultern ist genau gleich der Länge des LagerbuschesDie andere Zeitschrift hat keine herausragenden Schultern und ist 5-25 mm länger als die des Lagerbusches.Jede Zeitschrift kann als festes Ende ausgewählt werdenBei langen zylindrischen Kugelmühlen ist jedoch das am Zahnradrand befindliche Journal als festes Ende auszuwählen.die axiale Fehlausrichtung der Zahnräder wird nicht durch die Verformung des Zylinders verursacht.

Es ist darauf hinzuweisen, daß die beiden Enddeckungen der Kugelmühle unterschiedliche Verwendungszwecke haben: eine ist die Enddeckung für die Zuführung und die andere für die Entladung.

Produktparameter von CITIC HIC-Maschinenteilen
