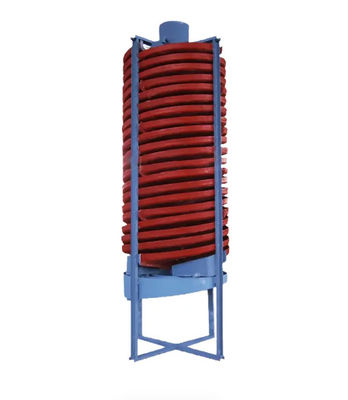

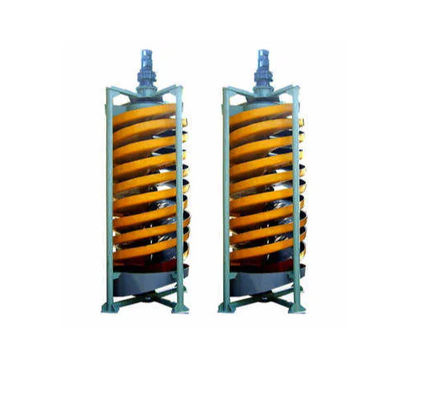

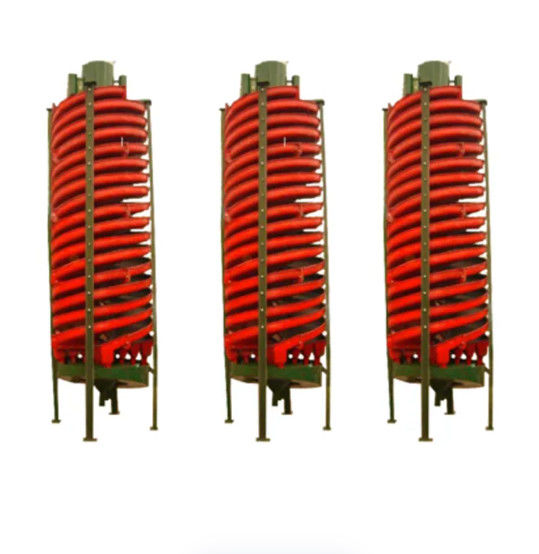

Spezielle Spirale für die Schwerkrafttrennung von feinkörnigen Mineralien
Anwendungsbereich
Es eignet sich zur Trennung feiner Partikel aus Eisen, Zinn, Wolfram, Tantal, Niob, Gold, Kohle, Monazit, Rutil,Zirkon und andere metallische und nichtmetallische Mineralien mit ausreichendem Eigengewicht, die zwischen 0,3 und 0,02 Millimeter liegen.
Arbeitsprinzip
Der Erzscheider wird frei auf das Kreuz (oder Stativ) des Trägertisches gelegt.Gleichmäßige Zellstoffzellen werden langsam durch die am ersten Ende der Spirale installierte Zellzelle zur Trennung an die Oberfläche der Spirale geführt.Das Heckende der Spiralschleifen ist mit einem Schnittschleifen aus einem Ventilblock ausgestattet.die die sortierten Erzeugnisse in drei (oder vier) Arten entlang der Radialrichtung nach der Sortierung aufteiltDie Schnittbreite der einzelnen Produkte wird durch Anpassung der Position des Ventilblocks geändert.Der Produktaggregationshocker ist ein konzentrischer ringförmiger Zylinder, der die mehreren abgefangenen Erzströme separat sammelt und entlässtDer Querschnitt der Spiralschleife und die Neigung der Kurve eignen sich besonders für die Trennung von Feinstaub.Diese Mineralverarbeitungsanlage hat eine einfache Struktur, keine beweglichen Teile, geringes Gewicht, kein Lärm und bequem für Konfiguration, Montage und Wartung.
Strukturelle Merkmale
Die Spiralschleife aus FRP besteht aus sechs Teilen: der Erzzufuhr- und Verteilvorrichtung, der Erzzufuhrschleife, der Spiralschleife, der Produktabfangschleife,die Produktaggregations-Hopper und die Fallschirmstütze (einschließlich des Kreuzes oder Stativs)Die Spiralplatten sind aus glasfaserverstärktem Kunststoff (FRP) gefertigt und durch Schrauben miteinander verbunden.Es gibt eine vorgefertigte verschleißbeständige Schicht auf der Trennfläche der SpiraleDiese Mineralverarbeitungsanlage hat die Vorteile, leicht, robust und langlebig zu sein.Gewährleistung einer einheitlichen Verteilung des Erzes und einfacher Kontrolle.
Parameter
| Modell |
5LL-1500 |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Außendurchmesser ((mm) |
1500 |
1200 |
900 |
600 |
400 |
| Schraubwinkel (mm) |
540,720 |
900,720,540 |
675,540,405 |
450,360,270 |
240,180 |
| Verhältnis der Schraubweite zum Durchmesser |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.75,0.6,0.45 |
0.6,0.45 |
| Horizontale Winkel ((°) |
9° |
9° |
9° |
9° |
9° |
| Zahl des Spiralkopfes |
4 zu 2 |
4 |
4 |
4 |
4 |
| Fütterungspartikelgröße (mm) |
0.3-0.02 |
0.3-0.03 |
0.3-0.03 |
0.2-0.02 |
0.2-0.02 |
| Zufuhrkonzentration (%) |
25 bis 55 |
25 bis 55 |
25 bis 55 |
25 bis 55 |
25 bis 55 |
| Verarbeitungskapazität (Tonnen/Stunde) |
8 bis 16 |
4 bis 6 |
2-3 |
0.8-1.2 |
0.15 zu 0.2 |
| Gesamtgröße |
Länge ((mm) |
1560 |
1360 |
1060 |
700 |
460 |
| Breite ((mm) |
1560 |
1360 |
1060 |
700 |
460 |
| Höhe ((mm) |
5230 |
5230 |
4000 |
26000 |
1500 |
| Gewicht ((Kg) |
800 |
600 |
400 |
150 |
50 |
Ausrüstung zum Veredeln von Erz
Ausrüstung zum Veredeln von Erz
Ausrüstung zum Veredeln von Erz
