Produktdetails:
Zahlung und Versand AGB:
|
Name: | Rüttelpult/Konzentrationstabelle | Einstufung: | Erzaufbereitungs-Ausrüstung |
---|---|---|---|
Mineraloberflächengröße: | 4395×1825 Millimeter | Oberfläche der Mine: | 7.4㎡ |
Aufladzeiten: | 270 bis 290 | Macht: | 1.1 kW |
Gesamtgewicht: | 1015kg | Gewährleistung: | 12 Monate |
Hafen: | Qingdao, China | Fütterungsgröße: | 2-0,5 mm |
Für: | Wolfram, Zinn, Tantal, Niobium, Eisen, Mangan, Chrom, Titan, Wismut, Führung, Gold | ||
Hervorheben: | Feinstaubschüttler,Schüttler für seltene Metallmineralien,Mineralverarbeitungsmaschine |
Anwendungsbereich
Die Benediktionsausrüstung wird hauptsächlich zur Trennung von Wolfram, Zinn, Tantal, Niob, Eisen, Mangan, Chrom, Titan, Bismut, Blei,Gold und andere Nichteisen- und schwarze seltene und Edelmetallmineralien der Klasse 2-0.02 mm Erz und Schleim und die Trennung von 4-0,02 mm Pyrit;Und die Trennung anderer geeigneter Mischmaterialien mit ausreichender spezifischer Schwerkraftdifferenz und Partikelgrößenzusammensetzung.
Funktionsprinzip
Der Mineralverarbeitungsprozess erfolgt auf dem geneigten Lager mit wiederholten Streifen, und die Erzpartikel werden aus dem Einspeisungstrog an der Ecke des Lagers gesendet,und das Querschnittswaschwasser wird in den Wassertrank geleitet. Die Erzpartikel werden nach Spezifischen Schwerkraft und Partikelgröße unter Einwirkung der Schwerkraft, der Querkraft des Wasserimpulses,die Trägheit und Reibung, die durch die wechselseitige asymmetrische Bewegung der Bettoberfläche entstehen, und die Längsbewegung entlang des Betts und die Querbewegung entlang des geneigten Betts.die Erzpartikel mit unterschiedlicher spezifischer Schwerkraft und Partikelgröße schrittweise von Seite A nach Seite B entlang ihrer jeweiligen Bewegungsrichtung hinunterfliegen, und werden von verschiedenen Bereichen des Konzentrats und der Rückstandsseite abgelassen und schließlich in Konzentrat, Erz und Rückstand aufgeteilt.
Die Erzpartikel werden auf der Tabelle folgenden drei gegenseitig senkrechten Kräften ausgesetzt:
(1)Die Schwerkraft der Mineralpartikel im Medium;
(2)die hydrodynamische Wirkung des seitlichen Wasserstroms und des Schlammstroms;
(3)Die dynamische Kraft der differenziellen Wechselbewegung der Bettoberfläche.
Unter dem Einwirken dieser Kräfte unterliegen die Mineralpartikel in den Rillen der Bettstreifen zwei grundlegenden Sortierungsbewegungen: lose Schichtung und Transport und Stripping.Die Reibungskraft auf der Bettenoberfläche und die Neigung der Bettenoberfläche haben einen wichtigen Einfluss auf den Sortiervorgang..
Strukturelle Merkmale:
Die Erzdressing-Ausrüstung besteht hauptsächlich aus acht Systemteilen, darunter den Bettenkopf, den Motor, den Neigungsregler, die Bettenoberfläche, den Erztruhen, den Wassertruhen, den Schleifstäben und das Schmiersystem.Der Trennmechanismus verwendet die spezifische Schwerkraftdifferenz der getrennten Mineralien, die Differenzbewegung durch den Bettenkopf, den geneigten Wasserstrom und verschiedene Formen von Bettenstäben, um die auf der Bettenoberfläche lose geschichteten Erzpartikel selektiv zu transportieren,und bilden auf der Bettoberfläche ventilatorförmige Zonen, wodurch unterschiedliche reiche und arme Produkte hergestellt werden.
Mechanische Daten
ZTIC-Konzentrationstabelle | mit einer Breite von nicht mehr als 20 mm | Feinsandschüttler | Schleimschüttler | Feinschlammschüttler |
Futtergröße / mm | 2 bis 0.5 | 0.5 bis 0.074 | 0.07 bis 0.019 | 0.019 bis 0.0037 |
Erzmittel (Zinnerz) | 20 bis 35 | 10 bis 20 | 3 bis 10 | 5 bis 15 |
Gesichtsgröße / mm | 4395 × 1825 | 4395 × 1825 | 4395 × 1825 | 4395 × 1825 |
Grubenfläche /m2 | 7.4 | 7.4 | 7.4 | 7.4 |
Schlag/mm | 16 bis 22 | 11 bis 16 | 8 bis 11 | 5 bis 7 |
Ladezeiten/min- Nein. | 270 bis 290 | 290 bis 320 | 320 bis 360 | 480 bis 520 |
Horizontale Neigung der Bettoberfläche/(°) | 2.5 bis 4.5 | 1.5 bis 3.5 | 1 bis 2 | Ein bis eins.15 |
Leistung/Kw | 1.1 | 1.1 | 1.1 | 1.1 |
Außendimensionen/mm | 5446 × 1825 × 1212 | 5446 × 1825 × 1227 | 5446 × 1825 × 1203 | 5446 × 2338 × 1203 |
Gesamtgewicht/Kg | 1015 | 1030 | 1065 | 1065 |

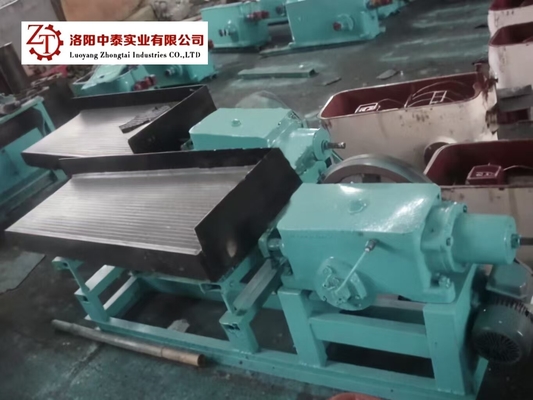

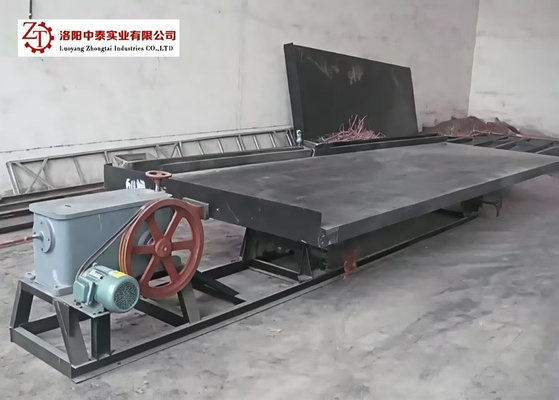

Bilddarstellung
FQA
F: Warum glauben wir an die Luoyang Zhongtai Industries Co., Ltd.:
A: 1. Mehr als 30 Jahre Erfahrung.
2Wir sind der führende professionelle Anbieter von Bergbaumaschinen, Baumaschinen, Gießmaschinen und geschmiedeten Teilen.
3Alle Produkte haben ein ISO9901:2000 Qualitätsmanagement-Zertifikat und CE- und ROHS-Zertifikate erhalten.
