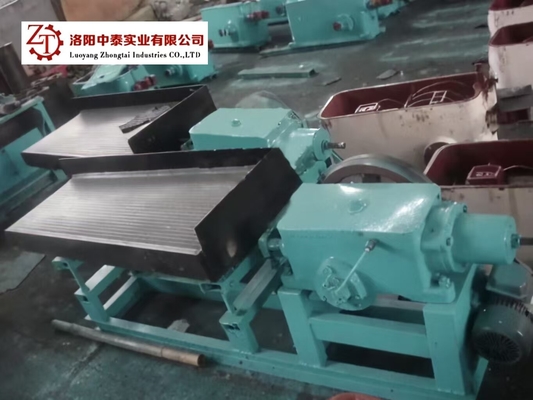

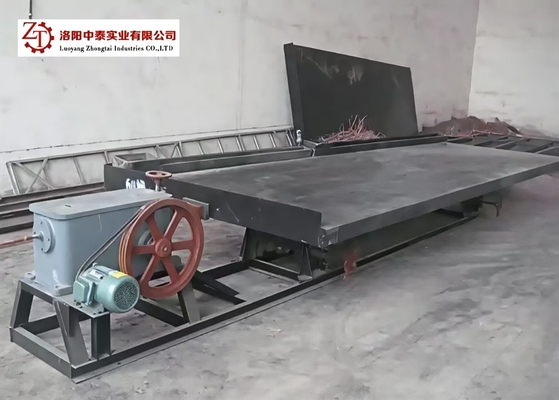

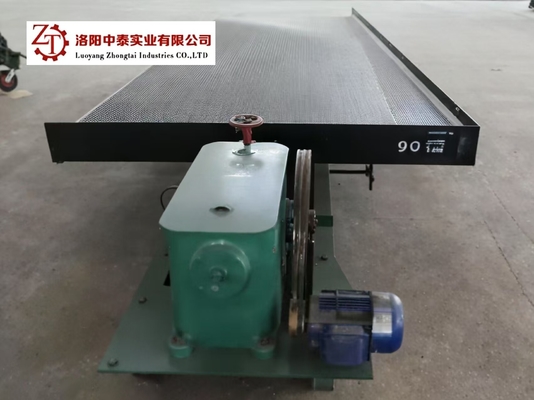

Erzdressing-Ausrüstung XS7.6 Schütteltisch zur Trennung von grobem Sand (2-0,5 mm)
1. Grundsätzlicher Überblick überXS7.6 Schütteltisch für die Erzpressungsanlage
Der Schütteltisch besteht hauptsächlich aus acht Teilen: Bettenkopf, Motor, Hangschütteltisch, Bettenoberfläche, Erztrog, Wasserbehälter, Eintrittsstreifen und Schmiersystem.Die Längsbewegung der Bettoberfläche erfolgt durch den Übertragungsmechanismus des KrankverbindungsstangtypsDer Motor treibt die Kurbelwelle durch die Gurtrulle und bewegt sich entsprechend nach oben und unten.die Ellenbogenplatte drückt die hintere Welle und den Wechselstange nach hinten, und die Feder wird komprimiert. Die Bettoberfläche ist durch die Verbindung Sitz und an den doppelten Stab verbunden, so dass zu diesem Zeitpunkt auch machen die Bettoberfläche für rückwärts bewegen, wenn die Schaukel nach oben bewegt,aufgrund der Verlängerung des Federspannungsstoßes, bewegt sich die Bettoberfläche nach vorne.
2- AnwendungsbereichXS7.6Mineralabdressing-Ausrüstung Schütteltisch
6-S-Schütteltisch ist eine der wichtigsten Geräte der Schwerkrafttrennung, die weit verbreitet bei der Trennung von Wolfram, Zinn, Tantal, Niob, Gold und anderen seltenen Metallen und Edelmetallen verwendet wird.Es kann für das Rauben verwendet werden., Auswahl, Fegen und andere verschiedene Operationen. Es kann grobe Sand (2-0,5 mm), feinen Sand (0,5-0,074 mm), Schleim (-0,074) und andere verschiedene Korngruppen trennen.Es kann auch zur Trennung von Eisen verwendet werdenBei der Behandlung von Wolfram, Zinn und anderen Erzen beträgt der effektive Rückgewinnungsbereich des Schütteltisches 2-0,22 mm.
3. Technische Parameter vonXS7.6Mineralabdressing-Ausrüstung Schütteltisch
| Modell |
XS7.6 |
| Art der Bettenoberfläche |
Grobes Sandbett
|
Feinsandbettoberfläche
|
Schlammbettoberfläche
|
| Fläche der Bettenfläche (m2) |
7.6 |
7.6 |
7.6 |
| Größe der Bettenfläche |
Länge (mm) |
4500 |
4500 |
4500 |
| Endbreite des Antriebs (mm) |
1850 |
1850 |
1850 |
| Konzentratendbreite (mm) |
1550 |
1550 |
1550 |
| Höchstgröße der Zufuhr (mm) |
2 |
0.5 |
0.074 |
| Bearbeitungsleistung (t/h) |
Ein bis eins.8 |
0.5 ~ 1 |
0.3 bis 0.5 |
| Dichte der Futtermittel (%) |
20 bis 30 |
18 bis 25 |
15 bis 20 |
| Schlag (mm) |
16 bis 22 |
11 bis 16 |
8 bis 16 |
| Schlagzeiten (r/min) |
220 |
250 |
280 |
| Wassermenge (t/h) |
0.7 ~ 1 |
0.4 bis 0.7 |
0.4 bis 0.7 |
| Form des Rillenbereichs |
Rechteck |
Sägezahnwelle |
Dreieck |
| Motorleistung ((Kw) |
1.1 |
1.1 |
1.1 |
| ZTIC-Konzentrationstabelle |
mit einer Breite von nicht mehr als 20 mm |
Feinsandschüttler |
Schleimschüttler |
Feinschlammschüttler |
| Futtergröße / mm |
2 bis 0.5 |
0.5 bis 0.074 |
0.07 bis 0.019 |
0.019 bis 0.0037 |
| Erzmittel (Zinnerz) |
20 bis 35 |
10 bis 20 |
3 bis 10 |
5 bis 15 |
| Gesichtsgröße / mm |
4395 × 1825 |
4395 × 1825 |
4395 × 1825 |
4395 × 1825 |
| Grubenfläche /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Schlag/mm |
16 bis 22 |
11 bis 16 |
8 bis 11 |
5 bis 7 |
| Ladezeiten/min- Nein. |
270 bis 290 |
290 bis 320 |
320 bis 360 |
480 bis 520 |
| Horizontale Neigung der Bettoberfläche/(°) |
2.5 bis 4.5 |
1.5 bis 3.5 |
1 bis 2 |
Ein bis eins.15 |
| Leistung/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Außendimensionen/mm |
5446 × 1825 × 1212 |
5446 × 1825 × 1227 |
5446 × 1825 × 1203 |
5446 × 2338 × 1203 |
| Gesamtgewicht/Kg |
1015 |
1030 |
1065 |
1065 |
Erzdressing-Ausrüstung XS7.6 Schütteltisch zur Trennung von grobem Sand (2-0,5 mm)
FQA
F: Warum glauben wir an die Luoyang Zhongtai Industries Co., Ltd.:
A: 1. Mehr als 30 Jahre Erfahrung.
2Wir sind der führende professionelle Anbieter von Bergbaumaschinen, Baumaschinen, Gießmaschinen und geschmiedeten Teilen.
3Alle Produkte haben ein ISO9901:2000 Qualitätsmanagement-Zertifikat und CE- und ROHS-Zertifikate erhalten.
F: Lieferzeit:
A: Die Lieferzeit für Teile beträgt 1-2 Monate, für Maschinen 2-3 Monate.
F: Zahlungsbedingungen:
A: Akzeptieren Sie Zahlungsart: T/T, L/C, Western Union, Bargeld. 30% Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand.
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für die Hauptmaschine. Wenn etwas nicht stimmt, geben wir die technische Beratung und finden sofort eine Lösung.Für die Träger garantieren wir hochwertige Teile für die langfristige Lieferung..
F: Nachverkaufsservice?
A: Wir können technische Anleitungen für Maschinen liefern, die Tests durchführen, und für die Wartung von Teilen, wenn der Endbenutzer dies benötigt.
