| Name: | Wendelrutsche-Trennzeichen | Modell: | 5LL-1200 |
|---|---|---|---|
| Produktionskapazität (Tonne/Stunde): | 4-6 t/h | Fütterungsgröße: | 0.3-0.02 Millimeter |
| Querwinkel (Grad): | 9 | Fütterungskonzentration des Erzes: | 25- 55% |
| Außendurchmesser: | 400-1200 Millimeter | Klassifikation: | Erzaufbereitungs-Ausrüstung |
| Markieren: | Wendelrutsche-Trennzeichen 6t/H,Erzaufbereitungs-Ausrüstung 6t/H,Einfache Struktur-Wendelrutsche-Trennzeichen |
||

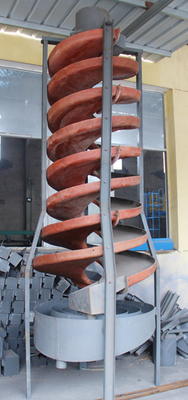

Einfache Struktur Wendelrutsche-Trennzeichen-Erzaufbereitungs-Ausrüstung
1. Funktionsprinzip der Wendelrutsche Erzaufbereitungs-Ausrüstung:
Der Teiler wird frei auf das Kreuz (oder Stativ) des Auflagetischs gesetzt. Die einheitliche Masse wird langsam zur gewundenen Nutoberfläche durch den Futtertrog eingezogen, der am Kopf der gewundenen Nut für Trennung installiert ist. Der Schluss der gewundenen Nut wird mit einer Ventilblockformatprodukt-Abfangennut versehen, die die sortierten Produkte in drei (oder vier) Arten entsprechend Grad entlang der Radialrichtung unterteilt. Verwenden Sie die Position des Reglerblockes, um die geschnittene Breite jedes Produktes zu ändern. Der Produktverdichter ist ein konzentrisches ringförmiges Fass, das den abgefangenen langen Erzfluß separat sammelt und exportiert. Der Querschnitt von Wendelrutschen und die Änderung der Steigung der Kurve sind für die Auswahl von feinen granulierten Materialien besonders passend. Die Reduktionsausrüstung hat die Vorteile der einfachen Struktur, keiner beweglichen Teile, des Leichtgewichtlers, keiner Geräusche, der bequemen Konfiguration, der Installation und der Wartung.
2. strukturelle Eigenschaften der Wendelrutsche Erzaufbereitungs-Ausrüstung:
Glasfaser verstärkte Plastikwendelrutsche werden aus sechs Teilen verfasst: Erzzufuhr, Erzzufuhr, Spiralennut, Unterbrechungsnut des Produktes, Produktversammlungseimer und Nutklammer (einschließlich Kreuz oder Stativ). Die gewundene Nut, die durch das gewundene Blatt angeschlossen wird, ist die Hauptkomponente. Die Spiralenplatten werden von glasverstärktem Plastik (Fiberglas verstärkter Plastik) hergestellt und wegliefen zusammen. Die selektive Oberfläche der gewundenen Nut hat eine vorfabrizierte haltbare Schicht. Die Reduktionsausrüstung hat die Vorteile von hellem, von starkem und von dauerhaftem. Eine Multirohrerzzufuhr wird über der gewundenen Nut vereinbart, und das Erz ist gleichmäßig geteilt und einfach zu steuern.
Die gleichmäßig geteilte Masse wird langsam zur gewundenen Nutoberfläche eingezogen, indem man die Orange einzieht. Das Ende der gewundenen Nut wird mit einer Unterbrechungsnut des Ventilblockformatproduktes ausgerüstet, um den sortierten Erzfluß in einige Produkte unterzuteilen entsprechend Grad. Verwenden Sie die Regelventilblockposition, um die Breite jedes Produktabfangens zu ändern. Der Erztrichter ist ein Kernringzylinder, der den abgefangenen Erzfluß entsprechend dem Produkt sammelt und exportiert.
Der Querschnitt der gewundenen Nut ist eine Kubikparabel. Die Änderung der Steigung der Kurve ist für die Auswahl von feinen gekörnten Materialien besonders passend. Wendelrutsche haben die Vorteile der einfachen Struktur, keiner beweglichen Teile, der einfachen Fertigungs-, leichten, bequemenkonfiguration, der Installation und der Wartung.
3. Wendelrutscheproduktparameter der Erzaufbereitungs-Ausrüstung
| Modell | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Außendurchmesser (Millimeter) | 1200 | 900 | 600 | 400 | |
| Neigung (Millimeter) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
| Neigung zum Durchmesserverhältnis (Neigung/Durchmesser) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
| Querwinkel (Grad) | 9° | 9° | 9° | 9° | |
|
Jedes höchst Zahl von Befestigungsschrauben |
4 | 4 | 3 | 2 | |
| Fütterungsgröße (Millimeter) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| Fütterungskonzentration des Erzes (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Produktionskapazität (Tonne/Stunde) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| Maße | L (Millimeter) | 1360 | 1060 | 700 | 460 |
| W (Millimeter) | 1360 | 1060 | 700 | 460 | |
| H (Millimeter) | 5230 | 4000 | 2600 | 1500 | |
| Gewicht (Kilogramm) | 600 | 400 | 150 | 50 | |
Einfache Struktur Wendelrutsche-Trennzeichen-Erzaufbereitungs-Ausrüstung
