Produktdetails:
Zahlung und Versand AGB:
|
Modell: | SF-/XJMschwimmaufbereitungsmaschine | Name: | Schwimmaufbereitungs-Trennzeichen |
---|---|---|---|
Art: | Erzaufbereitungs-Ausrüstung | Ertrag: | 0.2-8, 0.2-38 m3/min |
Gewicht Kilogramm: | 468-4486 Kilogramm | Max.air-Einspritzungsmenge: | 2 m3/㎡·Minute |
Antreiberdurchmesser Millimeter: | 300mm | AntreiberUmdrehungsgeschwindigkeit r/min: | 191-400 r/min |
Markieren: | Hohe Leistungsfähigkeits-Schwimmaufbereitungs-Maschine,Felsen,die Trennungs-Schwimmaufbereitungs-Maschine waschen |

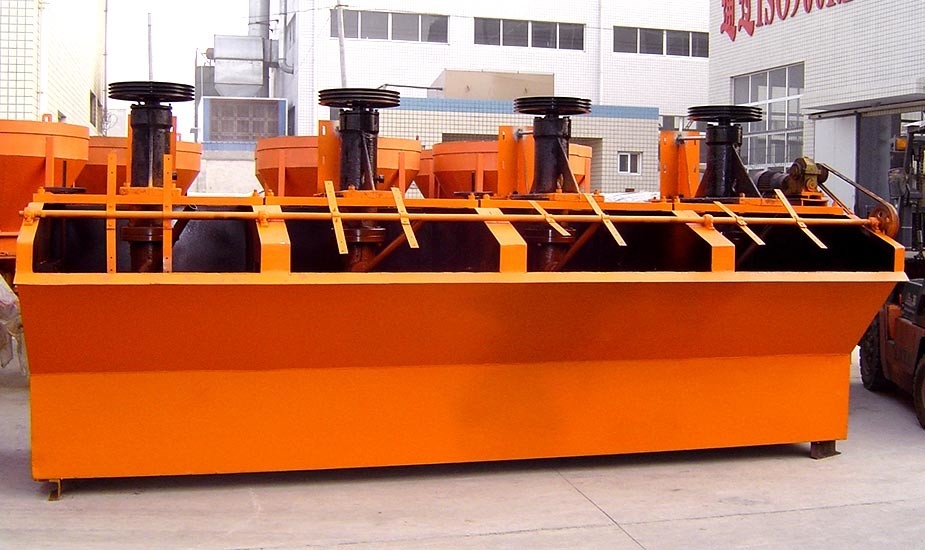

Schwimmaufbereitungs-Maschine für das Felsen-Partikel-Mineral-Waschen und Trennung
1. Funktionsprinzip der Schwimmaufbereitungsmaschinen-Erzaufbereitungsausrüstung
Wenn die Schwimmaufbereitungsmaschine, mit der Rotation des Antreibers, die Masse im Behälter funktioniert, wird von der Unterseite des Antreibers zum Antreiberblatt gesogen, und die Unterdruckluft, die durch das Gebläse gegeben wird, wird auch in die hohle Welle und in den Luftverteiler des Antreibers eingeführt. Nachdem die Masse und die Luft zwischen den Blättern völlig Misch sind, wird sie vom oberen Teil des Antreibers auf dem syncline hinausgeschoben und den ganzen Behälter nach ununterbrochenem Fluss und Orientierung des Ständers kommt. Die Blase steigt auf der Schaumstabilitätszone, und nach Bereicherung, läuft der Schaum vom Sammelwehr über und kommt den Schaumbehälter. Der Teil der Massenflüsse zum untereren Teil des Antreibers und dann er werden durch den Antreiber gerührt, um mineralisierte Blasen wieder zu mischen und zu bilden. Die restlichen Massenflüsse zum folgenden Behälter, bis es schließlich Rückstände wird.
2. Gebrauch und Wartung der Schwimmaufbereitungsmaschinen-Erzaufbereitungsausrüstung
(1) werden die Leistungsfähigkeit und die Arbeitsstunden der Schwimmaufbereitungsmaschine wie andere Maschinen durch Wartung bestimmt und das Hauptteil des normalen Verschleißteils aller 3-4 Monate der Arbeit ist sorgfältig überprüft worden, aber in den ersten Monaten der neuen Schwimmaufbereitungsmaschine sollte die Arbeit häufig überprüft werden;
(2) nur erfahrenes Personal kann die Inspektion durchführen.
(3), um fristgerechten Ersatz von Verschleißteilen sicherzustellen und Stillstandszeit zu verringern, müssen wir einen ganzen Satz Teile im Lager immer halten. Entsprechend verschiedenen Umständen, das Gebrauchsdatum und die Reserven von Verschleißteilen bestimmen.
(4) ist es notwendig, zu garantieren, dass dem Betreiber der Schwimmaufbereitungsmaschine etwas technische Anleitungen und Training gegeben wird, damit er mit der Maschine völlig vertraut ist.

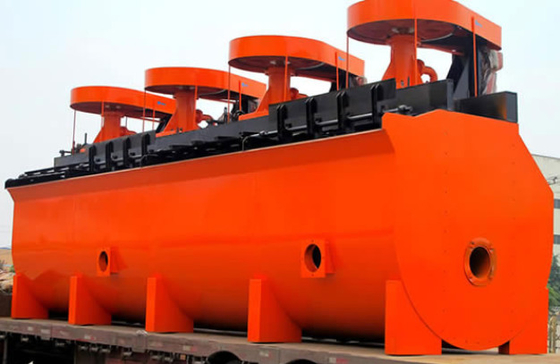

Schwimmaufbereitungs-Maschine für das Felsen-Partikel-Mineral-Waschen und Trennung
3. technische Parameter der Schwimmaufbereitungsmaschine Erzaufbereitungsausrüstung
Technische Daten der Erzaufbereitungs-Ausrüstung: XJM-Schwimmaufbereitungs-Maschine
Modell | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
Rutschmaße | Länge (Millimeter) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Breite (Millimeter) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Höhe (Millimeter) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Einzelnes effektives Gewicht (Kilogramm) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Effektives cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Produktionskapazität (berechnet durch Schlammvolumen) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Hauptwellenmotor | Modell | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
Energie (Kilowatt) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Antreiber | |||||||||
Umdrehungsgeschwindigkeit (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Durchmesser (Millimeter) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Höhe (Millimeter) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Umdrehungsgeschwindigkeit (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Kreisbahngeschwindigkeit (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
Lehmbrettmotor | Modell | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
Energie (Kilowatt) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
Umdrehungsgeschwindigkeit (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Lehmbrett | Umdrehungsgeschwindigkeit (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Durchmesser (Millimeter) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Winddruck des Fans (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Max.air-Einspritzungsmenge (m3/㎡·Minute) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Schwimmaufbereitungs-Maschine für das Felsen-Partikel-Mineral-Waschen und Trennung
