Hohe Wiederaufnahme-Erzaufbereitungs-Ausrüstungs-Laborbergbau-Spannvorrichtung Washbox 420/min

Hohe Wiederaufnahme-Erzaufbereitungs-Ausrüstungs-Laborbergbau-Spannvorrichtungs-Maschine Washbox

1. Erzaufbereitungs-Ausrüstungs-Sägezahnwellespannvorrichtungsspezifikationen und ausführliche Parameter sind, wie folgt:

Sägezahnwellespannvorrichtung ist eine der Schlüsselausrüstung der Schwerkraftreduktion. Wegen seiner großen Aufbereitungskapazität breite Trennungsgrößenstrecke, hohe Wiederaufnahme, guter Effekt, ist sie in der Trennung des Sandgoldes, des Zinns, des Wolframs, der Führung, des Zinks, des Antimons, des Mangans, des Diamanten, des Eisenerzes und anderer Nichteisenmetallurgiebergwerke und Goldförderungsschiffe weitverbreitet. Das jT4-2, JT1.5-2 Art große Partikelspannvorrichtung der Sägezahnwelle dieser Art der Produkte, die maximale Teilchengröße der Erzfütterung kann 30MM, unter Verwendung des Schirmes auf dem Schirm erreichen, um Erz zu entladen. Es wird an der Reduktion des Baryterzes, Manganerz, Eisenerz und so weiter angewendet. Es hat die Vorteile der breiten Größenstrecke des Erzes und der erheblich verringerten Wasserversorgung unter dem Schirm.

Die traditionelle Spannvorrichtung wird größtenteils durch Umfangsexzentrizität gefahren, und seine Spannvorrichtungspulsierenkurve ist größtenteils sinusförmig. Weil die steigende und fallende Wassergeschwindigkeit und die Aktionszeit, die durch Membranbewegung erzeugt wird, im Allgemeinen die selben sind-, ist sie nicht zur Lockerung der Spannvorrichtungsbettschicht und zur Schichtung von Erzpartikeln entsprechend Dichte förderlich und so beeinflußt das Trennungsverhältnis und die Wiederfindungsrate der Ausrüstung.

Zickzackwellenspannvorrichtung ist eine energiesparende Schwerkrafttrennungsausrüstung, die auf der Grundlage von traditionelle Spannvorrichtung entsprechend dem theoretischen Schichtungsgesetz der Spannvorrichtungsbettschicht entwickelt wird und verbessert ist. Seine ging Pulsierenkurve der Spannvorrichtung ist Zickzack, der den steigenden Fluss schneller als der fallende Fluss macht: die steigende Zeit ist kurz und die fallende Zeit ist lang; Sie überwindt die Defekte Spannvorrichtung der sinusförmigen Welle und der Pulsierung der Kurve in steigendem und fallendem Wasserstrom und in der gleichen Aktionszeit, erhöht die Lockerheit des Betts, vermindert den Einatmungseffekt, macht die schweren Erzpartikel in den Mineralien vereinbart völlig und verbessert erheblich die Trennungsverhältniskapazität und die Wiederfindungsrate der Ausrüstung. Verglichen mit sinusförmiger Spannvorrichtung, Sn 3,01%, W 5,5%, Pb 1,63%, Zn 2,04%; Der Wasserverbrauch wird um 30%-40% verringert, wird die Bodenfläche um 1/3 verringert, und der Anschlag kann justiert werden, weil der elektromagnetische Anpassungsmotor benutzt wird, um den Anschlag zu schleppen kann stepless Anpassung sein. Seine Leistung hat das inländische hohe Niveau erreicht und sie ist eine der idealen energiesparenden Schwerkrafttrennungsausrüstung zur Zeit.

2. Erzaufbereitungs-Ausrüstungsspannvorrichtung Produktparameter

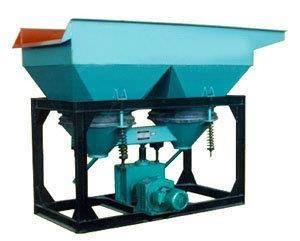

(1) Überblick über doppelte Eimermembranspannvorrichtung

Doppelte Eimermembranspannvorrichtung wird in die linken und rechten Arten der Spannvorrichtungsoberfläche zwei unterteilt. Diese Spannvorrichtung ist ein örtlich festgelegtes Sieb. Passend für die Trennung des Metallerzes, wie Wolfram, Gold kann das Enthalten des Seifenerzes, Zinnerz, etc., für die Auswahl von feinen Materialien verwendet werden, kann für die Auswahl von groben Materialien, die Fütterungsteilchengröße des maximalen Erzes von 6-8mm, aber im einzelnen Fall von der Trennung des Seifenerzes auch verwendet werden, die maximale Teilchengröße von 12mm.

(2) Struktur und Gebrauchsanweisung der doppelten Eimermembranspannvorrichtung

Eimermembranspannvorrichtungsstruktur des Doppelten LTS300×450 wird aus verfasst: Rumpf, Übertragungseinrichtung, Wasserabscheider, Membran und Klinke und andere Hauptteile, der Körper hat zwei Größen des Trichters, wird jeder Membrantrichter in Spannvorrichtungsbereich und Membranbereich mit dem unteren Fach unterteilt. ging Prozess der Spannvorrichtung hängt von der Gummimembran für auf und ab das Hin- und Herbewegung ab, das durch das Medium (Wasser) veranlaßt wird um durchzuführen. Die Motorantriebe das große lederne Rad durch den Dreieckgurt zum sich zu drehen, damit die Pleuelstange auf den Exzenterwellebewegungen auf und ab und der Schwinghebel, der mit der Pleuelstange angeschlossen wird auch, hoch- und runterrückt, und dort sind zwei Verbindungsstangen auf dem Schwinghebel, der an die Gummimembran angeschlossen wird, damit die Membran und Bewegung aufsteht unten, austauschend, rütteln das Ging.

Entsprechend der Korngröße des behandelten Erzes, kann der Anschlag der Pleuelstange geändert werden und unterschiedlicher Anschlag kann vorgewählt werden, den ging Effekt der besten Spannvorrichtung zu erhalten. Die Methode des Änderns der lochenden Zeiten ist, das kleine Ledergürtelrad zu ersetzen. Es kann zwei Arten lochende Zeiten geben: 322mal/Minute; 420 Schläge pro Minute. Die Anschlagauswahlmethode ist, die Klemmschraube und die Nuss zu lösen, zieht den Passstift aus und dreht die relative Position zwischen den Exzenterjustageärmel und die Exzenterwelle. Es gibt 11 verschiedene Anschläge (0-25.3mm).

Wegen des Zusatzes eines Siebs auf das Arbeitssieb, kann die Spannvorrichtung benutzt werden, um Materialien mit ungleicher Teilchengröße zu behandeln. (Anmerkung: dieser Schirm kann nicht entsprechend den Auftragsanforderungen geliefert werden) vorgewähltes, das Roherz in die ging Kammer der Spannvorrichtung gesendet wird, wegen der Bewegung der Membran, die Erzpartikel im Medium werden geschichtet entsprechend der Dichte; Feine und schwere Erzpartikel durch den Abstand und das Sieb von künstlichen Bettpartikeln, Satz im Spannvorrichtungseimerspeicher, die oberen groben und hellen Erzpartikel (Mineralien) durch den mittleren Fluss zum Ende des Siebentladungsmunds, weil die Position der letzten Spannvorrichtungskammer 50mm ist, die als die ehemalige Spannvorrichtungskammer niedriger sind, also der helle Erzpartikelüberlauf durch die Endstückplatte der ehemaligen Kammer und die letzte Kammer einzutragen und sind die Spannvorrichtung, die wieder ged ist. Die Höhe der Endstückplattenposition kann entsprechend dem Bedarf justiert werden, die Größe der Erzentladung zu steuern. Das Konzentrat im Speicher- und Entladungstrichter wird vom Abflussrohr regelmäßig entladen.

technische Daten 3.Main der doppelten Eimermembranspannvorrichtung Erzaufbereitungs-Ausrüstung:

Produktbeschreibungen und technische Parameter:
