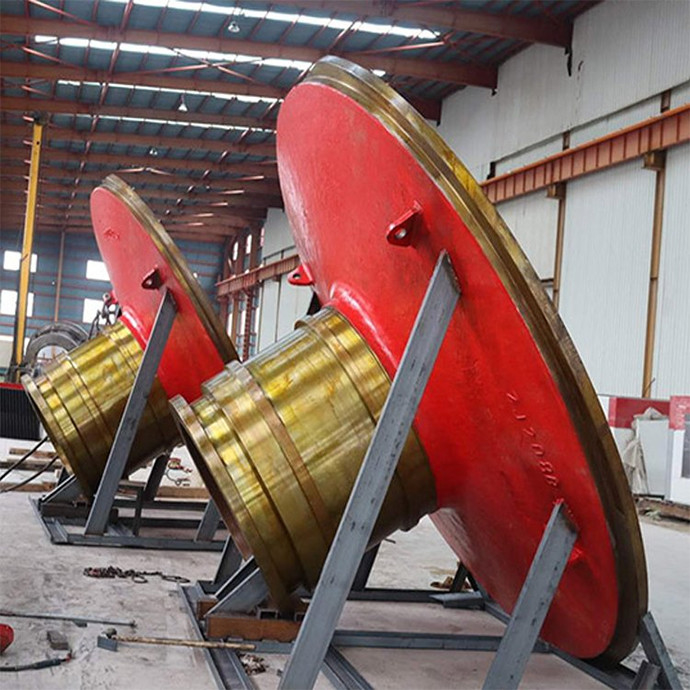

Kundengebundene werfende Stahlendstöpsel-Casting-und Schmieden-Ball-Mühlseitenverkleidung
1. Einleitung von Ballmühlseitenverkleidungscastings und -schmieden
Die Seitenverkleidung der Ballmühle ist eins der Hauptteile der Ballmühle, die durch unsere Fabrik produziert wird. Endenbezugsstoff ist ZG270-500.
Die Stärke des gefährlichen Abschnitts der Ballmühlseitenverkleidung ist- das erste im Entwurf der Seitenverkleidung betrachtet zu werden Problem, weil das Fass des ziemlich schweren Balls Mühlauf die Hauptabdeckung des lagers bis Ende gestützt wird.
Die Ballmühlseitenverkleidung ist- im Allgemeinen etwas konisch, die entworfen ist, um die Konfiguration des Hauptlagers, den verbiegenden Widerstand der Zeitschrift und das Problem der Vermeidung des großen Gangs zu berücksichtigen, der die Grundlage des Hauptlagers berührt. Die Seitenverkleidung der großen und mittelgroßen Ballmühle wird größtenteils von gegossenem Stahl gemacht, während die Bällchenmühle vom duktilen Eisen gemacht wird. Um die Konzentrizität der Achse der Seitenverkleidung und des Zylinders sicherzustellen, werden die Seitenverkleidung und die Zeitschrift normalerweise in eine geworfen. Aber im Falle der schmelzenden und werfenden Ausrüstung ist die Kapazität nicht genug, können sie, nach der Verarbeitung, auch separat geworfen werden, sie, werden befestigt zusammen und schließlich mechanische Verarbeitung.
Wenn man das Zeitschriftenteil der Seitenverkleidung bestimmt, muss es im Voraus betrachtet werden, dass die Ballmühle durch Gänge angetrieben (gerade Zähne, schraubenartige Zähne oder Gehrungsfugenzähne). Wegen des horizontalen Fehlers der Achse während der Installation, möglicherweise die Ballmühle produziert etwas axiale Kräfte während der Operation. Deshalb um zu verhindern dass der Zylinder in axiale Richtung unter die Aktion von axialen Kräften und den Normalbetrieb des Gangs zu beeinflussen, es wird angefordert, um die Zeitschrift zu reparieren sich bewegt. In diesem Fall jedoch muss die Möglichkeit der Expansion ermöglicht werden, da das Fass infolge der Hitze verlängert, und während die Last schwierig wird. Folglich selbstverständlich können die zwei Zeitschriften des Zylinders nicht gleichzeitig repariert werden, aber nur man kann geregelt werden und das andere wird das bewegliche freie Ende genannt.
Um diesen Zweck zu erzielen, ist eine Zeitschrift normalerweise mit Schultern entworfen die genau der Länge der Lagerbuchse gleich sind; Die andere Zeitschrift wird 5-25 Millimeter länger als die Lagerbuchselänge geschultert nicht und gemacht. Für die kurze zylinderförmige Mühle kann jede mögliche Zeitschrift als das örtlich festgelegte Ende vorgewählt werden, weil der Zylinder nicht lang ist. Jedoch für die lange zylinderförmige Ballmühle, muss die Zeitschrift nah an dem Hohlrad als das örtlich festgelegte Ende vorgewählt werden. Auf diese Art veranlaßt die Deformation des Zylinders nicht den Gang, axiale Verschiebung zu produzieren.
Es muss unterstrichen werden, dass die zwei Seitenverkleidungen der Ballmühle unterschiedlich sind, man ist zur BergwerkSeitenverkleidung, man ist, die BergwerkSeitenverkleidung zu entladen.
2. Verfahrenstechnikmaße Ballmühlseitenverkleidungscastings und -schmieden
| Seitenverkleidung und hohle Welle |
⑴Hohe Qualität goss Stahl
⑵Großes R rundete Ecken
⑶Hochfeste Bolzen werden mit dem Zylinderkörper angeschlossen
|
⑴Außerhalb des Verfeinerns des flüssigen Stahlofens (Argonschlag und relativer Feuchtigkeit Behandlung Vakuum)
(2) nimmt die Form speziellen Sand, ausschließlich Steuerströmende Temperatur und strömende Geschwindigkeit an
(3) Zeitschrift, die verarbeitet, um das coaxiality und die Rauheit des Stirnflächehalts sicherzustellen
|
⑴Mechanische Eigenschaften und chemische Zusammensetzung des werfenden freien Raumes (internes Steuerstandard)
⑵Ultraschallprüfung nach Schruppen
⑶Ultraschallprüfung und Magnetpulverprüfung nach der Fertigung
|
