Produktdetails:
Zahlung und Versand AGB:
|
Produkt-Name: | Große Partikel-Spannvorrichtung | Bedingung: | Neu |
---|---|---|---|
Art: | Erzaufbereitungs-Ausrüstung | Anwendung: | Steine und Massenmaterialien |
Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
Anschlag: | 0-26 Millimeter | Schirm-Bereich: | 0.015-2.7 m-² |
Gewicht: | 130-2000 Kilogramm | Energie: | 0.55-1.5 Kilowatt |
Markieren: | Große Partikel-Membranspannvorrichtung,12mm Partikel-Membranspannvorrichtung,12mm Membranrüttelndes Trennzeichen |
Große Partikel-Spannvorrichtungs-Erzaufbereitungs-Ausrüstungs-maximale Zufuhr-Größe 12mm
1. Grundlegende Einleitung der Spannvorrichtung
Doppelte Eimermembranspannvorrichtung wird in zwei Arten unterteilt: linke Art Maschine und rechte Art Spannvorrichtungsoberfläche. Diese Spannvorrichtung ist ein örtlich festgelegtes Sieb. Es ist für die Trennung von Metallerzen passend, wie Wolfram und etc. Seifenerz gold-Enthaltens, selektives Zinnerz. Es kann für die feinkörnigen und grobkörnigen Materialien verwendet werden. Im einzelnen Fall vom Sortieren des Seifenerzes, ist die maximale Teilchengröße 12mm.
2. Technische Parameter der Erzaufbereitungs-Ausrüstung
Modell |
Schirmbereich (m-²) |
Fütterungsteilchengröße (Millimeter) |
Kapazität (t/h) |
Anschlag (Millimeter) |
Erröten (Zeiten/Minute) |
Addieren Sie Wasser (Tonnenstunde) |
Wasserdruck (kg-/cm²) |
Hauptmotor |
Gewicht (Kilogramm) |
|
Modell | Energie (Kilowatt) | |||||||||
Spannvorrichtung 100×150Diaphragm | 0,015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0,55 | 130 |
Membranspannvorrichtung der Kammer-300×450Double | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1,1 | 745 |
Spannvorrichtung des Kegels 1000×1000Down-moving | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1,5 | 1700 |
Spannvorrichtung der Kegelmembran 370×360Down-moving | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1,1 | 240 |
Industrielle lederne trapezoide Seiten-bewegende Membranspannvorrichtung | 2,7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1,1 | 2000 |
670×920Jig | 1,44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. Struktur und Betriebsvorschriften
Die Struktur der Spannvorrichtung des Doppeleimers LTS300×450 Membranwird aus Hauptteilen wie Körper, Übertragungseinrichtung, Wasserabscheider, Membran und Absperrhahn verfasst. Sie wird in zwei Teile, den rüttelnden Bereich und den Membranbereich unterteilt. Der rüttelnde Prozess wird durch die Bewegung des Mediums (Wasser) verursacht durch auf und ab Hin- und Herbewegung der Gummimembran durchgeführt. Die Motorantriebe der große Flaschenzug, zum sich durch den V-Gürtel, damit die Pleuelstange auf der Exzenterwelle hoch- und runterrückt, und den Schwinghebel zu drehen, der mit dieser Pleuelstange t angeschlossen wird auch, hoch- und runterrück. Es gibt zwei andere Verbindungsstangen auf dem Schwinghebel, die die Gummimembran anschließen, damit die Membran auf und ab austauschen kann. Übung, rüttelnd.
Entsprechend der Teilchengröße des verarbeitet zu werden Erzes, können die Anschlagzeiten der Pleuelstange geändert werden und verschiedene Anschläge können vorgewählt werden, um den besten rüttelnden Effekt zu erhalten. Die Weise, den Anschlag zu ändern ist, den kleinen Flaschenzug zu ersetzen. Es gibt zwei Anschläge: 322mal/Minute; 420mal/Min. Die Anschlagauswahlmethode ist, die Klemmschraube und die Nuss zu lösen, zieht den Positionierungsstift aus und dreht die relative Stellung zwischen die Exzenterstellhülse und die Exzenterwelle. Es gibt 11 verschiedene Anschläge (0-25.3mm).
Da ein Sieb über dem Arbeitssieb hinzugefügt wird, kann die Spannvorrichtungsmaschine benutzt werden, um Materialien mit ungleicher Teilchengröße zu behandeln. (Anmerkung: dieser Schirm nicht wird entsprechend den Auftragsanforderungen) geliefert möglicherweise nachdem das vorgewählte Roherz zur rüttelnden Kammer geschickt ist, die Erzpartikel werden geschichtet im Medium entsprechend ihrer Dichte wegen der Bewegung der Membran; die feinen und schwere Erzpartikel überschreiten durch den Abstand zwischen die künstlichen Bettpartikel und das Siebloch, die groben und hellen Erzpartikel (Mineralien) in der Oberschicht werden zur Auslassöffnung am Ende des Siebs durch den mittleren Fluss gefegt, weil die hintere Spannvorrichtungskammer niedriger als die vordere Spannvorrichtungskammer ist. 50mm, also die hellen Erzpartikel laufen durch die Endstückplatte der vorderen Kammer und die hintere Kammer einzutragen über und werden wieder gerüttelt. Die Höhe der Endstückplatte kann wie erforderlich justiert werden, um die Menge des Erzes zu steuern entlud. Das Konzentrat im Speichereimer wird regelmäßig durch das Abflussrohr entladen.
Spannvorrichtungsreduktion ist eine sortierende Operation der tiefen Nut. Sie benutzt Wasser als Reduktionsmedium und verwendet den Unterschied in der Dichte von vorgewählten Mineralien zum Gangmineral für das Sortieren. Spannvorrichtungsmaschinen sind größtenteils Membranart, und der Anschlag und die Anzahl von Anschlägen basieren auf der Dichte der vorgewählten Mineralien. , kann flexibel justiert werden, weitverbreitet in der Schwerkraftreduktion des Wolframs, des Zinns, des Seifenerzgoldes, des Hämatit, des Limonit, des Mangans, des Titans, des Antimons, der Führung, des Tantals, des Niobiums und anderer Metalle.
4. Anwendungsbereich der Spannvorrichtung
Es gibt viele Modelle von Spannvorrichtungen. Spannvorrichtung AM30 ist eine große Partikelspannvorrichtung. Weitverbreitet in der Schwerkraftreduktion des Wolframs, des Zinns, des Seifenerzgoldes, des Hämatit, des Limonit, des Mangans, des Titans, des Antimons, der Führung, des Tantals, des Niobiums und anderer Metalle. Entsprechend Benutzeranforderungen können wir LTP34/2, LTA55/2, LTA1010/2, LTC-69/2, 2LTC79/4, 2LTC-912/4 und andere Modelle von Spannvorrichtungen produzieren.
Hat trapezoide Spannvorrichtung 6109 die trapezoide Spannvorrichtung eine Aufbereitungskapazität 20-30T pro Stunde.
Die Spannvorrichtung der Sägezahnwelle JT1070-2 hat die Vorteile des Sparens des Wassers und der Energie und des Verbesserns der Wiederaufnahme der Feinpartikel und der Mineralien. Sie ist im Einschmelzen des Wolframs, des Zinns, des Goldes, des Eisens, des Mangans, des Titans, der Queraxt, des Chroms, des Schwefels und der verschiedenen Legierungen weitverbreitet. Machen Sie Extraktion von Metallen, von etc. zu Schlacken.
Maschine der Spannvorrichtung LTA-1010/2 wird hauptsächlich für die Verarbeitung des Wolframs, des Zinns, des Antimons und anderer Erze in der Reduktion benutzt.
Maschine der Spannvorrichtung LTP34/2 ist in der Spannvorrichtungsreduktion des Wolframs, Zinn, Gold, Eisen weitverbreitet, führt, Zink, Mangan und andere Schwermetalle.

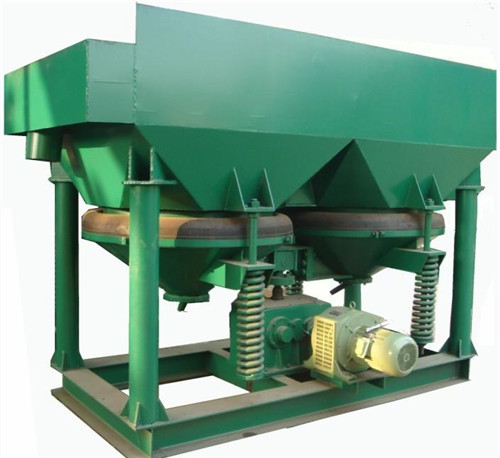

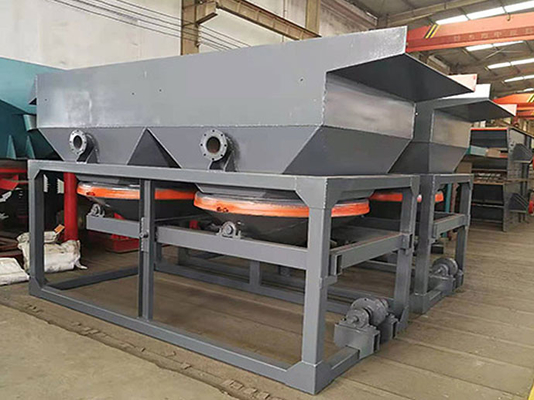

5. Erzaufbereitungs-Ausrüstungsfotoerklärung
