Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Wendelrutsche | Bedingung: | Neu |
|---|---|---|---|
| Art: | Erzaufbereitungs-Ausrüstung | Anwendung: | Steine und Massenmaterialien |
| Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
| Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
| Markieren: | Massenmaterial-Schwerkraft-Wendelrutsche,Keine beweglichen Schwerkraft-Wendelrutsche,Bequeme Konfigurations-Wendelrutsche |
||
Wendelrutsche-Erzaufbereitungs-Ausrüstung keine bewegliche Teil-bequeme Konfiguration
1. Der Anwendungsbereich der Wendelrutsche
Es ist für das Sortieren des Eisens, des Zinns, des Wolframs, des Tantals, des Niobiums, des Goldes, der Kohle, des Monazite, des Rutils, des Zircon und anderen Metalls und Nichtmetallmineralien mit genügender Dichte passend.
2. Technische Parameter der Erzaufbereitungs-Ausrüstung
| Modell | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| Außendurchmesser (Millimeter) | 1200 | 900 | 600 | 400 | |
| Neigung (Millimeter) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
| Abstand zum Durchmesserverhältnis (Neigung/Durchmesser) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
| Seitliche Neigung (Grad) | 9° | 9° | 9° | 9° | |
| Maximum pro Einheit | 4 | 4 | 3 | 2 | |
| Zahl von installierten gewundenen Köpfen | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| Größe des Zufuhrerzes (Millimeter) | 25-55 | 25-55 | 25-55 | 25-55 | |
| Fütterungskonzentration (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| Durchmesser | L (Millimeter) | 1360 | 1060 | 700 | 460 |
| W (Millimeter) | 1360 | 1060 | 700 | 460 | |
| H (Millimeter) | 5230 | 4000 | 2600 | 1500 | |
| Gewicht (Kilogramm) | 600 | 400 | 150 | 50 | |
3. Das Arbeitsprinzip der Wendelrutsche
Der Teiler wird frei auf das Kreuz (oder Stativ) der Stütztabelle gesetzt. Die einheitliche Masse wird langsam zur Oberfläche der gewundenen Nut durch die Fütterungsnut eingezogen, die am Hauptende der gewundenen Nut für das Sortieren installiert ist. Das Ende der gewundenen Nut wird mit einer Unterbrechungsnut des Ventilblockformatproduktes ausgerüstet, die die sortierten Produkte in drei (oder vier) Grade in der Radialrichtung unterteilt. Die Abkürzungsbreite jedes Produktes kann durch die Justage der Position des Ventilblockes geändert werden. Der Produktversammlungseimer ist ein konzentrischer ringförmiger Zylinder, der die abgefangenen multi-köpfigen Erzströme separat sammelt und exportiert. Der Querschnitt der Wendelrutsche, die Änderung der Steigung der Kurve ist für die Auswahl von Feinpartikelmaterialien besonders passend. Die Mineralverarbeitungsausrüstung hat die Vorteile der einfachen Struktur, keiner beweglichen Teile, des Leichtgewichtlers, keiner Geräusche, der bequemen Konfiguration, der Installation und der Wartung.
4. Strukturelle Eigenschaften von Wendelrutschen
Die Glasfaser verstärkte Plastikwendelrutsche besteht aus sechs Teilen: Zufuhr, Erzzufuhr, Spiralennut, Unterbrechungsnut des Produktes, Produktversammlungseimer und Nutklammer (einschließlich Kreuz oder Stativ). Die schraubenartige Nut, die durch die schraubenartigen Flocken gebildet wird, ist die Hauptkomponente. Die Spiralenstücke werden von der Glasfaser verstärkten Plastik (Glasfaser verstärkter Plastik) und werden angeschlossen zusammen durch Bolzen gemacht. Die vorgewählte Oberfläche der gewundenen Nut hat eine vorfabrizierte haltbare Schicht. Die Mineralverarbeitungsausrüstung hat die Vorteile des Leichtgewichtlers, der Festigkeit und der Haltbarkeit. Der obere Teil der gewundenen Nut wird mit einer Multirohrerzzufuhr versehen und gleichmäßig Erz verteilte, das einfach zu steuern ist.

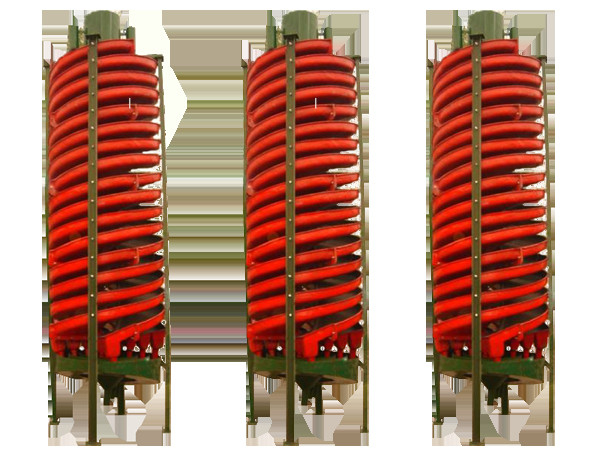

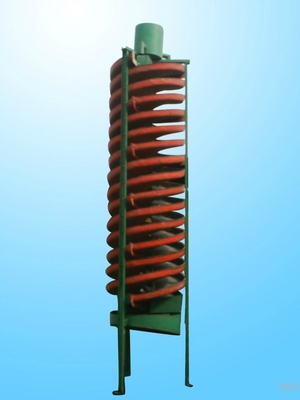

5. Erzaufbereitungs-Ausrüstungsfotoerklärung
Ansprechpartner: Mr. David
Telefon: 86-18637916126
