Scheibenfilter-Paddel-Art Quirl GPY-Reihen-40M2 -120M2

GPY-Reihen-Scheibenfilter-Erzaufbereitungs-Ausrüstungs-Paddel-artiger Quirl

1. Zweck

GPY-Reihenscheibenfilter wird hauptsächlich für die Dehydrierung von feinkörnigen Materialien wie sauberer Kohle 0~0.5mm Schwimmaufbereitung und Endstückkohle benutzt und kann für Festflüssigkeitstrennung in der Metallurgie, in der chemischen Industrie, im Erdöl und in der Abwasseraufbereitung auch verwendet werden.

2. Funktionsprinzip

Der Filtrationsprozeß des Scheibenfilters ist: unter der Aktion der Druckdifferenz, die durch die Vakuumpumpe gebildet wird, wird ein Partikelfilterkuchen auf dem Filterstoff gebildet, und das Flüssigphasen wird durch den Filterkuchen und den Filterstoff entfernt, um Festflüssigkeitstrennung zu erzielen, und der Filterkuchen trägt den Trockenplatz ein. Die meisten des Wassers wird entfernt, und dann kommt es den Probehahnbereich. Die Druckluft, die durch das Gebläse erzeugt wird, bläst Teil des Filterkuchens auf der Filterdiskette weg, und der Rest des Filterkuchens wird durch den Schaber entladen, der in einem Zyklus abgeschlossen wird.

3. Technische Parameter der Erzaufbereitungs-Ausrüstung

4. Hauptmerkmale

(1) hat die Übertragungseinrichtung eine Kompaktbauweise, eine zuverlässige Operation und stepless eine Geschwindigkeitsregelung;

(2) ausgerüstet mit einer Drehmoment-Begrenzungskoppelung, die die Rolle des Überlastschutzes spielt und die sichere und zuverlässige Operation der Hauptmaschine sicherstellt;

(3) ist die zentrale Welle eine geschweißte Struktur, die hell im Gewicht groß ist, gut in der Starrheit, hoch in der Stärke und in der Filtratverschiebung. Die Buchse ist SP-Verbundwerkstoff, der hell im Gewicht und haltbar ist;

(4) wird die neue Sternpunktart fächerförmige Plastikplatte angenommen, die hell im Gewicht gut ist, hoch in der Stärke, gut im hydrophobicity, hoch im Satz am freien Markt, im Dehydrierungs- und Dekucheneffekt, in niedrigem in der Filterkuchenfeuchtigkeit, lang im Einsatz -leben, -korrosionsbeständigem und -bequemem für Dekoration;

(5) wird der Filterstoff mit Edelstahldraht gesponnen, der gutes hat, Effekt, niedrige Filterkuchenfeuchtigkeit, hohe Kuchenabbaurate und lange Nutzungsdauer filternd;

(6) wird die schwimmen-artige versiegelnde Ringdichtung des Paddel-artigen Quirls angenommen und lässt die Quirlwelle bis zu einem gewissen Grad schwimmen, ist die Dichtwirkung gut, und die versiegelnden Teile sind einfach zu ersetzen;

(7) hat kombinierter Gebrauch von blitzschnellem Luftschlag und verschobener Schaberentladevorrichtung nicht nur eine hohe Entleerungsrate (bis 90%), aber auch der Schaber kann mit der Filterdiskette schwingen, und die Filterdiskette ist in gutem Zustand von der Kraft und verringert die Last auf dem Wirt;

(8) zusätzlich zu den oben genannten Vorteilen, sind die neuen Produkte der Reihe GPY20-120 entsprechend der Größe der Grundlage und der Auslassöffnung entworfen, die für die Erneuerung der alten Fabrik und die Erneuerung der Ausrüstung bequem ist.

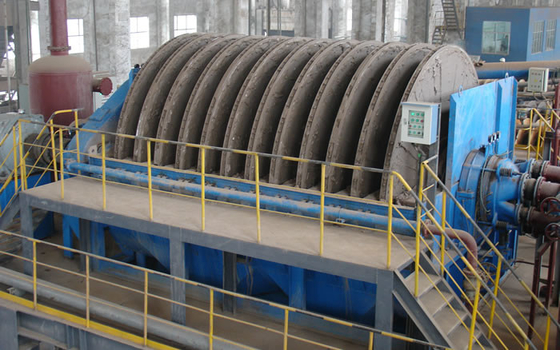

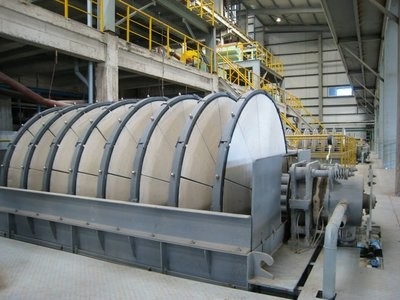

5. Erzaufbereitungs-Ausrüstungsfotoerklärung
