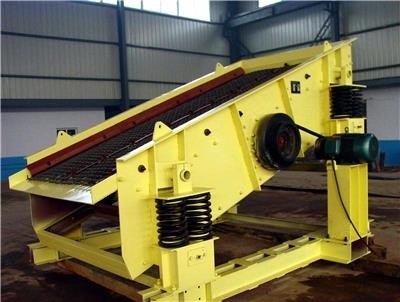

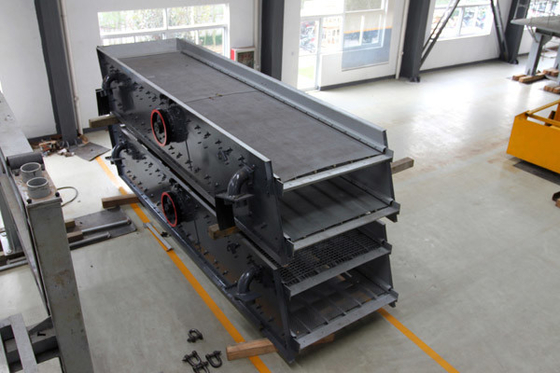

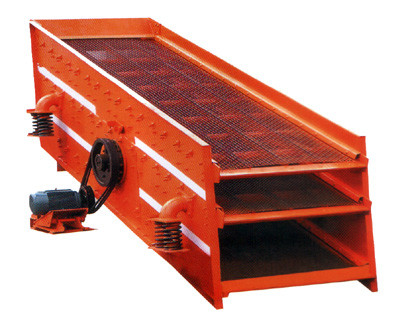

Vibrierender Schirm YKR-Reihe des Erzaufbereitungs-Ausrüstungs-vibrierenden Schirmes
Vibrierender Schirm der Reihe 1.YKR der Erzaufbereitungs-Ausrüstungsprodukteinführung:
Diese Reihe des Schirmes für Kreisbewegung, benutzt für Kohle, Metallurgie, Bergbau und andere Abteilungen für Produktklassifikation, die Kapazität der Schirmmaschinellen bearbeitung ist starke, hohe aussortierende Leistungsfähigkeit, mit angemessenen technischen Parametern, struktureller Stärke, hoher Steifheit, zuverlässiger Operation, lärmarmer, bequemer Wartung und anderen Eigenschaften. Diese Reihe des Schirmes für Kreisbewegung, benutzt für Kohle, Metallurgie, Bergbau und andere Abteilungen für Produktklassifikation, die Kapazität der Schirmmaschinellen bearbeitung ist starke, hohe aussortierende Leistungsfähigkeit, mit angemessenen technischen Parametern, struktureller Stärke, hoher Steifheit, zuverlässiger Operation, lärmarmer, bequemer Wartung und anderen Eigenschaften.
Funktionsprinzip des vibrierenden Schirmes der Reihe 2.YKR der Erzaufbereitungsausrüstung:
Es wird hauptsächlich aus Schirmkasten, Erreger, Gerät und Motor der Suspendierung (oder Unterstützung) verfasst. Der Motor durch den Dreieckgurt, die Schüttel-Apparatspindelrotation, wegen des Schüttels-Apparat auf dem unausgeglichenen Gewicht der Zentrifugalkraft fahrend, damit die Schirmkastenerschütterung. Verschiedene Umfänge können erhalten werden, indem man die Exzentrizität des Schüttels-Apparat ändert. Die Antriebsschirmmaschine nimmt die Klappenkoppelung und flexible Diskettenkoppelung mit einfacher Struktur und einfache Herstellung und Wartung an, die den Defekt der Universalkupplung leicht geschädigt überwindt; Vibrator nimmt Blockexzenterstruktur, einfache Struktur an; Fütterungskasten kann vorgewählt werden, die Anwendung des Fütterungskastens, den effektiven aussortierenden Bereich des vibrierenden Schirmes zu erhöhen, bei der Erweiterung der Nutzungsdauer des Zufuhrendenschirmes; Im Getriebeteil wird der Zwischenübergangslagerblock addiert. Die Anwendung des Zwischenübergangslagerblockes schützt effektiv den Motor und dehnt die Nutzungsdauer des Motors aus.
Vibrierender Schirm der Reihe 3.YKR der technischen Leistung der Erzaufbereitungs-Ausrüstung:
| Modell |
Schirmoberflächenzahlen |
Schirm-Bereich (㎡) |
Lochgröße (Millimeter) |
Maximale Zufuhrgröße (Millimeter) |
Kapazität (m-³ /h) |
Schwingungsfrequenz (Hz) |
Doppel-Umfang
(Millimeter)
|
Leistungsstärke (Kilowatt) |
Maß |
| YKR1230 |
1 |
3,6 |
6~50 |
200 |
28~180 |
12~16 |
7~10 |
7,5 |
Maße werden nicht in dieser Tabelle aufgelistet. Verlangen Sie bitte allgemeine Zeichnung |
| 2YKR1230 |
2 |
3.6X2 |
6~50 |
200 |
28~180 |
11 |
| YKR1236 |
1 |
4,3 |
6~50 |
200 |
30~200 |
7,5 |
| 2YKR1236 |
2 |
4.3X2 |
6~50 |
200 |
30~200 |
11 |
| YKR1536 |
1 |
5,4 |
6~50 |
200 |
35~220 |
11 |
| 2YKR1536 |
2 |
5.4X2 |
6~50 |
200 |
35~220 |
15 |
| YKR1542 |
1 |
6,3 |
6~50 |
200 |
42~258 |
11 |
| 2YKR1542 |
2 |
6.3X2 |
6~50 |
200 |
42~258 |
15 |
| YKR1548 |
1 |
7,2 |
6~50 |
200 |
47~275 |
15 |
| 2YKR1548 |
2 |
7.2X2 |
6~50 |
200 |
47~275 |
15 |
| YKR1836 |
1 |
6,3 |
6~100 |
300 |
42~600 |
15 |
| 2YKR1836 |
2 |
6.3X2 |
6~100 |
300 |
42~600 |
15 |
| YKR1842 |
1 |
7,5 |
6~100 |
300 |
50~650 |
18,5 |
| 2YKR1842 |
2 |
7.5X2 |
6~100 |
300 |
50~650 |
18,5 |
| YKR1848 |
1 |
8,6 |
6~100 |
300 |
59~670 |
18,5 |
| 2YKR1848 |
2 |
8.6X2 |
6~100 |
300 |
59~670 |
18,5 |
| YKR1854 |
1 |
9,7 |
6~100 |
300 |
68~685 |
22 |
| 2YKR1854 |
2 |
9.7X2 |
6~100 |
300 |
68~685 |
22 |
| YKR2154 |
1 |
11,3 |
6~100 |
400 |
70~698 |
22 |
| 2YKR2154 |
2 |
11.3X2 |
6~100 |
400 |
70~698 |
30 |
| YKR2160 |
1 |
12,6 |
6~100 |
400 |
80~710 |
22 |
| 2YKR2160 |
2 |
12.6X2 |
6~100 |
400 |
80~710 |
30 |
| 3YKR2160 |
3 |
12.6X3 |
6~100 |
400 |
80~710 |
37 |
| YKR2454 |
1 |
12,9 |
6~150 |
400 |
83~760 |
|
4. Anweisungen für die Einrichtung:
Name, Spezifikation, Modell, Form der Siebplatte und Größe des Sieblochs müssen bei der Einrichtung angezeigt werden. Wenn Zwangssynchronisierung verwendet wird, kann der Motor auf zwei Arten installiert sein: verlassen oder recht, zeigen Sie bitte bei der Einrichtung an.
