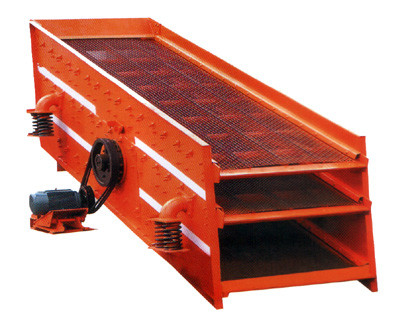

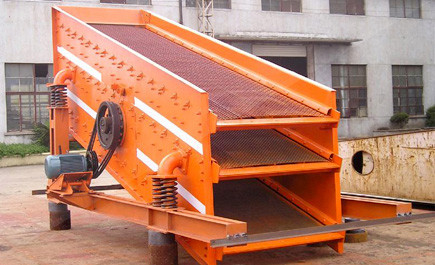

60-100 Maschine des t-/hmineralbehandlungs-Ausrüstungs-vibrierenden Schirmes

60-100 T/H Mineral Dressing Equipment Vibrating Screen machine
60-100 T/H Mineral Dressing Equipment Vibrating Screen machine 60-100 T/H Mineral Dressing Equipment Vibrating Screen machine 60-100 T/H Mineral Dressing Equipment Vibrating Screen machine 60-100 T/H Mineral Dressing Equipment Vibrating Screen machine

Großes Bild :  60-100 Maschine des t-/hmineralbehandlungs-Ausrüstungs-vibrierenden Schirmes

Produktdetails:
Herkunftsort: China
Markenname: ZTIC
Zertifizierung: ISO, CE
Modellnummer: Erzaufbereitungs-Ausrüstung
Zahlung und Versand AGB:
Min Bestellmenge: >=1 stellt ein
Preis: Verhandlungsfähig
Verpackung Informationen: Standardverpacken oder entsprechend Kundenanforderungen
Versorgungsmaterial-Fähigkeit: 100 Satz/Sätze pro Monat
Ausführliche Produkt-Beschreibung
Modell: ZSM-Reihen-vibrierender Schirm Anwendung: Kohle, Metallurgie, Mineralverarbeitung, elektrischer Strom
Die Situation: neu Name: Vibrationsbildschirm
Kapazität: 60-100 t/h Arbeitsbereich: 7.5㎡
Massenausstoßwinkel: 45° Fütterungsgröße: ≤300mm
Schirmoberflächenneigung: -2~10° Typ: Erzaufbereitungs-Ausrüstung
Schwingungsfrequenz: 800 Gewährleistung: 12 Monate
Hervorheben:

Mineralbehandlungs-Ausrüstung mit 100 t/h

,

Vibrierender Schirm-Maschine mit 100 t/h

,

Vibrierender Schirm-Maschine mit 60 t/h

Vibrationsschirm ZSM-Serie Vibrationsschirm für die Verarbeitung von Erz



1. Schwingbildschirm der ZSM-Seriemit einer Breite von mehr als 20 mmProduktbeschreibung:

Verwendung:

Diese Serie eignet sich für Kohle, Metallurgie, Mineralverarbeitung, Elektrizität, leichte Industrie, Zuckerherstellung, Entwässerung, Vermittlung, Entschleimung und Einstufung von trockenen und nassen Materialien,mit den Vorteilen großer Verarbeitungskapazitäten und hoher Filterwirksamkeit.



2. Schwingbildschirm der Serie ZSMAusrüstung für die Verpackung von ErzFunktionsprinzip:

(1) Funktionsprinzip des Siebes:

Unter dem Einwirken der Rührkraft wird das Material auf der Bildschirmoberfläche für eine kontinuierliche schräge Wurfbewegung geschleudert.Also das ist gleich oder kleiner als das Bildschirmloch de Partikel durch den Bildschirm, um eine Dehydrierung, Unterstützung oder Einstufung zu erreichen.

(2) Selbstsynchronisierungsprinzip:

Der Siebvibrator des Typs B ist frei von erzwungenem Kontakt, ohne Getriebe zwischen den beiden Wellen.Die beiden Achsen müssen streng mit dem entgegengesetzten Betrieb synchronisiert sein., was natürlich im Vibrationssystem des biaxialen Bildschirms geschehen kann.

(3) Funktionsprinzip des Dämpfers:

Der Dämpfervibrator ist wie gezeigt in Betriebs- und Stillstand angeordnet.Es übt symmetrischen Druck auf die Bildschirmbox, um es in einer stabilen Position zu halten, um Kreuzvibrationen und Drehung zu beseitigen.

Wenn die Stopp-Resonanz schlägt, ist die Amplitude der Bildschirmbox größer als der Gummiblock und das Grundloch,In diesem Fall muss die Vibration die dynamische Reibung zwischen Gummi und Bildschirmbox überwindenDa die Reibungsdämpfung eine gewisse kinetische Energie verbraucht, ist die Resonanzamplitude auf das Dreifache der Betriebsamplitude begrenzt.



3. Produktparameter oAusrüstung für die Verpackung von Erz

Technische Leistung des Schwingbildschirms der ZSM-Serie:

Spezialmerkmale Einheit Modell
Zsm1556A 2zsm1556A Zsm1756A Zsm1756B 2zsm1756A Zsm2065A 2zsm2065A



Spezifikationen der Bildschirmbox

W mm 1500 1750 2000
L mm 5600 5600 6500
Kapazität t/h ¢60 50 ¢ 80 70 ¢ 100
Fütterungsgröße mm ¥300 ¥300 ¥300
Arbeitsbereich m2 7.5 7.5 7.5
Anzahl der Bildschirmflächen Schicht 1 2 1 2 1 2



Spezies der Bildschirmoberfläche

Oberste Schicht mm Platte mit Schlittschirm Perforierter Bildschirm Platte mit Schlittschirm Perforierter Bildschirm Platte mit Schlittschirm Perforierter Bildschirm

Niedriger

Schicht

mm Platte mit Schlittschirm Platte mit Schlittschirm Platte mit Schlittschirm
Größe des Lochs Oberste Schicht mm 0.25,0.5,8,1.6,10,13 13,25,50 0.25,0.5,8,1.6,10,13 13,25,50 0.25,0.5,8,1.6,10,13 13,25,50

Niedriger

Schicht

mm/rpm 0.25 ¢ 13 0.25 ¢ 13 0.25 ¢ 13
Schwingungsfrequenz   800 800 800
Doppelte Amplitude mm 11 10 9
Massenausstoßwinkel - Nein. 45 45 45 45 ± 5 45 45 45
Neigung der Bildschirmoberfläche - Nein. ¥2 ¥10 ¥2 ¥10 ¥2 ¥10
Motor Typ   Y160L-4 Y160L-4 Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180M-4
Anzahl der Drehzahl Umdrehungen pro Minute 1460 1460 1460 1460 1460 1470 1470
Macht kW 15 15 15 11 × 2 15 18.5 18.5
Abmessung L mm 5850 5850 5850 5850 5850 6750 6750
W mm 2675 2527 2935 3104 2777 3208 3148
H mm 1707 2023 1703 1703 2015 1885 2185
Gesamtgewicht Weigerung 4644 5651 5117 5266 6100 6577 7946
Arbeitsdynamische Belastung (Einfachstütze) Weigerung ± 140 ± 140 ± 140 ± 140 ± 140 ±203 ±203
Maximale dynamische Belastung (einmalige Unterstützung) Weigerung ±980 ±980 ±980 ±980 ±980 ±1421 ±1421


4- Anleitung zur Bestellung:

Bei der Bestellung sind Name, Spezifikation, Modell, Form der Siebplatte und Größe des Siebloches anzugeben.Bitte bei der Bestellung angeben.
