| Anwendung: | Kohlenverarbeitung | Material: | unter 0.5mm Schlammkohle |
|---|---|---|---|
| Produktionskapazität: | 0.18-7 (m3/min) | Eigenschaft: | Leichtgewichtler |
| Schlüsselwort: | sparen Sie Energie | Produktname: | Schwimmaufbereitungs-Maschine |
| Markieren: | 7m3/Min Ore Dressing Equipment,Schwimmaufbereitungsmaschine des Labor 7m3/Min,Metall |
||

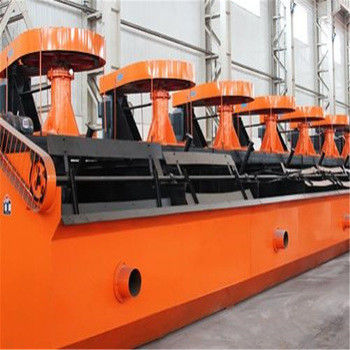

niedrige Kosten Metall-trennende Schwimmaufbereitungs-Maschine Reihe der Reihe XJM Ausrüstung SF
Die Reihe Schwimmaufbereitungs-Maschine wird hauptsächlich für das Kleiden unter 0.5mm Schlammkohle sowie Nichteisenmetall, seltenes Metall, schwarzes Metall und Nichtmetallpartikelmineralien benutzt. Das Reihenprodukt hat Vorteile der Kompaktbauweise, der leichten, einheitlichen Blasenverteilung, der großen Umschlagskapazität, des flexiblen Prozessflusses, der bequemen und zuverlässigen Operation, des usw.
Leistungsmerkmale
Die Struktur der Schwimmaufbereitungsmaschine: diese Maschine wird hauptsächlich aus Massenrutsche, Mischeinrichtung, Luftaufladungssystem, die mineralisierte Blase verfasst, die Gerät und Elektromotor entlädt.
(1) Massenrutsche: Sie hat Fütterungsmund der Masse und das Torgerät, das für die Justage des Füllstandes und er benutzt wird, wird hauptsächlich aus hauptsächlich verfasst durch den Rutschkörper verfasst, der Schmelze durch die Stahlbrett- und Torschmelze durch das Stahlbrett und die Stahlstange ist-.
(2) Mischeinrichtung: Sie wird hauptsächlich für das Mischen der Masse, um den Mineralsand zu verhindern, um auf der Rutsche niederzulegen verwendet, und sie wird hauptsächlich durch das Gurtrad, Antreiber, vertikale Welle verfasst und der Antreiber wird vom anti-abreibenden Gummi hergestellt.
(3) Luftaufladungssystem: Es wird hauptsächlich durch das Einlassluftrohr verfasst. Wenn der Antreiber sich dreht, produzieren Unterdruck innerhalb der Antreiberkammer, um Luft durch die hohle Pumpenrohrleitung zu absorbieren und die Masse zu zerstreuen, um eine Blasengruppe zu bilden. Diese Art der Masse mit großer Menge Blasen wird zum Ständer schnell durch die Drehkraft des Antreibers geworfen und weiter die Blasen in der Masse mineralisiert, und die Drehbewegung, die bedeutet wird, um den Massenfluß in die Schwimmaufbereitungszelle zu beseitigen, verursacht große Menge microvesicle und liefert notwendige Bedingung für das Flotationsverfahren.
(4) mineralisierter Schaum, der Gerät entlädt: Dieses Gerät wird hauptsächlich für das Scarping den Schaum benutzt, der auf die Zelle schwimmt und es wird hauptsächlich durch den Reduzierer verfasst, der vom Elektromotor und vom Scrapper gefahren werden durch den Reduzierer gefahren wird.
Technische Daten:
SF-Schwimmaufbereitungs-Maschine
| Modell | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Abflussrinnenkapazität (m3) | 0,37 | 0,7 | 1,2 | 2,8 | 4 | 8 | |
| Antreiberdurchmesser (Millimeter) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Produktionskapazität (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| AntreiberUmdrehungsgeschwindigkeit (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Motor | Modell | ①Y90L-4 | ①Y100L2-4 | ①Y132M2-6 | ①Y160L-6 | ①Y180L-6 | ①Y250M-8 |
| ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90S-4 | ②Y90L-4 | ②Y100L-6 | ||
| Energie (Kilowatt) | ①1,5 | ①3 | ①5,5 | ①11 | ①15 | ①30 | |
| ②1,1 | ②1,1 | ②1,1 | ②1,1 | ②1,5 | ②1,5 | ||
| Maße (Millimeter) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Einzelnes Abflussrinnengewicht (Kilogramm) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
XJM-Schwimmaufbereitungs-Maschine
| Modell | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
| Rutschmaße | Länge (Millimeter) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Breite (Millimeter) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Höhe (Millimeter) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Einzelnes effektives Gewicht (Kilogramm) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Effektives cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Produktionskapazität (berechnet durch Schlammvolumen) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Hauptwellenmotor | Modell | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
| Energie (Kilowatt) | 5,5 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Antreiber | |||||||||
| Umdrehungsgeschwindigkeit (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Durchmesser (Millimeter) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Höhe (Millimeter) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Umdrehungsgeschwindigkeit (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Kreisbahngeschwindigkeit (m/s) | 7,5 | 7,5 | 7,5 | 7 | 6,97 | 7,6 | 7,6 | 7,4 | |
| Lehmbrettmotor | Modell | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
| Energie (Kilowatt) | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Umdrehungsgeschwindigkeit (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Lehmbrett | Umdrehungsgeschwindigkeit (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Durchmesser (Millimeter) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Winddruck des Fans (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Max.air-Einspritzungsmenge (m3/㎡·Minute) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
