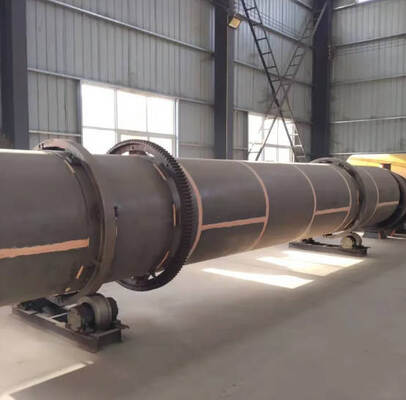

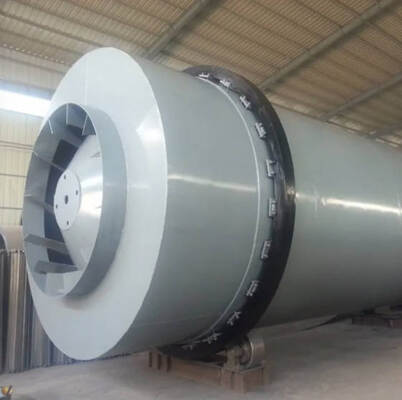

Einfache Struktur Trockner mit breiter Anwendung
Trockner sind Kerngeräte in Industriezweigen wie Mineralverarbeitung, Baustoffe, Metallurgie und Chemie, die hauptsächlich zur Trocknung von Materialien mit einem bestimmten Feuchtigkeitsgehalt oder einer bestimmten Partikelgröße verwendet werden.Rotationstrockner, haben insbesondere aufgrund ihrer starken Anpassungsfähigkeit an Materialien, ihrer Fähigkeit, eine Vielzahl von Materialien zu trocknen, ihrer einfachen Struktur und ihres stabilen und zuverlässigen Betriebs eine breite Anwendung gefunden.
Trockner haben eine breite Palette von Anwendungen, effizient trocknen eine Vielzahl von Materialien, einschließlich Eisenoxid-Skala, Schlamm, Koks, Roh-Eisenfilz, Kupferkonzentrat, Siliziumkarbidpulver,seltene Erzminen, Quecksilbererzpulver, Zinnerzpulver, Kobalterzpulver, Nickelerzpulver, Manganerzpulver, Gipspulver, Bentonit, Kaolin, raffiniertes Eisenerz, Bleikonzentrat, Erdölkoks, Golderzpulver,Stahlschlacke, Wasserschlacke, Fluoriterz, Meeresand und Flusssand.
Strukturelle Merkmale der Ausrüstung
Diese Serie von Trocknern umfasst Trommeltrockner, Drehtrockner, Sandtrockner, Braunkohletrockner, Flusssandtrockner usw. Die Kernstruktur besteht hauptsächlich aus Schlüsselkomponenten wie dem Trommelkörper,große Zahnradringe, kleine Getriebe, Stützwalzen, Schubwalzen, Reifen und Stützwalzwellen.
Betriebsprinzip der Ausrüstung: Der Elektromotor leitet die Leistung durch einen V-Gürtel. Nach einer zweistufigen Reduktion durch einen Reduktor treibt das kleine Getriebe den großen Getriebering,die Trommelkarosserie mit der vorgesehenen Geschwindigkeit reibungslos drehen, so daß die Materialmasse im Inneren gleichmäßig erhitzt und getrocknet wird.
Haupttypen und Merkmale
1. Drehtrommeltrockner
Drehtrommeltrockner werden in Baumaterialien, Metallurgie, Chemie, Zement und anderen Industriezweigen weit verbreitet. Sie können Materialien wie Schlacke, Kalkstein, Kohlepulver und Ton trocknen,und kann auch zur Trocknung von Düngemitteln mit einem bestimmten Feuchtigkeitsgehalt und einer bestimmten Partikelgröße bei der Herstellung von Mischdünger verwendet werden.
Die Ausrüstung besteht hauptsächlich aus einem rotierenden Körper, Hebeplatten, Übertragungsvorrichtung, Stützvorrichtung und Dichtungsringen, die Vorteile wie eine angemessene Struktur, eine ausgezeichnete Fertigung,hohe LeistungDie Verteilung und die Winkelgestaltung der Hubplatten sind wissenschaftlich abgestimmt und gewährleisten eine stabile Leistung, eine hohe thermische Energieverwertung,Einheitliche Materialtrocknung, geringe Reinigungsfrequenz und bequeme Wartung.
2. Drehtrockner Drehtrockner sind sehr anpassungsfähig an verschiedene Materialien und erfüllen die Trocknungsbedürfnisse verschiedener Materialien. Sie werden häufig in Zementanlagen zum Trocknen von Kalkstein, Ton, Kohlepulver,und gemischte Materialien, und sind auch für die Metallurgie, Bergbau, Energie, Chemie und Lebensmittelindustrie geeignet.
Diese Ausrüstung ist einfach und zuverlässig zu bedienen, hat eine ausgezeichnete staubdichte Dichtung und ist leicht zu warten.so dass es eine weit verbreitete Trocknungsanlage in der Zementindustrie und verwandten Industriezweigen ist.
3Rotary Drum Dryer Rotary Drum Dryer werden in vielen Branchen eingesetzt, darunter Lebensmittel, Futtermittel, Chemie, Pharma und Bergbau.
Arbeitsablauf: Nach der Dehydrierung gelangt das nasse Material in den Trockner und wird durch gleichmäßig verteilte Heber im Inneren der Trommel abgeworfen.Sicherstellung des vollen Kontakts mit heißer Luft und Beschleunigung der Wärme- und Masseübertragung während des TrocknensUnter der kombinierten Wirkung der geneigten Lifter und des heißen Luftstroms wird das Material als fertiges Produkt vom anderen Ende der Ausrüstung durch ein sternförmiges Abflussventil entladen.
Diese Maschine eignet sich zum Trocknen verschiedener Abfallmaterialien mit einem Feuchtigkeitsgehalt von unter 85%, wie z. B. Brauekörner, Sojabohnenrückstände, gespritzte Maisschalen, Kohleschleim und Fruchtschleim.Es hat erhebliche Auswirkungen auf die Ausweitung der Futtermittelressourcen, reduzieren die Zuchtkosten und minimieren die Umweltverschmutzung.
Produktparameter vonRotationsöfen für Zement
(1) Technische Parameter für Drehtrockner der Baureihe H, Trommeltrockner, Trommeltrockner, Drehtrockner
| Spezifikationen des Erzeugnisses | Trommelvolumen ((m3) | Produktionskapazität (t/h) | Einrichtungshang ((%) | Höchstzufuhrtemperatur
(°C) | Hauptmotorleistung (kw) | Gesamtzahl Gewicht (t) |
| Φ1,2 x 8.0 | 9.0 | 1.9-2.4 | 3-5 Jahre | 700 bis 800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4-3.0 | 3-5 Jahre | 700 bis 800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4.5-5.7 | 3-5 Jahre | 700 bis 800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3-5 Jahre | 700 bis 800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7 bis 7.1 | 3-5 Jahre | 700 bis 800 | 15 | 20.5 |
| Φ1,8 × 12 | 30.5 | 6.5 bis 8.1 | 3-5 Jahre | 700 bis 800 | 18.5 | 21.5 |
| Φ1,8 × 14 | 35.6 | 7.6-9.5 | 3-5 Jahre | 700 bis 800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12.2 | 3-5 Jahre | 700 bis 800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4 bis 14.2 | 3-5 Jahre | 700 bis 800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0-16.2 | 3-5 Jahre | 700 bis 800 | 22 | 38 |
| Φ2,4 × 14 | 63.3 | 13.5 bis 16.9 | 3-5 Jahre | 700 bis 800 | 37 | 45 |
| Φ2,4 × 18 | 81.4 | 17.4-21.7 | 3-5 Jahre | 700 bis 800 | 37 | 49 |
| Φ2,4 × 20 | 90.4 | 19.3-24.1 | 3-5 Jahre | 700 bis 800 | 45 | 54 |
| Φ2,4 × 22 | 99.5 | 21.2-26.5 | 3-5 Jahre | 700 bis 800 | 45 | 58 |
| Φ2,6 × 24 | 127.4 | 27.4 bis 34.0 | 3-5 Jahre | 700 bis 800 | 55 | 73 |
| Φ3,0 × 20 | 141.3 | 30.1-37.7 | 3-5 Jahre | 700 bis 800 | 75 | 85 |
| Φ3,0 × 25 | 176.6 | 37.7-47.1 | 3-5 Jahre | 700 bis 800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53.6 | 3-5 Jahre | 700 bis 800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60.8-76.0 | 3-5 Jahre | 700 bis 800 | 160 | 135 |
(2) Technische Parameter für indirekte Wärmeübertragungstrockner
Artikel
Durchmesser der Trommel x Länge | Außerhalb des Trommeldurchmessers
(mm) | Innerhalb des Trommeldurchmesser
(mm) | Länge der Trommel
(m) | Lautstärke der Trommel
(m3) | Trommelneigung | Typ des Hebebretts | Höchstzufuhrtemperatur
(°C) | Abmessungen (m) |
Φ1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3 bis 5% | Typ des Aufzugs | 850 | 16.2 mal 2.7 mal 2.7
18.2 mal 2.7 mal 2.7
20.0 mal 2.9 mal 2.9 |
Φ1,8 × 21 m
Φ1,8 × 23 m
Φ1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3 bis 5% | Typ des Aufzugs | 850 | 22.5 mal 2,7 mal 2.7
24.5 mal 2.9 mal 2.9
26.5 mal 2.9 mal 2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3 bis 5% | Typ des Aufzugs | 850 | |
Produktdarstellung von Zement-Rotationsöfen
Rotationsöfen für Zement
Fragen und Antworten
F: Warum glauben wir an die Luoyang Zhongtai Industries Co., Ltd.:
A: 1. Mehr als 30 Jahre Erfahrung.
2Wir sind der führende professionelle Anbieter von Bergbaumaschinen, Baumaschinen, Gießmaschinen und geschmiedeten Teilen.
3Alle Produkte haben ein ISO9901:2000 Qualitätsmanagement-Zertifikat und CE- und ROHS-Zertifikate erhalten.
F: Lieferzeit?
A: Die Lieferzeit für Teile beträgt 1-2 Monate, für Maschinen 2-3 Monate.
F: Zahlungsbedingungen?
A: Akzeptieren Sie Zahlungsart: T/T, L/C, Western Union, Bargeld.
30% Anzahlung bei Vertragsunterzeichnung
