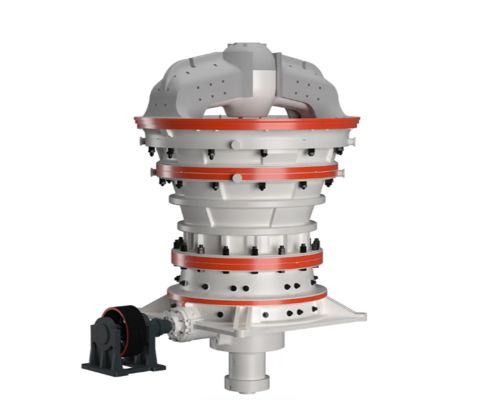

Zerkleinerung von Kalkstein, Granit, Gabbro, PXH-Serie Kreiselbrecher für Beton-Metallbergwerke
Profil
Kapazität: Je nach Verfügbarkeit
Aufgabegröße: 1065-1525 mm
Anwendbare Materialien: Kalkstein, Granit, Gabbro, Basalt, Flussgestein, Kohlenbergematerial, Quarz, Diabas, Eisenerz, Kupfererz, Zinkerz, Manganerz usw. (Hartgestein).
Anwendung: Maschinell hergestellter Sand, Asphalt, Kalkstein, Granit, Gabbro, Basalt, Flussgestein, Kohlenbergematerial, Quarz, Diabas, Eisenerz, Kupfererz, Zinkerz, Manganerz usw. (Hartgestein). Beton, Metallbergbau, chemische Industrie, Autobahn, Eisenbahn, Metallurgie, Bauwesen, Autobahn, Wasserwirtschaft
Funktionsprinzip
Der Motor treibt die horizontale Welle an, die wiederum über die Zahnräder die Exzenterhülse antreibt. Die Exzenterhülse treibt dann den beweglichen Kegel an, der sich kreisförmig bewegt, wodurch ein kontinuierliches Extrudieren und Zerkleinern von Steinen erreicht wird. Durch Einstellen des Hydraulikzylinders am Boden des beweglichen Kegels kann der bewegliche Kegel auf und ab bewegt werden, wodurch die Größe der Austragsöffnung und damit die Produktkorngröße leicht eingestellt werden kann. Gleichzeitig bietet der Hydraulikzylinder auch einen Eisenschutz. Wenn ein unzerbrechlicher Gegenstand in die Brechkammer gelangt, kann der Hydraulikzylinder den beweglichen Kegel automatisch absenken, wodurch der Eisenblock freigesetzt und das Zerkleinern fortgesetzt wird.
Produktvorteile
- Die Brechkammer ist für alle Arten von Zerkleinerungsanwendungen geeignet und bietet eine bessere Zerkleinerungsleistung.
- Das Verschleißteil aus Manganstahl ist das Standardteil, und die Chrom-Festkegel-Auskleidung und die Unterrahmen-Auskleidung sind die optionalen Teile.
- Die effektive Staubdichtung ist mit einem Überdruckgebläse ausgestattet, um zu verhindern, dass Staub in die Exzenter- und Antriebsvorrichtung gelangt, und die Lebensdauer des Brecherlagers zu verlängern.
- Ausgewogenes Design, ist das Design des mobilen oder stationären Zerkleinerungsbetriebs, so dass die auf den Brecher-Stützrahmen übertragene Stoßkraft gering ist.
- Die Trägerbuchse und -dichtung können ohne Entfernen des Trägers leicht ausgetauscht werden, was den Arbeits-, Zeit- und Geräteaufwand sowie den Produktionsverlust durch Parken reduziert.
- Schwere integrale Spindel, ausgestattet mit einer patentierten Gewindespindelhülse aus legiertem Stahl, reduziert die Belastung der Spindel.
- Die bewegliche Kegel-Sicherungsmutter mit Schneidring kann die Entfernung der beweglichen Kegel-Auskleidung vereinfachen
- Hochfestes Rahmendesign, kann auch unter schlechten Zerkleinerungsbedingungen fehlerfrei arbeiten und die Lebensdauer verlängern.
- Die Spindel und der bewegliche Kegel sind zusammen gegossen, um ein Lösen des beweglichen Kegels im Zerkleinerungsprozess zu vermeiden.
- Externe Einstellvorrichtung für großes und kleines Zahnflankenspiel.
- Die Verschleißanzeige des Axiallager gibt harmloses Silberpulver in das Schmieröl ab, wenn es die Verschleißdicke erreicht
- Das Spindelpositionskontrollsystem kann die Spindel leicht einstellen, um den Verschleiß der Auskleidung auszugleichen und die Produktkorngröße zu steuern.
Produktparameter von Steinbrechermaschine
| Modell |
Aufgabegröße
mm(in) |
Ritzelgeschwindigkeit
U/min
|
Leistung Max.
kW(PS) |
125mm
(5.0") |
140mm
(5.5") |
150mm
(6.0") |
165mm
(6.5") |
175mm
(7.0") |
190mm
(7.5") |
200mm
(8.0") |
215mm
(8.5") |
230mm
(9.0") |
240mm
(9.5") |
250mm
(10.0") |
42-65 |
1065
(42) |
600 |
375
(500) |
— |
2010
(2220) |
2335
(2575) |
2515
(2775) |
2870
(3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270
(50) |
600 |
375
(500) |
— |
— |
2395
(2645) |
2780
(3065) |
2935
(3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370
(54) |
600 |
450
(600) |
— |
— |
2885
(3185) |
2985
(3295) |
3145
(3470) |
3335
(3680) |
3485
(3845) |
— |
— |
— |
— |
62-75 |
1575
(62) |
600 |
450
(600) |
— |
— |
2890
(3190) |
3615
(3985) |
3815
(4210) |
4205
(4640) |
4330
(4775) |
— |
— |
— |
— |
60-89 |
1525
(60) |
600 |
600
(800) |
— |
— |
— |
4195
(4625) |
4540
(5005) |
5080
(5600) |
5295
(5840) |
5530
(6100) |
5805
(6400) |
— |
— |
60-110E |
1525
(60) |
600 |
1200
(1600) |
— |
— |
— |
— |
5535
(6100) |
6945
(7655) |
7335
(8085) |
7570
(8345) |
8280
(9130) |
8595
(9475) |
8890
(9800) |
Die oben genannte Verarbeitungskapazität basiert auf folgenden Annahmen: Aufgabegut 100 % durch die Aufgabeschlitzbreite von 80 %; 80 % durch 60 % der Breite des Aufgabeschlitzes und 50 % durch die Größe des Siebes 10 % des maximalen Aufgabeblocks. Diese Werte sind für Materialien mit losen Dichten von 1,6 t/m3 (100 lb/in3) geeignet.
Alle Kapazitätswerte werden bei der maximalen Exzentrizität jedes Geräts berechnet. Alle Fähigkeiten hängen von der Anwendung ab. Zu berücksichtigende Faktoren bei der Bestimmung der Gesamtzerkleinerungskapazität sind: Materialeigenschaften, Aufgabegröße, Materialverteilung, Arbeitsindex, Wassergehalt und Aufgabemethode.
| Brechermodell |
Brechergewicht(kg) |
Trägerbaugruppe |
Die Spindelbaugruppe |
Die Spindelbaugruppe |
Unterrahmenbaugruppe |
Spindelpositionskontrollbaugruppe |
Exzenterbaugruppe |
42-65 |
119.750 |
20.500 |
80.100 |
23.130 |
29.570 |
4.040 |
3.080 |
50-65 |
153.300 |
30.840 |
54.880 |
28.120 |
29.570 |
4.040 |
3.080 |
54-75 |
242.220 |
38.100 |
85.050 |
38.560 |
62.140 |
5.400 |
5.720 |
62-75 |
298.460 |
69.850 |
109.320 |
42.180 |
62.240 |
5.400 |
5.720 |
60-89 |
398.250 |
65.320 |
154.680 |
66.220 |
82.780 |
10.430 |
8.940 |
60-110E |
553.383 |
103.964 |
169.010 |
103.874 |
114.986 |
21.275 |
17.900 |

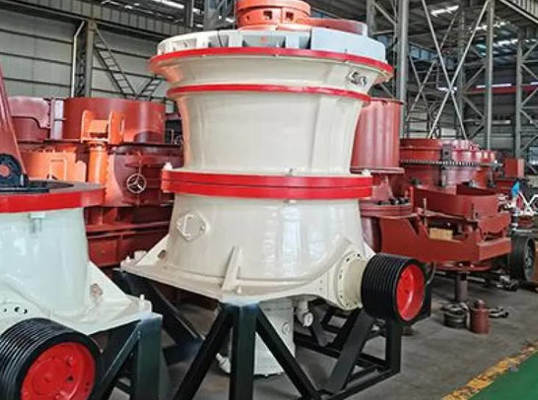

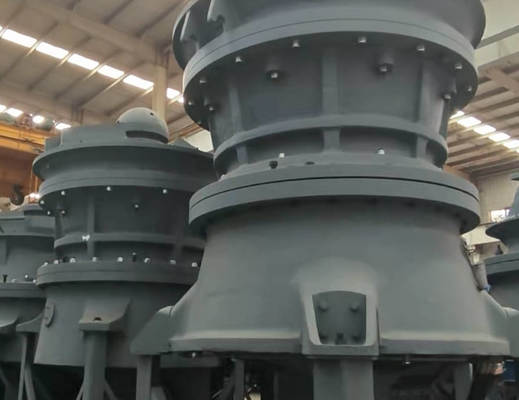

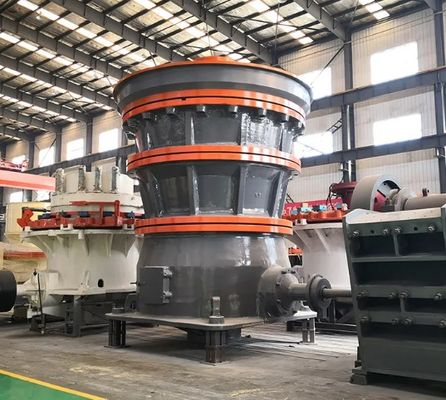

Produktdisplay von Steinbrechermaschine
Steinbrechermaschine
FAQ
F: Warum glauben wir an luoyang zhongtai industries co., ltd:
A: 1. Mehr als 30 Jahre Erfahrung.
2. Wir sind der führende professionelle Lieferant von Bergbaumaschinen, Baumaschinen, Maschinen, Guss- und Schmiedeteilen.
3. Alle Produkte haben das Qualitätsmanagementzertifikat ISO9901:2000 und die CE-, ROHS-Zertifikate erhalten.
F: Lieferzeit:
A: Teile Vorlaufzeit 1-2 Monate, Maschinen 2-3 Monate.
F: Zahlungsbedingungen:
A: Akzeptieren Sie die Zahlungsart: T/T, L/C, Western Union, Bargeld.
30 % Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand.
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für Hauptmaschinen. Wenn etwas nicht stimmt, geben wir technische Ratschläge und finden sofort eine Lösung. Für diese Verschleißteile garantieren wir hochwertige Teile für die langfristige Versorgung.
F: Kundendienst?
A: Wir können technische Anleitung für Maschinentests und Teilewartung liefern, wenn der Endbenutzer dies benötigt.
