Conveying Hoisting Machine: | Bucket Elevator | Application: | metallurgy, chemical industry |
---|---|---|---|
Usage: | conveye materials in vertical state | Feature: | Efficient stable |
model: | NE/TH/TGH/HL | Key Word: | Conveying Hoisting Machine |
Lifting capacity: | 15m3/h | Bucket Volume: | 2.5L |
Bucket Bucket gap: | 203.2mm | Bucket Bucket speed: | 29.8m/min |
Becherwerke mit hohem Durchsatz und hoher Hubleistung
Der Becherwerk ist eine kontinuierliche Fördermaschine, die eine Reihe von Bechern verwendet, die gleichmäßig an einem endlosen Zugorgan befestigt sind, um Schüttgüter in vertikaler oder nahezu vertikaler Richtung nach oben zu transportieren.
Das Funktionsprinzip von Becherwerken
Der Trichter schöpft die Materialien aus dem darunter liegenden Lager und hebt sie entlang des Förderbandes oder der Kette nach oben. Nachdem er das obere Rad umrundet hat, kippt er nach unten und das Becherwerk gießt die Materialien in die Aufnahmerinne. Das Antriebsband eines riemengetriebenen Becherwerks besteht im Allgemeinen aus Gummi und ist auf den unteren oder oberen Antriebsrollen sowie den oberen und unteren Umlenkrollen installiert. Kettengetriebene Becherwerke sind im Allgemeinen mit zwei parallelen Antriebsketten ausgestattet. Es gibt ein Paar Antriebskettenräder oben oder unten und ein Paar Umlenkkettenräder unten oder oben. Becherwerke sind im Allgemeinen mit Gehäusen ausgestattet, um zu verhindern, dass Staub im Inneren des Becherwerks herumfliegt.
Becherwerk
Es eignet sich zum Heben von Materialien von niedrigen zu hohen Stellen. Nachdem die zugeführten Materialien durch den Rütteltisch in die Becher gefüllt wurden, arbeitet die Maschine automatisch und kontinuierlich, um sie nach oben zu transportieren.
Hauptkomponenten von Becherwerken.
Becherwerke bestehen aus Bechern, Antriebseinheiten, oberen und unteren Rollen (oder Kettenrädern), Riemen (oder Zugketten), Spannvorrichtungen und Gehäusen usw.
Technische Parameter des Becherwerks der NE-Serie
Modell | Hubleistung | Becher | Gewicht der Betriebsteile | Max. Größe der Materialien | ||||||
(m3/h) | Volumen (L) |
Becherabstand (mm) | Bechergeschwindigkeit (m/min) |
Prozentsatz (%) | ||||||
10 | 25 | 50 | 75 | 100 | ||||||
NE15 | 15 | 2.5 | 203.2 | 29.8 | 28 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 7.8 | 304.8 | 30.1 | 35 | 90 | 75 | 58 | 47 | 40 |
NE50 | 60 | 14.7 | 304.8 | 30.1 | 64 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 35 | 400 | 31 | 89 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 52.5 | 400 | 31 | 112 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 84.6 | 500 | 30 | 134 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 127.5 | 500 | 30 | 188 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 182.5 | 600 | 30 | 205 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 260.9 | 700 | 30 | 223 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 300.2 | 700 | 30 | 274 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 501.8 | 800 | 30 | 313 | 275 | 220 | 165 | 135 | 110 |
Technische Parameter des Becherwerks der TH/TGH-Serie
Modell | Becherform | Förderleistung (m3/h) |
Becher | Kette | Teilkreisdurchmesser des Kettenrads (mm) | Betriebsgeschwindigkeit des Bechers (m/s) |
Max. Größe der Materialien (mm) |
|||
Breite (mm) | Volumen (L) |
Abstand (mm) |
Teilung (mm) |
Bruchlast (KN) |
||||||
TH315 | zh | 36.6 | 315 | 3.75 | 500 | 50 | ≥320 | φ630 | 1.4 | 35 |
sh | 58.6 | 6 | ||||||||
TGH315 | zh | 46 | 3.75 | 400 | ||||||
sh | 80 | 6 | ||||||||
TH400 | zh | 57.7 | 400 | 5.9 | 500 | 40 | ||||
sh | 92.8 | 9.5 | ||||||||
TGH400 | zh | 80 | 5.9 | 400 | ||||||
sh | 125 | 9.5 | ||||||||
TH500 | zh | 73 | 500 | 9.3 | 688 | 86 | ≥480 | φ800 | 1.5 | 50 |
sh | 118 | 15 | ||||||||
TGH500 | zh | 100 | 9.3 | 516 | ||||||
sh | 157 | 15 | ||||||||
TH630 | zh | 114 | 630 | 14.6 | 688 | 60 | ||||
sh | 185 | 23.6 | ||||||||
TGH630 | zh | 152 | 14.6 | 516 | ||||||
sh | 246 | 23.6 | ||||||||
TH800 | zh | 146 | 800 | 23.3 | 920 | 92 | ≥570 | φ1000 | 1.4 | 75 |
sh | 235 | 37.5 | ||||||||
sh | 365 | 58 |
Förder-Hebe-Maschine

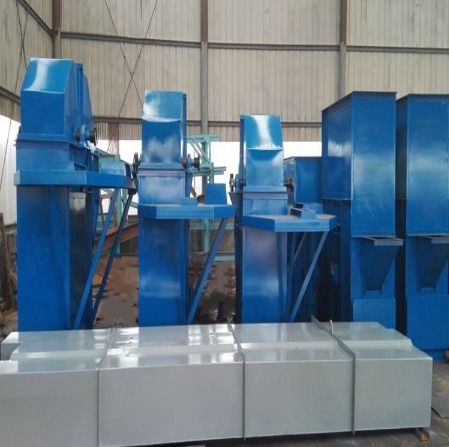

Produktdisplay der Förder-Hebe-Maschine
Förder-Hebe-Maschine
Fragen und Antworten
F: Warum glauben wir an luoyang zhongtai industries co., ltd:
A: 1. Mehr als 30 Jahre Erfahrung.
2. Wir sind der führende professionelle Lieferant von Bergbaumaschinen, Baumaschinen, Maschinengussteilen und Schmiedeteilen.
3. Alle Produkte haben das Qualitätsmanagementzertifikat ISO9901:2000 und die Zertifikate CE, ROHS erhalten.
F: Lieferzeit?
A: Teile Vorlaufzeit 1-2 Monate, Maschinen 2-3 Monate.
F: Zahlungsbedingungen?
A: Akzeptieren Sie die Zahlungsart: T/T, L/C, Western Union, Bargeld.
30% Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für Hauptmaschinen. Wenn etwas nicht stimmt, geben wir sofort technische Beratung und finden eine Lösung. Für diese Verschleißteile garantieren wir hochwertige Teile für die langfristige Versorgung.
