Typ: | Vertikalgeschraubte Schraubmühle | Eigenschaften: | Kleine Abdeckungsfläche |
---|---|---|---|
Anwendung: | Kalkstein, Kaolin | Gewährleistung: | 12 Monate |
Die Situation: | Neues | Hafen: | Qingdao, China |
Klassifizierung: | Erzmühle | Durchmesser: | 450 |

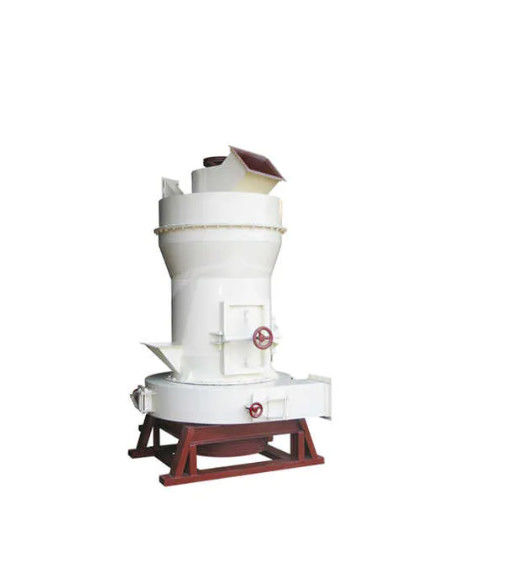

Kalkstein Raymond-Mühle Mahlanlage mit hoher Qualifikationsrate
Hauptstruktur:
Die Struktur dieser Maschine besteht hauptsächlich aus der Haupteinheit, dem Sichter, dem Gebläse, dem Zyklonabscheider für Fertigprodukte, dem Feinzyklonabscheider und der Luftleitung. Darunter besteht die Haupteinheit aus einem Rahmen, einem Lufteinlassgehäuse, einem Schaber, Mahlwalzen, Mahlringen und einer Abdeckschale.
Funktionsprinzip:
Im Betrieb werden die zu zerkleinernden Materialien über den Einfülltrichter an der Seite der Maschinenabdeckung in die Maschine gegeben. Durch die an der Pflaumenblütenrahmen der Hauptmaschine aufgehängte Mahlwalzenvorrichtung dreht sie sich um die vertikale Achse und rotiert gleichzeitig um sich selbst. Aufgrund der Zentrifugalkraft während der Rotation schwingt die Mahlwalze nach außen und drückt sich fest gegen den Mahlring, wodurch der Schaber die Materialien anhebt und zwischen die Mahlwalze und den Mahlring befördert. Der Zweck des Zerkleinerns von Materialien wird durch das Walzen und Pressen der Mahlwalzen erreicht.
Luftabscheidungsprozess: Nachdem die Materialien gemahlen wurden, bläst das Gebläse Luft in das Hauptgehäuse, um das Pulver anzuheben. Das Pulver wird dann durch den über der Mahlkammer angeordneten Sichter sortiert. Materialien, die zu fein sind, fallen zurück in die Mahlkammer zur erneuten Vermahlung. Diejenigen, die den Feinheitsspezifikationen entsprechen, gelangen mit dem Luftstrom in den Zyklonabscheider, werden gesammelt und durch den Pulverauslass abgeführt, was das Fertigprodukt ist. Der Luftstrom wird über das Rückluftrohr oben am großen Zyklonabscheider zum Gebläse zurückgeführt. Der Luftweg zirkuliert und fließt unter Unterdruck. Das erhöhte Luftvolumen des zirkulierenden Luftwegs wird durch das Abgasrohr zwischen dem Gebläse und der Haupteinheit abgeführt und gelangt dann in den kleinen Zyklonabscheider zur Reinigungsbehandlung.
Produktparameter:
Modell | 6R4525 | 5R4119 | 4R3216 | 3R90 | 3R85 | 3R75 | 3R65 | 3R60 |
4R90 | 4R85 | |||||||
Korngröße des Aufgabeguts (mm) | ≤30 | ≤25 | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 | ≤15 |
Korngröße des Fertigprodukts (mm) | 0,125- | 0,125- | 0,125- | 0,125- | 0,125- | 0,125- | 0,125- | 0,125- |
0,044 | 0,044 | 0,044 | 0,044 | 0,044 | 0,044 | 0,044 | 0,044 | |
Schichtleistung bei unterschiedlichem Feinheitsgrad des Materials (t) | 16-120 | 8-60 | 4-45 | 3-35 | 45716 | 1,5-20 | 45675 | 0,5-8 |
Drehzahl der zentralen Welle (U/min) | 82 | 105 | 130 | 160 | 160 | 160 | 180 | 280 |
Innendurchmesser des Mahlrings (mm) | 1770 | 1400 | 1073 | 973 | 885 | 865 | 725 | 495 |
Durchmesser der Mahlwalze (mm) | 450 | 410 | 320 | 300 | 270 | 260 | 210 | 140 |
Höhe des Mahlrings (mm) | 250 | 190 | 160 | 160 | 150 | 150 | 150 | 100 |
Hauptmotor | y315m- | y280s- | y225s- | y225m- | y225m- | y225s- | y200L- | y160m- |
4-132 | 4-75 | 4-37 | 45899 | 45891 | 8-18.5 | 45884 | 6-7.5 | |
Lüftermotor | y315m- | y250m- | y200L- | y180m- | y160L- | y160L- | y160m- | y132s- |
4-132 | 4-75 | 4-37 | 45769 | 45762 | 45762 | 45758 | 2-5.5 | |
Sichtermotor | y160m- | yc200- | yc120- | y112m- | y112m- | y112m- | y112m- | y90L- |
45758 | 4B-7.5 | 4a-5.5 | 6-2.2 | 6-2.2 | 6-202 | 6-2.2 | 6-1.1 |

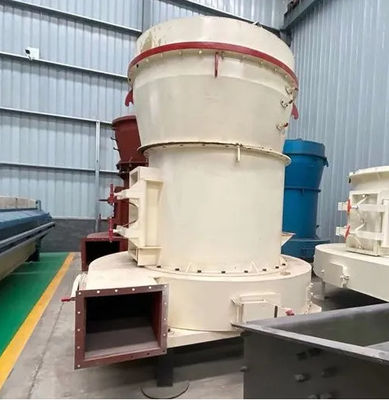

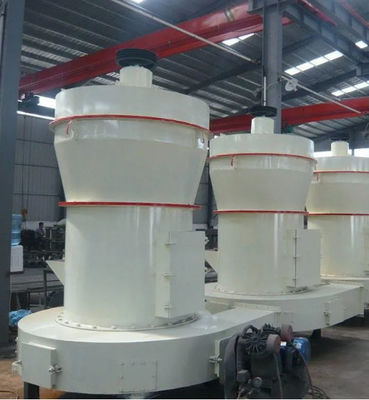

Produktdisplay
Fragen & Antworten
F: Warum glauben wir an luoyang zhongtai industries co., ltd:
A: 1. Mehr als 30 Jahre Erfahrung.
2. Wir sind der führende professionelle Lieferant von Bergbaumaschinen, Baumaschinen, Maschinen für Guss- und Schmiedeteile.
3. Alle Produkte haben das Qualitätsmanagementzertifikat ISO9901:2000 und die CE-, ROHS-Zertifikate erhalten.
F: Lieferzeit?
A: Teile Vorlaufzeit 1-2 Monate, Maschinen 2-3 Monate.
F: Zahlungsbedingungen?
A: Akzeptierte Zahlungsarten: T/T, L/C, Western Union, Bargeld.
30% Anzahlung bei Vertragsunterzeichnung. Volle Zahlung vor Versand
F: Qualitätsgarantie?
A: Garantiezeit: ein Jahr für Hauptmaschinen. Wenn etwas nicht stimmt, geben wir sofort technische Beratung und finden eine Lösung. Für die Verschleißteile garantieren wir hochwertige Teile für die langfristige Versorgung.
F: Kundendienst?
A: Wir können technische Anleitung für Maschinentests und Teilewartung liefern, falls der Endbenutzer dies benötigt.
