Bedingung: | neu | Produkt-Name: | Raupentraktor |
---|---|---|---|
Marke Pumpe: | KYB, Japan | max. Drehmoment: | 193,2 – 210,6 Nm/1260 ± 100 U/min |
Energie: | 36,2kw | Boom-Länge: | 3050mm |
Garantie: | 12 Monate | Klassifikation: | Hochleistungsbaumaschinen |
Markieren: | 0.22m3 SAE Crawler Excavator,Hochleistungsbau-Kettenbagger |

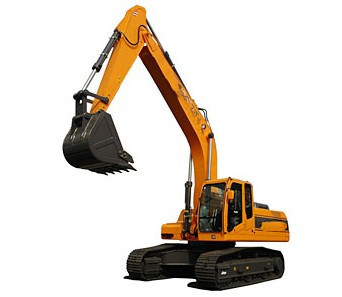

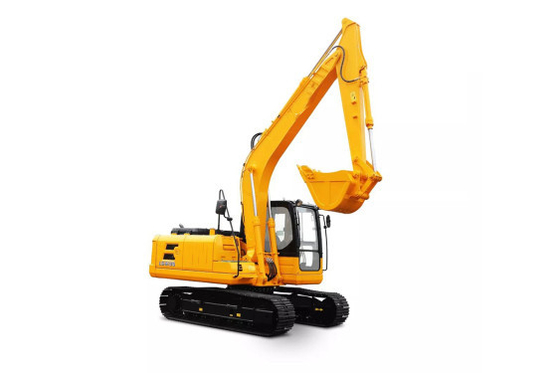

Hochleistungskettenbagger der baugerät-Eimer-Kapazitäts-0.22m3 (SAE)
1. Technische Spezifikation des Hochleistungsbaumaschinen-hydraulischen Kettenbaggers
Maschine | Reise-System | ||
Modell | Yanmar 4TNV94L | Fahrmotoren |
KYB, Japan; |
Art | Direkteinspritzung, 4 Anschlag, wassergekühlte, natürliche Aufnahme | Stützrollenquantitäten | 2×5 |
Fördermaschinenrollenquantitäten | 2×1 | ||
Nr. des Zylinders | 4 | Reiseschuhe | 2X37 |
Nervensäge und Schlagmann | 94X110 (Millimeter) | Fahrgeschwindigkeit | 2.5/4.0 (km/h) |
Verschiebung | 3.054L | Zugstange, die Kraft zieht | 50.4kN |
Leistungsabgabe | 36.2kw/2100rpm | Abstufbarkeit | 70% (300) |
Max. Drehmoment |
193.2~210.6N.m/1260±100 U/min | Bodenplattestärke | 6mm |
Hydrauliksystem | Fahrerhaus u. elektrisches System | |||||
Pumpe
|
KYB, Japan | Fahrerhaus | installiert mit Silikonölgummi, verstellbarer luxuriöser Sitz-, kalter und warmerKlimaanlage plus flexibles Versuchskontrollsystem | |||
Art | Kolbenring-pump+-Zahnradpumpe | |||||
Max. Fördermenge | 160 (l/min) | |||||
Max. Enddruck | ||||||
Boom, Arm und Eimer | 24,5 MPa | Spannung | 12V | |||
Reisestromkreis | MPa 18,6 | Batterien | 1x12V | |||
Schwingenstromkreis | MPa 20,5 | Batteriekapazität | 80Ah | |||
Steuerstromkreis | 3,9 MPa | Boom, Arm u. Eimer | ||||
Versuchssteuerpumpe | Gangart | Boomzylinder | Φ110xΦ65xS720-L1095 | |||
Hauptregelventile | KYB, Japan | Armzylinder | Φ85xΦ55xS880-L1280 | |||
Ölkühler | Luft kühlte Art ab | Eimerzylinder | Φ80xΦ50xS600-L925 | |||
Schwingen-System | Wieder füllen von Kapazität u. von Schmierung | |||||
Schwingenmotor |
KYB, Japan |
Kraftstofftank | 125 L | |||
Schwingenbewegungsart | Kolbenringmotor | Kühlsystem | 15 L | |||
Bremse | Hydrauliköl gab frei | Motoröl | 10,5 L | |||
Handbremse | Hydraulische Scheibenbremse | Hydraulikölbehälter | 78 L Behälter-Ölstand | |||
Schwingengeschwindigkeit | 10 r/min | 100 L Hydrauliksystem | ||||
Eimer | ||||||
Art | Löffelbaggereimer | |||||
Eimerkapazität | 0.22m3 (SAE) | |||||
Eimer-Kapazitätsbereich | 0.072-0.25m3 | |||||
Zahl von Eimerzähnen | 5 | |||||
Eimerbreite | 750 Millimeter | |||||
Arbeitsbereiche | ||||||
Boomlänge | 3050mm | |||||
Max. grabende Höhe | 5889mm | |||||
B | Max. Schütthöhe | 4201mm | ||||
C | Max. grabende Tiefe | 3812mm | ||||
D | Max. vertikale grabende Tiefe | 3008mm | ||||
F | Max. grabender Abstand | 6257mm | ||||
G | Max. grabende Reichweite auf Bodenhöhe | 6102mm | ||||
H | Minimaler Schwingenradius Arbeitsmittel | 2585mm | ||||
Grabende Kraft (ISO6015) | ||||||
Armlänge | 1580mm | |||||
Schöpfen Sie grabende Kraft | 36,7 KN | |||||
B | Bewaffnen Sie grabende Kraft | 26,1 KN | ||||
Gesamtausmasse |
2. Strukturelle Zusammensetzung des Hochleistungsbaumaschinen-hydraulischen Kettenbaggers
Allgemeine Baggerstrukturen umfassen, Kraftwerk, Arbeitsgerät, Drehmechanismus, Kontrollmechanismus, Getriebemechanismus, gehender Mechanismus und zusätzliche Anlagen.
Vom Auftritt wird der Bagger aus drei Teilen verfasst: das Arbeitsgerät, die obere Drehscheibe und der gehende Mechanismus.
