Name: | Mühlgurt-Gang-Ritzel | Material: | Legierter Stahl GS42CrMo4 |
---|---|---|---|
Anwendung: | Drehrohrofen, Kugelmühle | Modulbereich: | Modul 10 zu Modul 70 |
Klassifikation: | Mühlgurt-Gang | Minimale Durchmesser: | 100 mm bis 15000 mm |
Hafen: | Qingdao, Shanghai, TianJian | Garantie: | 12 Monate |
Markieren: | Bergwerksausrüstungs-Mühlgurt-Gang,10 Modul-Mühlgurt-Gang,Ball-Mühlersatzteil-Ritzel |

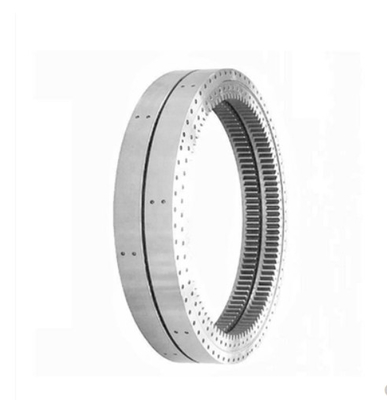

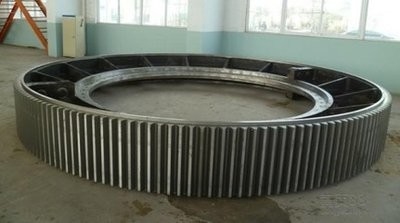

Bergwerksausrüstung des Ball-Mühlersatzteil-Ball-Mühlgurt-Gang-Ritzels
1. Gurt-Gänge: Drehrohrofen-Gurt-Gang, Ballmühlegurt-Gang
Die Gurt-Gänge, die angeboten werden, finden umfangreiche Anwendung in den verschiedenen Branchen, die in der Eisenschwammbetriebs-, -stahl- u. -zementindustrie, Minenindustrie, Windmühlen sowie in anderen Branchen umfassen. Diese werden im Modulbereich von Modul 10 zu Modul 70 und in den minimalen Durchmessern von 100 Millimeter bis 15000 Millimeter zur Verfügung gestellt. Weiter enthalten diese Höchstgewicht von 70 M.Ü.-Einzelstücken. Hier enthalten die Strecke der verhärteten u. Grundgetriebe/der Gänge des schraubenartigen/doppelten Stirnradgetriebes der WurmGetriebe,/der Getriebe, der Schraubenartig-Schrägflächengetriebe, der planetarischen Getriebe und anderer.
2. Produktparameter des großen Ringes für Mühlgurtgang
Einzelteil | Strukturelle Eigenschaften | Verarbeitung des Maßes | Testinhalt |
Gurt-Gang |
(1) GS42CrMo4Alloy-Stahl (korporative eigene Standards) HB 220~240 (2) halb-strukturiert, Y-Speiche |
(1) äußere Stahlraffinierung (Argon relativer Feuchtigkeit und Vakuumbehandlung) (4) reparieren das raue Wälzen, Freigabezeit, die gemeinsame Oberfläche, dann feine Rolle |
(1) mechanische Eigenschaften der Castings und chemische Zusammensetzung (interner Standard) (2) skizzierend nach Schallprüfung (3) Halbvollenden, beendend nach Ultraschallprüfung und Magnetpulverprüfung (4) Zahnoberflächenmagnetpulverprüfung, Härtetest (5) Zahn-Toleranzkontrolle (6) der Fabrikversammlungs-Laststest, zum der Genauigkeit der Größe des Gangs zu überprüfen |
3. Großes KupplungsglockeHerstellungsverfahren
Rau:
Stahlwerfenfreier raum wird von der schweren Schmiedenanlage CITIC Heavy Machinery Co., Ltd. zur Verfügung gestellt, geleitet durch Standard GB11352-89 spezifiziert Anforderungen für das Modellieren entsprechend dem werfenden Prozess, das Schmelzen und wirft, Schlagkästen, das Säubern und kleidet Castings;. Während der Inspektion und der Annahme durch die Zeichnungen und der technischen Anforderungen für Stahlfreien raum
Kontrollen, die Standards JB/T6402-92 übereinstimmend herausgegeben nach Annahme
Hinunter Verfahren.
Rohbearbeitung:
Gekreuzt durch Zeichnung und Zulage, Ausrichtung, Verbindung wegbleiben, verarbeitend sowohl innerhalb als auch außerhalb des Kreises und kombinieren das Planfräsen, Bohrung und andere Prozesse.
Erforschungsverletzung:
Gesamtultraschallprüfung, interne Qualität sollte die zwei Bedingungen von Standards GB7233-87 erfüllen.
Normalisierung von Vorbehandlung:
die Halb-Ringpaare, die Behandlung normalisieren und mildern, stellen eine gute Organisation für die folgende Oberflächenverhärtung zur Verfügung; Pressezeichnungsdeformation der Halbringganginspektion nach Wärmebehandlung.
Maschinelle Bearbeitung:
Zuerst zwei und ein Halbring wird mit den hochfesten Bolzen hergestellt, die den Ring als Ganzes, den Gesamtprozeß, indem man ein Zähne Kreis Quannei Wai und oberes und untereres Ende anschließen, zeichnet und dann zeichnet und Prägeprozeßanforderungen maschinell bearbeitet.
Beseitigung der Verarbeitung des Druckes:
Der Gesamtring temperte, um Druck zu beseitigen.
Verhärtende Gesamtringoberfläche:
WENN entlang der alveolaren verhärtenden Zahnoberflächeninduktion, Härte HRC50 | 55, effektive verhärtete Schichttiefe 3 | 5mm.
Endprüfung:
Zuerst erfüllt die Entdeckungsfrequenz, die, die Härte löscht, nachdem sie die cogging Kupplungsglocke gemildert hat, die Bedingungen der Zeichnungen; Zweitens ob der maximale Außendurchmesser großeres D6944 als die Deformation 3mm ermitteln, die mechanische Korrektur erfordert, bis qualifiziert; Drittens sollte Zahn- und Leistenmagnetpulverprüfung, Qualität zwei Standardbedingungen der Anforderungen GB/T9444-88 erfüllen; Schließlich entsprechend den Zeichnungen und den technischen Anforderungen für Endprüfung.
