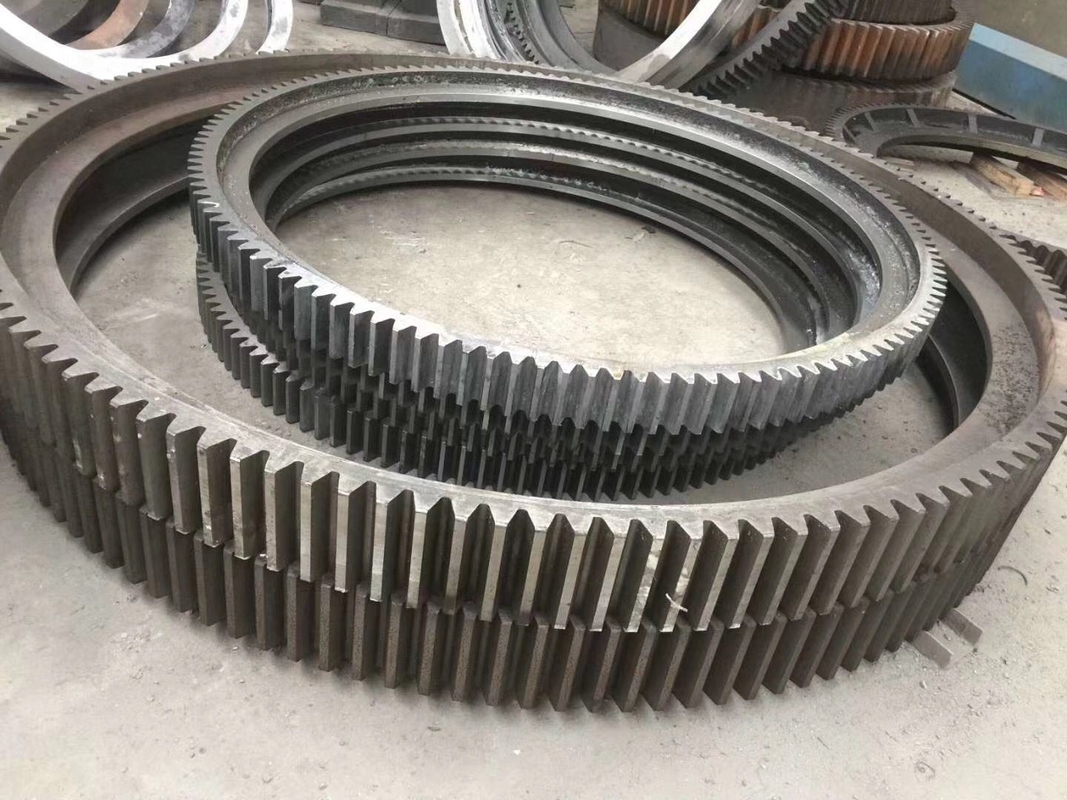

Bergbaumühlgurt-Gang, Ritzel, großer Ring Gear With Maximum Diameter 16m
1. Gurt-Gänge: Drehrohrofen-Gurt-Gang, Ballmühlegurt-Gang
Die Gurt-Gänge, die angeboten werden, finden umfangreiche Anwendung in den verschiedenen Branchen, die in der Eisenschwammbetriebs-, -stahl- u. -zementindustrie, Minenindustrie, Windmühlen sowie in anderen Branchen umfassen. Diese werden im Modulbereich von Modul 10 zu Modul 70 und in den minimalen Durchmessern von 100 Millimeter bis 15000 Millimeter zur Verfügung gestellt. Weiter enthalten diese Höchstgewicht von 70 M.Ü.-Einzelstücken. Hier enthalten die Strecke der verhärteten u. Grundgetriebe/der Gänge des schraubenartigen/doppelten Stirnradgetriebes der WurmGetriebe,/der Getriebe, der Schraubenartig-Schrägflächengetriebe, der planetarischen Getriebe und anderer.
2. Produktparameter des großen Ringes für Mühlgurtgang
| Einzelteil |
Strukturelle Eigenschaften |
Verarbeitung des Maßes |
Testinhalt |
| Gurt-Gang |
(1) GS42CrMo4Alloy-Stahl (korporative eigene Standards)
HB 220~240
(2) halb-strukturiert, Y-Speiche
(3) schraubenartig
(4) angemessene Dichtungs- und Ausrichtungsstruktur des legierten Stahls (korporative eigene Standards)
|
(1) äußere Stahlraffinierung (Argon relativer Feuchtigkeit und Vakuumbehandlung)
(2) eigene hängende Sandtechnologie der Kaltformung, zum des Castings, die Zähne sicherzustellen dicht
(3) normalisierend (eigene Technologie) um zu garantieren dass die Zahnoberflächenhärte
Nachher
(4) reparieren das raue Wälzen, Freigabezeit, die gemeinsame Oberfläche, dann feine Rolle
(5) eigener selbst gemachter fein wälzender Gewindebohrer
|
(1) mechanische Eigenschaften der Castings und chemische Zusammensetzung (interner Standard)
(2) skizzierend nach Schallprüfung
(3) Halbvollenden, beendend nach Ultraschallprüfung und Magnetpulverprüfung
(4) Zahnoberflächenmagnetpulverprüfung, Härtetest
(5) Zahn-Toleranzkontrolle
(6) der Fabrikversammlungs-Laststest, zum der Genauigkeit der Größe des Gangs zu überprüfen |
3. Wir stellen Gurtgänge in drei verschiedenen Entwürfen zur Verfügung
Fabrizierter Stahl
- geschmiedeter Ring
- Walzblech
Gegossener Stahl
Duktiles (knötenförmiges) Roheisen
Fabrizierte Gänge wurden in der Vergangenheit üblichern und werden mit geschmiedeten Stahlgangkantenmaterialien und geschweißter Körperelektrostruktur konstruiert. Die Ringe werden von einem ganzen Block des legierten Stahls des hohen Widerstands hergestellt. Nach den Schruppen des Ringes, führen wir Vergütenwärmebehandlung durch, um die mechanische Eigenschaft und deshalb seine relevante Leistung zu verbessern.
Außenverzahnungen
Maximaler Durchmesser: 16000 Millimeter
Gezahnte Zahnbreite: 1700 Millimeter
Maximales Modul: 45 durch Gewindebohrer
Maximales Modul: Schlichtfräser mit 65 Gängen
Innenverzahnungen
Maximaler Durchmesser: 6500 Millimeter
Maximales Modul: 25,4
Gezahnte Zahnbreite: 400 Millimeter
Schmieden des materiellen Prozesses
Schmieden
Abschließendes Rollen
Ofenabkühlen
Steuerung auf Produktion
Wasserlöschen
Härteprüfung
Schruppen
Ultraschallprüfung und Maßinspektion
Endprüfungsbescheinigung
Anwendungen
Unsere Gurtgänge werden in den Zement- und Mineralindustrien angewendet:
Verschiedene Arten von horizontalen Mühlen
Drehtrockner
Drehrohrofen
Irgendeine andere große Hohlradanwendung
