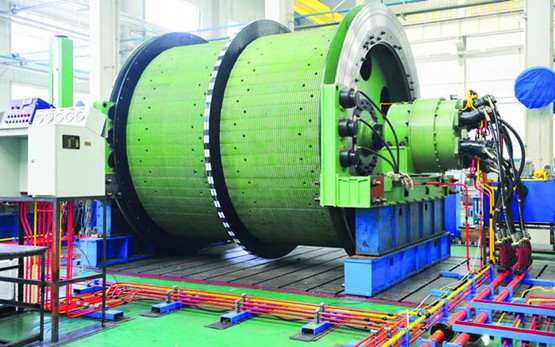

Hydraulische explosionssichere Hebemaschine, die Maschinen-Spulen-Durchmesser 2500 Millimeter hochziehend übermittelt

Hydraulische explosionssichere Hebemaschine, die Maschinen-Spulen-Durchmesser 2500 Millimeter hochziehend übermittelt

1. Grundlegende Einleitung der hydraulischen explosionssicheren hochziehenden Handkurbel

(1) benutzen Produktart hydraulische explosionssichere Hebemaschinen Reihe JT (K) YB-*×*J und Hochziehenhandkurbeln explosionssichere Kurzschlussasynchronmotoren, um bidirektionale variable Hydraulikpumpen zu fahren und fahren mehrfache Hochgeschwindigkeitshydraulikmotoren, um sich durch geschlossene Stromkreise zu drehen. Die Spule wird gefahren, um sich zu drehen durch den Reduzierer.

(2) Markierungsbeispiel:

a) Spulendurchmesser 2500 Millimeter, Spulenbreite 2000 Millimeter, Reduzierer-Antrieb, elektrohydraulisches proportionales, PLC-Steuerung, hydraulische explosionssichere Hebemaschine der digitalen Trommel der Tiefenindikatoranzeige einzelnen wird wie markiert: JKYB- 2.5×2.0J (BP) hydraulische explosionssichere Hebemaschine;

b) Spulendurchmesser 1600 Millimeter, Spulenbreite 1200 Millimeter, Reduzierer-Antrieb, hydraulische Steuerung, mechanische Tiefenindikatoranzeige. Die hydraulische explosionssichere hochziehende Handkurbel der Doppeltrommel wird wie markiert: 2JTYB- 1.6×1.2J.

2. Beförderung, technische Parameter der Maschine hochziehend

3. Anwendung und Produkteinführung der hydraulischen explosionssicheren hochziehenden Handkurbel

Hydraulische explosionssichere Hebemaschine Reihe JT (K) YB-*×*XP und Hochziehenhandkurbel werden für das Anheben und die Senkung des Personals und der Materialien in den Gelegenheiten benutzt, die explosives Gas wie Methanluftmischung und Kohlenstaub enthalten. , flüssige Integration von neuen Produkten. Zur Zeit, gibt es zwei Standardreihen des einzylindrigen und doppelten Zylinders und 18 Standardspezifikationen von Produkten, und kann zu den nichtstandardisierten Spezifikationen entsprechend Nutzerbedarfen ausgedehnt auch sein. Der Hauptgetriebemodus des Produktes nimmt den explosionssicheren Motor an, um die variable Hochdruckpumpe direkt Antrieb, fährt mehrfache quantitative Hydraulikmotoren und variable Hydraulikmotoren durch den hydraulischen geschlossenen Stromkreis und fährt dann die Spindel und die Spule, um sich durch den Planetengetriebereduzierer zu drehen, um verschiedene Arbeitsbedingungen des anhebenden Prozesses abzuschließen.

4. Technische Eigenschaften des Produktes der hydraulischen explosionssicheren hochziehenden Handkurbel

(1) gute explosionssichere Leistung;

(2) vorgeschriebene Leistung der stepless Geschwindigkeit des Stalles und langsame Operationsleistung;

(3) liegt der energiesparende Effekt auf der Hand: wegen des Gebrauches von hydraulischem Regelgetriebe, ist das System immer im Zustand der Erzeugung und bremsend unter der Zustand der Senkung, liegt der energiesparende Effekt auf der Hand. Verglichen mit der hydraulischen Handkurbel des langsamen Hydraulikmotors, hat die hydraulische mit Motorantrieb hydraulische Hochgeschwindigkeitshandkurbel hohe Übertragungseffizienz und guten energiesparenden Effekt;

(4) flexible Änderungen in den technischen Parametern, im angemessenen Zusammenbringen und im großen Raum für Auswahl: die Geschwindigkeitsverhältnisparameter des Reduzierers können entsprechend verschiedenen Lasten angemessen festgelegt werden und Geschwindigkeiten, damit die Parameter der Hydraulikpumpe und des Hydraulikmotors optimal zusammengebracht werden können, und der variable Pumpe-variable Motor wird angenommen. Der Geschwindigkeitsregelungsmodus (langsamer Hydraulikmotor kann nicht), kann die Hochgeschwindigkeits- und langsame Betriebsbedingungen Leichtlast verwirklichen der Schwerlast und gibt volles Spiel zur Ausrüstungskapazität. Verglichen mit dem langsamen Hydraulikmotorentwurf, können die ziehende Kraft oder die Geschwindigkeit unter der gleichen Energie erhöht werden; während die maximale ziehende Kraft und die Höchstgeschwindigkeit die selben sind, kann die installierte Energie verringert werden, die Strom sparen kann;

(5) können die Kompaktbauweise und das Bändchen Energie Baukosten der Kammer sparen: Wegen des Direktanschlusses zwischen dem Planetengetriebereduzierer und der Hauptwelle und des Direktanschlusses zwischen dem Hochgeschwindigkeitshydraulikmotor und dem Planetengetriebereduzierer, ist das axiale Maß der Hauptmaschine kurz, und das Hydrauliksystem wird kompakt vereinbart, also ist die Struktur kompakt und das Volumen ist klein. Sparen Sie die Kosten der Kammerinfrastruktur;

(6) hat die Ausrüstung eine lange Nutzungsdauer, sind die Standardersatzteile einfach zu kaufen und der Preis ist niedrig, ist die Wartungsarbeitsbelastung klein, und die umfassenden Operationskosten sind niedrig. Verglichen mit dem langsamen Hydraulikmotorentwurf, ist der Hochgeschwindigkeitshydraulikmotor eine hydraulische Standardkomponente mit stabiler Leistung, langem Leben, einfacher Beschaffung, niedrigem Preis und verringerter Wartungsarbeitsbelastung. Obgleich die einmalige Investition hoch ist, sind die umfassenden Betriebskosten niedrig;

(7) empfindlich, einfach und bequeme Bedienung: Nur ein Griff kann benutzt werden, um den ganzen Operationsprozeß der Handkurbel abzuschließen, und die Operation ist empfindlich zuverlässig, genau, einfach und;

(8) ist die Steigungsschwerlast, die Leistung beginnt, stabil zuverlässig, sicher und;

(9) hohe funktionierende Sicherheit und Zuverlässigkeit: Verglichen mit dem langsamen und drehmomentstarken Hydraulikmotorgetriebeentwurf, hat die starke hydraulische Handkurbel, die durch den Hochgeschwindigkeitshydraulikmotor angetrieben ist, hohe Sicherheit und Zuverlässigkeit, und es hat nie einen „Sportauto“ Unfall gegeben;

(10) komplette Sicherheitsschutzmaßnahmen, in Übereinstimmung mit den Anforderungen der „Kohlengrube-Sicherheitsvorschriften“ (Ausgabe 2001) und den Anforderungen von Kohlensicherheitszeichen: das Produkt wird mit Überrollen, übergeschwindigkeit, Überlastung, Unterspannung, Verlangsamung, Bremsbackefreigabe, Nullstellungsverriegelung, Tiefe Sicherheitsschutzgeräten wie Indikatorausfall, loser Seilwarnung, über Temperaturwarnung, Füllstandwarnung und Gefahrenbremsung ausgerüstet. Willigen Sie mit den Anforderungen von „Kohlengrube-Sicherheitsvorschriften“ und den Anforderungen von Kohlensicherheitszeichen ein;

(11) hat es bremsende Leistung der guten Sicherheit und gut, Zuverlässigkeit bremsend: der hydraulische bremsende Stromkreis, der durch das Druckventil gesteuert wird, hat die Funktion von die bremsende Verlangsamung des Anhebens der schweren Last und der Senkung der schweren Last separat einstellen. Er kann nicht nur garantieren, dass die anhebende schwere Last nicht das Seil, aber auch garantieren löst, dass die senkende schwere Last die Verlangsamungsbedingungen der Sicherheitsvorschriften erfüllt und gute bremsende Sekundärleistung hat.
