Produktdetails:
Zahlung und Versand AGB:
|
Produktbezeichnung: | Plattenzuführung | Die Situation: | neu |
---|---|---|---|
Typ: | Beförderung, Maschine hochziehend | Anwendung: | Steine und Schüttgüter |
Gewährleistung: | 12 Monate | Verwenden: | Baustoffe, chemisch |
Anwendungsindustrie: | Zementwerk, Stahlwerk, Chemiewerk & Verbrennungsanlage | Hafen: | QingDao, TianJian, Shanghai |
Dienstleistungen nach dem Verkauf: | On-line-Unterstützung, Feldinstallation, beauftragend und bilden, technische Videounterstützung aus | ||
Hervorheben: | Platten-Zufuhr,die Maschine hochziehend übermittelt,Conveying Hoisting Plate Feeder |
Schaltmaschine für die Beförderung von Plattenzufuhrmaschinen
1. Zweck
Ein Plattenzuführgerät ist eine Art kontinuierlicher Transportmaschinen, die in Bergbau, Metallurgie, Baumaterialien, Häfen, Kohle- und Chemieindustrie und Bergbauunternehmen weit verbreitet sind.Es wird hauptsächlich zur kontinuierlichen und gleichmäßigen Versorgung und Übertragung verschiedener schwerer Schüttgut und abrasiver Schüttgutmaterialien von Lagerabfällen oder Übertragungshöhlen zu Brechern verwendet, Batchgeräte oder Transportgeräte. Es ist eine der wichtigen und unverzichtbaren Geräte im Prozeß der Erz- und Rohstoffverarbeitung und der kontinuierlichen Produktion.
2. Funktionsmerkmale
(1) Der größte Teil des Antriebs ohne Last, grundsätzlich kein Überlastphänomen, gelegentlich mit Nennlast, der Empfangshocker hat maximal 70 t Kohle;
(2) Es ist erforderlich, bei Nullgeschwindigkeit zu starten, und der Geschwindigkeitsbereich beträgt 0~0,6 m/min. Es kann manuell gesteuert werden, um langsam zu beschleunigen oder zu verlangsamen.der häufiger verwendet wird und stabil läuft;
(3) Die äußere Belastung ist bei stabilem Betrieb grundsätzlich stabil, und der Aufprall ist gering;
(4) Die Umgebungstemperatur ist niedrig und der Staub ist groß.
3.Arbeitsprinzip
Als Traktionselement wird eine hochfeste Dozer-Druckschmiede-Kette mit einem Schwung von 228,6 mm (9 Zoll) verwendet.Die beiden Ketten umgehen ein Paar Antriebsräder an der Oberseite des Körpers und ein Paar Spannräder am Rücken des Körpers, um einen geschlossenen Kreislauf zu bildenJedes Kettenverbindungsstück der beiden Kettenreihen ist mit überlappenden, schweren Förderrillen ausgestattet, um eine kontinuierliche Förderleitung zu bilden, die Materialien transportieren kann.Das eigene Gewicht und das Gewicht des Materials werden durch mehrere Reihen von Stützrädern getragen, an der Karosserie montierte Kettenstützräder und Gleitbalken.und dann ist der Trägermechanismus direkt durch den Ausdehnungsschleifer und die Antriebseinrichtung verbunden, um den Niedriggeschwindigkeitsbetrieb zu betreibenDas Material, das in den Heckbehälter entladen wird, wird entlang der Förderleitung an die Vorderseite des Körpers transportiert, um den Zweck der kontinuierlichen und gleichmäßigen Zufuhr der unteren Arbeitsmaschine zu erreichen.
4.Arbeitszweck
Es handelt sich um eine Art kontinuierlicher Transportmaschinen, die in Bergbau, Metallurgie, Baustoffen, Hafen-, Kohle- und Chemieindustrie und Bergbauunternehmen weit verbreitet sind.Es wird hauptsächlich für die kontinuierliche und gleichmäßige Versorgung und Übertragung verschiedener großer Gewichte und abrasiver Schüttgut aus dem Lagerbehälter oder dem Transfertrichter zum Brecher verwendet, Batchgerät oder Transportgerät. Es ist eine der wichtigen und wesentlichen Ausrüstungen in der Erz- und Rohstoffverarbeitung und im kontinuierlichen Produktionsprozess.
5. Technische Parameter der Förderhebe-Maschine
Modell | Breite des Schlitzes ((mm) | Abstand zwischen Kopf- und Heckachsenmitte ((mm) | Geschwindigkeit ((m/s) | Futtergröße ((mm) | Kapazität (t/h) |
WBL100-6 | 1000 | 6000 | 0.01-0.1 | ¥500 | 80 bis 160 |
WBL100-12 | 1000 | 12000 | 0.05-0. Das ist das Richtige.1 | ¥500 | 60 bis 130 |
WBL120-4 | 1200 | 4000 | 0.014-0.08 | ¢600 | 45 bis 150 |
WBL120-6 | 1200 | 6000 | 0.01-0.1 | ¢600 | 80 bis 160 |
WBL120-11 | 1200 | 11000 | 0.01-0.1 | ¢600 | 50 bis 100 |
WBL120-19 | 1200 | 19000 | 0.014-0.09 | ¢600 | 45 bis 150 |
WBL125-6 | 1250 | 6000 | 0.014-0.08 | ¥ 700 | 45 bis 150 |
WBL125-12 | 1250 | 12000 | 0.014-0.08 | ¥ 700 | 45 bis 150 |
WBL140-8 | 1400 | 8000 | 0.017-0.17 | ₹ 900 | 100 bis 200 |
WBL140-16 | 1400 | 16000 | 0.006-0. Das ist nicht wahr.06 | ₹ 900 | 20 bis 200 |
WBL150-5 | 1500 | 5000 | 0.014-0.08 | ¥ 700 | 85 bis 288 |
WBL150-15 | 1500 | 15000 | 0.006-0. Das ist nicht wahr.06 | ¥ 700 | 20 bis 200 |
WBL150-10.5 | 1500 | 10500 | 0.006-0. Das ist nicht wahr.06 | ¥ 700 | 20 bis 200 |
WBL160-6 | 1600 | 6000 | 0.017-0.17 | ¥800 | 61 bis 610 |
WBL160-9 | 1600 | 9000 | 0.076 | ¥800 | 180 |
WBL180-8 | 1800 | 8000 | 0.022-0.046 | ¥800 | 100 bis 1000 |
WBL180-12 | 1800 | 12000 | 0.05 | ¥800 | 360 |
WBL220-10 | 2200 | 10000 | 0.018-0.055 | ¥1500 | 220 bis 680 |
WBL240-10 | 2400 | 10000 | 0.018-0.055 | ¥1500 | 220 bis 680 |
6.Leistungsmerkmale des Plattenzuführers
Die Traktionskette verwendet eine langgefächerte Platten-Stift-Rollkette, und alle Teile der Kette sind aus Legierungsstahlmaterial und wurden wissenschaftlich wärmebehandelt, mit guter Verschleißfestigkeit,hohe Zugfestigkeit und lange Lebensdauer. Verstärkt, hat der Tankkörper eine gute Steifigkeit und die Tragfähigkeit ist groß.Der Antriebsmotor verwendet einen Drehzahlregler, und die Laufgeschwindigkeit ist einstellbar, so daß die Fördermenge vernünftiger ausgewählt werden kann.und es gibt auch verschiedene Kombinationen von horizontalen und schrägen LayoutsDie Förderlänge einer einzelnen Maschine beträgt 60 m oder weniger und die Hebhöhe 30 m oder weniger. Der maximale Förderwinkel beträgt 075°.Die Materialtemperatur beträgt 600°C oder wenigerDie Modelle lassen sich in leichte, mittlere und schwere Vorhängen-Fütterungen unterteilen.

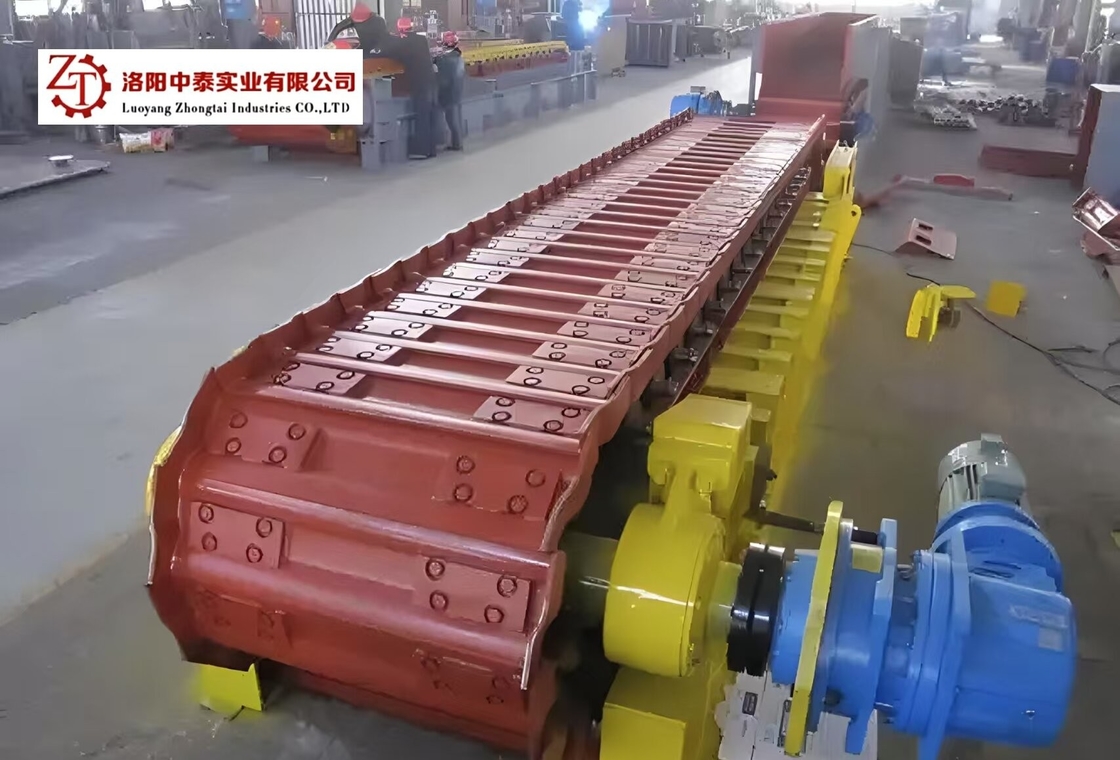

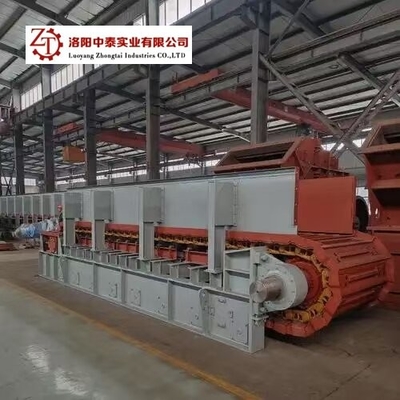

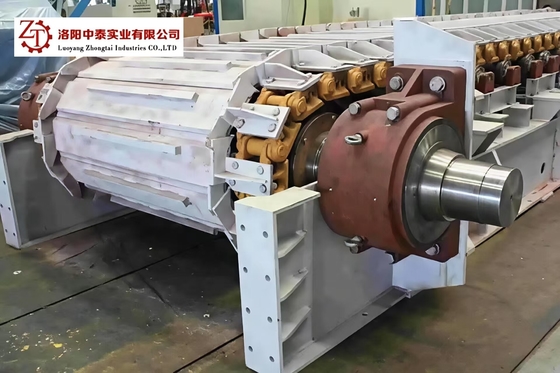

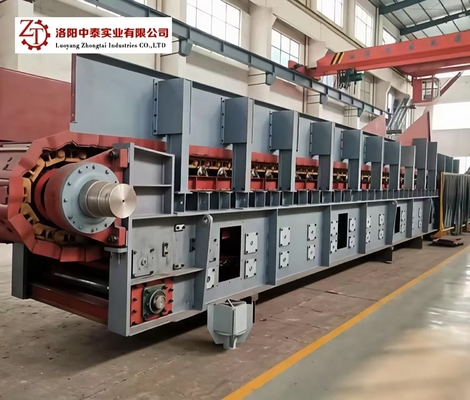

7.Fotobeschreibung der Förderhebermaschine
Ansprechpartner: Mr. David
Telefon: 86-18637916126
