Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Schleifmaschine | Bedingung: | Neu |
|---|---|---|---|
| Art: | Erz-Schleifmühle | Anwendung: | Steine und Massenmaterialien |
| Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
| Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
| Markieren: | 25 TPH-Erz-Schleifmühle,18 TPH-Erz-Schleifmühle,25 TPH-Erz-Schleifmaschine |
||
Schleifmaschine-Erz-Schleifmühle PLC steuern Standard des Amerikaner-AGMA
1. Grundlegende Einleitung der Schleifmaschine
Schleifmühle ist die Hauptausrüstung im Pelletisierungsprozeß. Sie behandelt Materialien mit einem Wassergehalt von 8% bis 13%, damit die Materialien völlig Misch- und verfeinert sind, und die Fläche der materiellen Partikel wird erhöht. Der Gebrauch der Schleifmühle kann das Produktionsverfahren von Kugeln verkürzen, Energieverbrauch der Ausrüstung zu sparen und verbessert die Qualität von Kugeln und von Metallwiederfindungsrate, Arbeitsbedingungen und Umweltschutzzustände, etc. zu verbessern, also ist er schnell im Pelletisierungsprozeß gefördert worden.
2. Technische Eigenschaften der Schleifmaschine
(1) umfassen die Getriebeformen, die durch die Trommelmühle benutzt werden, Randbroschüre, Mittel-Antrieb, Mehrpunktzahnradeingriffrand-Antrieb, etc.; die Antriebsformen umfassen Asynchronmotor + Reduzierer + Zahntrieb + großer Gang und Synchronmotor- + Luftkupplung + Zahntrieb + großer Gang;
(2) im Allgemeinen wird die Stützmethode von statischen und Staudrucklagern an beiden Enden angenommen, und eine gekapselte selbstausrichtende 1200 Linie Kontakt ‚Rockerart‘ Lager wird benutzt. Volle Unterstützung des statischen Drucks;
(3) ist der große offene Gang entsprechend dem amerikanischen AGMA-Standard entworfen, ausgerüstet mit einem und zuverlässigen Gangverschlossenen umschlag, und ausgerüstet mit einem automatischen Spray des Glyzerins, der Gerät schmiert;
(4) ist der Zylinder die Schlüsselkomponente der Mühle, und ein Computer wird benutzt, um Finit-Element-Methode auf ihm durchzuführen, um die Zuverlässigkeit seines Gebrauches sicherzustellen;
(5) werden die großen und mittelgroßen Mühlen mit langsamen Antriebsgeräten ausgerüstet;
(6) werden große und mittelgroße Mühlen mit Hochs und Tiefs-Druck-Schmierungsstationen ausgerüstet;
(7) nimmt die Steuerung und das Schutzsystem PLC-Steuerung an.
technische Parameter der Schleifmühle 3.Ore
| NEIN. | Projekt | Einheit | Zahl | |||||
| 1 | Modell | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | Zylinder-innerer Durchmesser | Millimeter | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | Zylinder-Nutzlänge | Millimeter | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | Nutzleistung des Zylinders | m3 | 21,4 | 29,3 | 39,5 | 55,6 | 73,6 | |
| 5 | Höchstlast | Material | t | 3,4 | 5 | 6 | 8,7 | 11,3 |
| Stahlball | t | 24 | 32 | 44 | 64 | 83 | ||
| 6 | Zylinder-Funktions-Revolutionen | r/min | 21,95 | 19,28 | 16,5 | 15,47 | 14,3 | |
| 7 | Kapazität | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | Energie | Kilowatt | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | Hauptreduzierer-Geschwindigkeits-Verhältnis | 5,0 | 5,0 | 4,96 | 6,74 | 7,1 | ||
| 10 | Langsamer Antrieb | Energie | Kilowatt | 11 | 11 | 11 | 11 | |
| Reduzierer-Geschwindigkeits-Verhältnis | 90 | 500 | 355 | 90 | ||||
| Ertrag-Revolutionen | r/min | 1,62 | 1,94 | 2,056 | 2,06 | |||
| 11 |
Schraubenzufuhr (Auch verfügbar für die Gurtfütterung) |
Energie | Kilowatt | 11 | 22 | 22 | 22 | 30 |
| Ertrag-Revolutionen | r/min | 23,3 | 23,3 | 23,3 | 23,25 | 23,25 | ||
| Geschwindigkeits-Verhältnis | 43 | 43 | 43 | 43 | 43 | |||
| 12 | Maße (L×W×H) | Millimeter | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | Maschinengewicht (ausschließlich des Motors und der elektronischen Steuerung) | t | 63 | 92 | 122,1 | 135 | 180 | |
| Anmerkung: 1. Das Gewicht der Maschine umfasst nicht das Gewicht des Motors, der elektrischen Steuerung, dünnen der Ölstation und der reibenden Medien. | ||||||||
4. Das Arbeitsprinzip der Schleifmaschine
Wenn der Zylinder durch den großen periphergang angetrieben, um sich zu drehen, wird das Material durch den reibenden mittleren Stahlball ausgewirkt, und das Reiben zwischen dem Ball und dem Ball und zwischen dem Ball und der Zylinderfutterplatte stellt völlig die neue Oberfläche des Materials heraus und wird völlig gemischt. Es ist von der Mühle durch die Ausmündung entladen und den folgenden Prozess einträgt. Diese Maschine kann die Menge des Bentonits effektiv verringern hinzufügte und verbessert die Stärke von grünen Bällen.

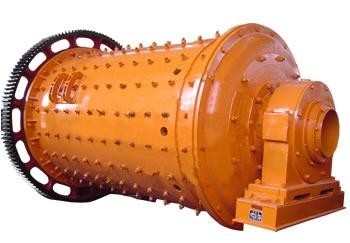

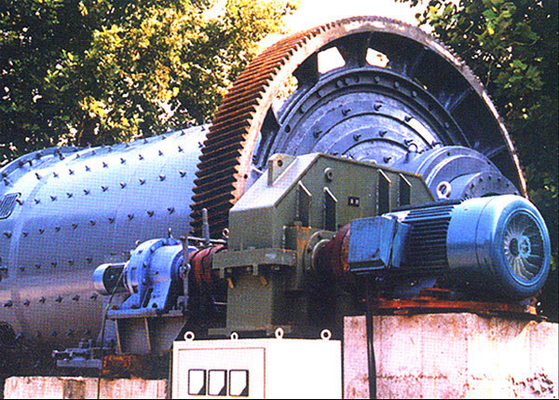

Fotoerklärung der Schleifmühle 5.Ore
