| Produktname: | Raymond-Mühle | Bedingung: | Neu |
|---|---|---|---|
| Art: | Erz-Schleifmühle | Anwendung: | Steine und Massenmaterialien |
| Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
| Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
| Markieren: | 30mm Zufuhr-Erz-Schleifmühle,30mm Zufuhr Raymond Mill,Raymond Mill For Purification |
||
Zufuhr-Größen-Gerät Raymond Mill Ore Grinding Mills 30mm für Reinigung
1. Hauptstruktur von Raymond-Mühle
Die Struktur der Maschine wird hauptsächlich aus Hauptmaschine, Analysator, Fan, EndproduktZyklonenscheider, feinem PulverZyklonenscheider und Lufteinlass verfasst. Unter ihnen besteht die Hauptmaschine einem Rahmen, einer Lufteinlaufspirale, einem Blatt, einer Schleifrolle, einem reibenden Ring und aus einer Abdeckung.
2. Funktionsprinzip von Raymond-Mühle
Beim Arbeiten, werden die pulverisiert zu werden Materialien in die Maschine vom Futtergeber auf der Seite der Maschinenabdeckung eingezogen und bauen auf das Schleifrollegerät, das auf dem Pflaumenblütenrahmen der Hauptmaschine verschoben wird, um die vertikale Achse zu rotieren und drehen sich gleichzeitig, wegen der Zentrifugalkraft während der Rotation, schwingt die Schleifrolle nach außen und Pressen gegen den reibenden Ring, damit die Schaufel oben das Material schaufelt und es zwischen die Schleifrolle und den reibenden Ring sendet.
technische Parameter der Schleifmühle 3.Ore
| Raymond-Mühlmodell und technische Parameter | ||||||
| Modell | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| Parameter | ||||||
| ZufuhrTeilchengröße (Millimeter) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Fertige Teilchengröße (Millimeter) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Schiebeproduktion unterschiedlicher materieller Feinheit (T) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Zentrale Wellengeschwindigkeit (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Reibender Ringdurchmesser (Millimeter) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Rollendurchmesser (Millimeter) | 450 | 410 | 320 | 260 | 210 | 140 |
| Rollenhöhe (Millimeter) | 250 | 190 | 160 | 150 | 150 | 100 |
| Wirtsmotor | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Ventilatormotor | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Analysator-Motor | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. WindAuswahlverfahren von Raymond-Mühle
Nachdem das Material gerieben ist, brennt der Fan den Wind in das Hauptgehäuse durch, um das Pulver zu explodieren, das durch den Analysator sortiert wird, der über die reibende Kammer gesetzt wird. Das Material mit übermäßigen Feinheitsfällen in die reibende Kammer für das Nachschleifen. Sie kommt den Wirbelsturmkollektor mit dem Windfluß und wird durch den Pulverausgang nach Sammlung entladen, die das Endprodukt ist. Die Luftströmung wird zum Fan durch das Rückholluftrohr am oberen Ende des großen Wirbelsturmkollektors zurückgebracht. Der Luftweg verteilt und Flüsse unter Unterdruck. Der erhöhte Luftvolumen des Heizluftweges ist durch das Auspuffrohr zwischen dem Ventilator und der Hauptmaschine entladen und die kleine Wirbelsturmsammlung einträgt. Gerät für Reinigung.

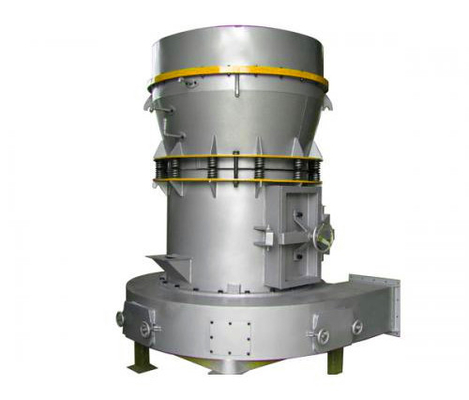

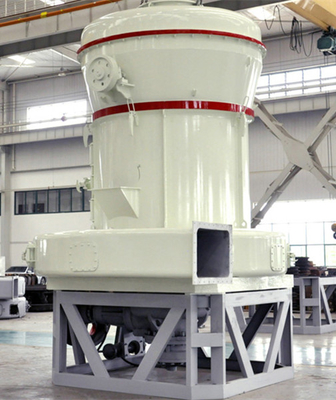

Fotoerklärung der Schleifmühle 5.Ore
