Produktname: | Rohrmühle | Bedingung: | Neu |
---|---|---|---|
Art: | Erz-Schleifmühle | Anwendung: | Steine und Massenmaterialien |
Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
Gewicht: | 92-485t | Energie: | 570-4200kw |
Markieren: | Rohr-Mühlerz-Schleifmühle,Asynchronmotor-Erz-Schleifmühle,Erz-Schleifmühle PLC-Steuerung |
Erz-Schleifmühle-Rohr-Mühle
1. Technische Eigenschaften der Mühle (Erzschleifmühle)
(1) umfassen die Getriebeformen, die durch die Trommelmühle benutzt werden, Randbroschüre, Mittel-Antrieb, Mehrpunktzahnradeingriffrand-Antrieb, etc.; die Antriebsformen umfassen Asynchronmotor + Reduzierer + Zahntrieb + großer Gang und Synchronmotor- + Luftkupplung + Zahntrieb + großer Gang;
(2) im Allgemeinen wird die Stützmethode von statischen und Staudrucklagern an beiden Enden angenommen, und eine gekapselte selbstausrichtende 1200 Linie Kontakt ‚Rockerart‘ Lager wird benutzt. Volle Unterstützung des statischen Drucks;
(3) ist der große offene Gang entsprechend dem amerikanischen AGMA-Standard entworfen, ausgerüstet mit einem und zuverlässigen Gangverschlossenen umschlag, und ausgerüstet mit einem automatischen Spray des Glyzerins, der Gerät schmiert;
(4) ist der Zylinder die Schlüsselkomponente der Mühle, und ein Computer wird benutzt, um Finit-Element-Methode auf ihm durchzuführen, um die Zuverlässigkeit seines Gebrauches sicherzustellen;
(5) werden die großen und mittelgroßen Mühlen mit langsamen Antriebsgeräten ausgerüstet;
(6) werden große und mittelgroße Mühlen mit Hochs und Tiefs-Druck-Schmierungsstationen ausgerüstet;
(7) nimmt die Steuerung und das Schutzsystem PLC-Steuerung an.
2. Grundlegende Einleitung der Rohrmühle (Erzschleifmühle)
Die Rohrmühle ist entworfen, um die Vorteile und die Nachteile des reibenden Systems des Offenflusses zu nutzen und hat bedeutende Verbesserungen zur traditionellen Ballmühle gemacht. Der Ertrag der Maschine ist erheblich verbessert worden, und die Pulverfeinheit und spezifische die Fläche haben sich erhöht, hohen Ertrag und hohe Feinheit verwirklicht und einen neuen Typ reibende Ausrüstung für die Produktion des hochwertigen Zementes zur Verfügung gestellt.
Die Luokuang-Rohrmühle justiert das materielle Niveau jedes Behälters mit seinem einzigartigen kombinierten Fachbrett und Entladungsgitterbrett, erhöht das Belüftungsvolumen und verbessert die Bedingungen innerhalb der Mühle; gleichzeitig nimmt sie einen neuen Typ Futterbrett an, justiert die Geschwindigkeit der Mühle und optimiert den Gangentwurf und die Schmierungsparameter der Lagerbuchse werden verbessert, wird die laufende Stabilität und die Nutzungsdauer der Mühle erhöht, und die reibende Leistungsfähigkeit wird verbessert.
Unter der Bedingung, die andere Parameter unverändert bleiben, wird der Ertrag pro Einheit um 20% erhöht, und die Leistungsaufnahme pro Einheitsprodukt wird um 10-12% verringert; im reibenden Offenfluß, kann die spezifische Fläche des Zementes 320m2/kg erreichen.
3. Technische Eigenschaften der Luokuang-Rohrmühle (Erzschleifmühle)
(1) Getriebeform: Mittelgetriebe und Randgetriebe (einschließlich Randgetriebe in Form von dem Mehrpunktzahnradeingriff). Große und mittelgroße Mühlen werden mit langsamen Antrieben ausgerüstet.
(2) der Stützmodus der Mühle: tragende Hauptart, doppelte gleitende Schuhart und hybride Art (ein Hauptlager bei einem Ende und einem Ende, die Schuh schieben). Lagerbuchsen und Unterstützungsauflagen werden durch werkzeugmaschinen verarbeitet. Alle drei Unterstützungen werden mit dem Hochs und Tiefs-Druck ausgerüstet, der Geräte schmiert.
(3) Drehteil: der Zylinderkörper wird automatisch geschweißt, ist die Schweißungsnaht 100% Ultraschallprüfung, wird der Zylinderkörper getempert, als Ganzes nachdem man geschweißt hat, und der schweißende Druck wird völlig beseitigt; der Zylinderkörper wird durch eine große spezielle Maschine auf einmal verarbeitet, die effektiv die Schleifringe an beiden Enden sicherstellt. (Hauptlager) coaxiality, damit die Ausrüstung glatt laufen kann.
(4) Fütterung und Entladung des Gerätes: Es gibt spezielle Dichtungen mit den dynamischen und statischen Gelenken wie der hohlen Welle oder der Getriebeverbindung, zu garantieren, dass sie nicht Öl oder Asche leckt.
(5) Systemsteuerung: Das gesamte Mühlsystem wird durch PLC gesteuert, der Temperaturinspektion und Erschütterungsentdeckung des Mühlstützgerätes und aller Lager und Schmieröls des Reduzierers verwirklichen kann, und kann gemeinsame Steuerung des Computers mit der zentralen Leitstelle verwirklichen.
Technische Parameter der Erzschleifmühle
Modell | U/min (r/min) | Zufuhr-Größe (Millimeter) | Kapazität (t/h) | Abschleifendes Körperladen (t) | Hauptmotor | Hauptverlangsamer | Gewicht (T) | |||
Modell | Energie (Kilowatt) | U/min (r.p.m) | Modell | Geschwindigkeitsverhältnis | ||||||
φ2.2×11 | 20,91 | ≤25 | 15~17 | 50 | TR1512-8 | 570 | 740 | Zd80 | 5,6 | 92 |
φ2.4×8 | 20,91 | ≤25 | 14~18 | 39.5~42 | TRQ1512-8 | 570 | 740 | Zd80-9 | 5 | 76,4 |
φ2.4×9 | 20,91 | ≤25 | 23~25 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20,91 | ≤25 | 16~22 | 50 | TR1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5,6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6,3 | 131 |
φ2.6×10 | 20,6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6,3 | 140 |
φ2.6×13 | 20,6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6,3 | 158 |
φ3.0×9 | 19,13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7,1 | 148 |
φ3×11 | 18,92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 177 |
φ3×12 | 18,92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7,1 | 182 |
φ3×13 | 18,92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7,1 | 200,7 |
φ3.2×11 | 18,3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7,15 | 213,6 |
φ3.2×13 | 18,7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7,15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | TS130-A-F1 | 257,6 | |
φ4×13 | 16,3 | ≤25 | 78~80 | 191 | YRKK900-80 | 2800 | 745 | JS140-A | 348 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | YR1000-8 | 4200 | 740 | J3160-C | 485 |

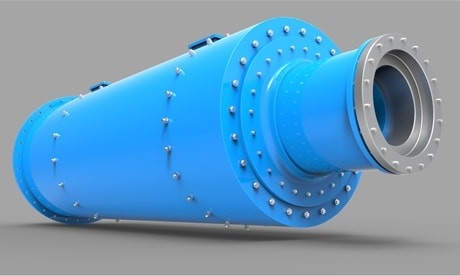

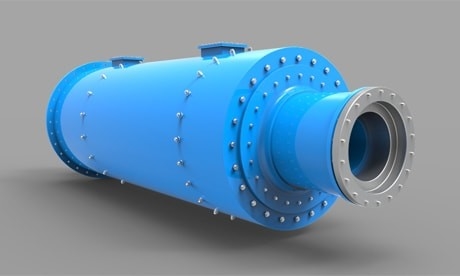

Erzschleifmühle-Fotoerklärung
