Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Stahlball-Mühle | Bedingung: | Neu |
|---|---|---|---|
| Art: | Erz-Schleifmühle | Anwendung: | Steine und Massenmaterialien |
| Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
| Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
| Gewicht: | 23000-252000kg | Energie: | 75-2000kw |
| Markieren: | Mühle des Stahlball-50TPH,Stahlball-Mühlasynchronmotor,Reiben des Stahlballs 50TPH |
||
Standard Stahlball-Mühlerz-Schleifmühle-Asynchronmotor PLC-Steueragma
Ⅰ. Einleitung der Stahlballmühle
Stahlball-Kohlenmühle ist die Hauptausrüstung des Kohlenpulver-Vorbereitungssystems im Wärmekraftwerk. Gleichzeitig ist es auch für die Pulverisierung von Systemen wie Zementindustrie, Hüttenindustrie, chemische Industrie, Zuckerindustrie, etc. passend. Es ist für die Zerquetschung der Kohle der verschiedenen Härte weitverbreitet. Seine Funktion ist, Kohle einer bestimmten Größe in Kohlenstaub für Kesselverbrennung zu trocknen, zu zerquetschen und zu reiben. Stahlball-Kohlenmühlen sind durch Wärmekraftwerke im In- und Ausland weitverbreitet. Entsprechend Statistiken machen Stahlball-Kohlenmühlen mehr als 60% aller Arten Kohlenmühlen in den inländischen Kraftwerken aus.
Kohlenmühle ist eine Art Ballmühle. Einleitung der Stahlball-Kohlenmühlsteinkohle.
Ⅱ. Funktionsprinzip der Stahlball-Kohlenmühle
Kohlenmühle ist eine Maschine für Zerquetschungsund reibende Kohle in Kohlenstaub, und es ist eine wichtige zusätzliche Ausrüstung für Kohlenstaubofen. Der reibende Prozess der Kohle ist der Prozess, in dem Kohle oben defekt ist und seine Fläche wird ununterbrochen erhöht. Kohle ist Boden in Kohlenstaub in einer Kohlenmühle, hauptsächlich indem sie zerquetscht, zerquetscht und pulverisiert. Kohlenmühlen können in langsame Kohlenmühlen, mittlere Geschwindigkeits- Kohlenmühlen und Hochgeschwindigkeitskohlenmühlen entsprechend der Drehzahl der Kohle-reibenden Verschleißteile unterteilt werden.
Ⅲ. Stahlball-Kohlenmühlgebrauch
Kohlenmühlen/Kohlenmühlen sind im Zement, Kieselsäureverbindungsprodukte, Reduktions- und Glaskeramik der Düngemittel, Eisen- und des Nichteisenmetalls der Neubaumaterialien, der refraktären Materialien, und andere Produktionsindustrien weitverbreitet, verschiedene Erze und andere grindable Materialien zu trocknen. oder nass Reiben.
Ⅳ. Die technischen Eigenschaften der Mühle sind:
(1) umfassen die Getriebeformen, die durch die Trommelmühle benutzt werden, Randbroschüre, Mittel-Antrieb, Mehrpunktzahnradeingriffrand-Antrieb, etc.; die Antriebsformen umfassen Asynchronmotor + Reduzierer + Zahntrieb + großer Gang und Synchronmotor- + Luftkupplung + Zahntrieb + großer Gang;
(2) im Allgemeinen wird die Stützmethode von statischen und Staudrucklagern an beiden Enden angenommen, und eine gekapselte selbstausrichtende 1200 Linie Kontakt ‚Rockerart‘ Lager wird benutzt. Volle Unterstützung des statischen Drucks;
(3) ist der große offene Gang entsprechend AGMA-Standard entworfen, ausgerüstet mit einem und zuverlässigen Gangverschlossenen umschlag, und ausgerüstet mit einem automatischen Glyzerinspray-Schmierungsgerät;
(4) ist der Zylinder die Schlüsselkomponente der Mühle, und ein Computer wird benutzt, um Finit-Element-Methode auf ihm durchzuführen, um die Zuverlässigkeit seines Gebrauches sicherzustellen;
(5) werden die großen und mittelgroßen Mühlen mit langsamen Antriebsgeräten ausgerüstet;
(6) werden große und mittelgroße Mühlen mit Hochs und Tiefs-Druck-Schmierungsstationen ausgerüstet;
(7) nimmt die Steuerung und das Schutzsystem PLC-Steuerung an.
Technische Parameter der Erzschleifmühle
| Modell | Zylinder-Größe (Millimeter) | Zylinder-Geschwindigkeit (r/min) | Ball-Last (T) |
Zufuhr-Größe (Millimeter) |
Kapazität (t/h) |
Energie (Kilowatt) |
Maß (Millimeter) |
Gewicht (Kilogramm) | |
| Durchmesser | Länge | ||||||||
| DTM1722 | 1700 | 2200 | 24,5 | 5 | ≤25 | 2-3 | 75 | 6685×3500×3000 | 23000 |
| DTM1725 | 1700 | 2500 | 24,5 | 7,5 | ≤25 | 3-5 | 90 | 7026×3745×3295 | 24600 |
| DTM2126 | 2100 | 2600 | 22,81 | 10 | ≤25 | 4-6 | 160 | 7891×4930×3800 | 35000 |
| DTM2133 | 2100 | 3300 | 22,81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691×4930×3800 | 38000 |
| DTM2137 | 2100 | 3700 | 22,81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110×4930×3800 | 40000 |
| DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070×4980×3400 | 37400 |
| DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450×4980×3400 | 38800 |
| DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850×4980×3400 | 41000 |
| DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450×4980×3400 | 43600 |
| DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500×5340×4300 | 45143 |
| DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000×5340×4300 | 48800 |
| DTM2532 | 2500 | 3200 | 20,3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810×5450×4194 | 50780 |
| DTM2536 | 2500 | 3600 | 20,3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210×5450×4194 | 54900 |
| DTM2539 | 2500 | 3900 | 20,3 | 22 | ≤25 | 8.6-10 | 320 | 11000×5450×4194 | 59000 |
| DTM2935 | 2900 | 3500 | 19,1 | 22 | ≤25 | 11-12 | 380 | 10715×6355×4846 | 71000 |
| DTM2941 | 2900 | 4100 | 19,1 | 30 | ≤25 | 11.8-14 | 475 | 11522×6355×4846 | 75000 |
| DTM2947 | 2900 | 4700 | 19,1 | 35 | ≤25 | 13-16.4 | 570 | 12195×6355×4846 | 81000 |
| DTM3247 | 3200 | 4700 | 18,4 | 44 | ≤25 | 20 | 630 | 12600×7201×5435 | 120000 |
| DTM3258 | 3200 | 5800 | 18,4 | 55 | ≤25 | 25 | 800 | 14143×7201×5435 | 135000 |
| DTM3560 | 3500 | 6000 | 17,57 | 64 | ≤25 | 30 | 1000 | 14460×8451×5435 | 175000 |
| DTM3570 | 3500 | 7000 | 17,57 | 75 | ≤25 | 35 | 1200 | 15460×8451×5435 | 182000 |
| DTM3872 | 3800 | 7200 | 16,54 | 90 | ≤25 | 42 | 1700 | 16730×9249×5900 | 240000 |
| DTM3883 | 3800 | 8300 | 16,54 | 95 | ≤25 | 50 | 2000 | 17820×10169×5900 | 252000 |

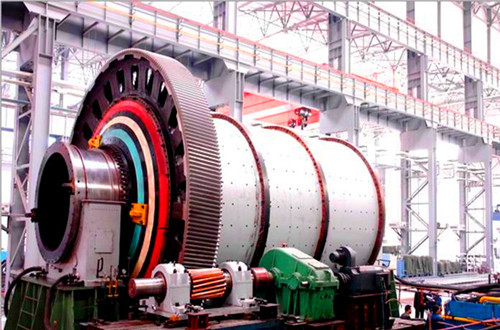

Erzschleifmühle-Fotoerklärung
Ansprechpartner: Mr. David
Telefon: 86-18637916126
