| Produktname: | Rod Mill | Bedingung: | Neu |
|---|---|---|---|
| Art: | Erz-Schleifmühle | Anwendung: | Steine und Massenmaterialien |
| Garantie: | 12 Monate | Uasge: | Baumaterialien, Chemikalie |
| Anwendungs-Industrie: | Zementfabrik, Stahlwerk, Chemiefabrik u. Verbrennungsofen | Hafen: | Qingdao, TianJian, Shanghai |
| Gewicht: | 20-175t | Energie: | 75-1400kw |
Erz-Schleifmühle Rod Mill
Ⅰ. Grundlegende Einleitung der Stabmühle (Erzschleifmühle)
Die Firma kann Stabmühlen von verschiedenen Spezifikationen und von Modellen unter 8m im Durchmesser liefern. Stabmühlen können für das Primärreiben im Kunststeinsand benutzt werden, die Mineralverarbeitung, chemische Industrie, elektrischen Strom und andere Industrien.
Ф4.3×6m-Stabmühle ist eine umfangreiche Stabmühle, die in der chemischen Industrie der Kohle und in der Kohlewasserschlammindustrie benutzt wird. Dieser Stabmühlesatz Ausrüstung verwendet effektiv moderne Design-Methoden wie computergesützte Konstruktion, Finit-Element-Methode und Optimierungsentwurf.
Im Hinblick auf nass Stabmühlen haben viele inländischen chemischen Firmen und ausgeprüfte Stabmühlen hergestellt.
Bauend auf das Kohlevergasungsprojekt, beschleunigen Sie die Marktentwicklung und die Förderung der Stabmühle des Projektes Φ 4.7×6m der weiteren Verfolgung (Nassverfahren).
Stabmühle ist eine Reihe umfangreiche Mühlen von Luokuang.
Ⅱ. Spezifikationen und Modelle von Rod Mills in Luoyang (Erzschleifmühle)
(1) Stabmühle: verschiedene Spezifikationen mit den verschiedenen Konfigurationen, die von φ1.5x3.0 bis zu φ3.5x5.8m und effektivem Volumen von 4,6 bis zu 60.7m3 reichen;
(2) Kohlenwasserschlamm-Stabmühle: verwendet für die Vorbereitung des Kohlenwasserschlamms für Texaco-Gasproduktion in der chemischen Industrie. Verschiedene Spezifikationen mit den verschiedenen Konfigurationen, die von φ3.2x4.5 zu φ4.0x6.7m reichen, und das maximale effektive Volumen ist 77.6m3;
Ⅲ. Technische Eigenschaften der Stabmühle (Erzschleifmühle)
(1) umfassen die Getriebeformen, die durch die Trommelmühle benutzt werden, Randbroschüre, Mittel-Antrieb, Mehrpunktzahnradeingriffrand-Antrieb, etc.; die Antriebsformen umfassen Asynchronmotor + Reduzierer + Zahntrieb + großer Gang und Synchronmotor- + Luftkupplung + Zahntrieb + großer Gang;
(2) im Allgemeinen wird die Stützmethode von statischen und Staudrucklagern an beiden Enden angenommen, und eine gekapselte selbstausrichtende 1200 Linie Kontakt ‚Rockerart‘ Lager wird benutzt. Volle Unterstützung des statischen Drucks;
(3) ist der große offene Gang entsprechend dem amerikanischen AGMA-Standard entworfen, ausgerüstet mit einem und zuverlässigen Gangverschlossenen umschlag, und ausgerüstet mit einem automatischen Spray des Glyzerins, der Gerät schmiert;
(4) ist der Zylinder die Schlüsselkomponente der Mühle, und ein Computer wird benutzt, um Finit-Element-Methode auf ihm durchzuführen, um die Zuverlässigkeit seines Gebrauches sicherzustellen;
(5) werden die großen und mittelgroßen Mühlen mit langsamen Antriebsgeräten ausgerüstet;
(6) werden große und mittelgroße Mühlen mit Hochs und Tiefs-Druck-Schmierungsstationen ausgerüstet;
(7) nimmt die Steuerung und das Schutzsystem PLC-Steuerung an.
Technische Parameter der Erzschleifmühle
| Modell | Zylinder-Durchmesser (Millimeter) |
Zylinder-Länge (Millimeter) |
Effektives Volumen (m-³) |
Mühlgeschwindigkeit (r/min) |
Abschleifendes Körper-Laden (t) | Übergangsmethode | Elektromotor |
Maße (L×W×H) |
Gewicht (T) |
|
| Energie (Kilowatt) |
Drehende Geschwindigkeit (r/min) |
|||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | Rand | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5,8 | 20 | 10,2 | 90 | 980 | 7.6×3.5×3.1 | 40,4 | |
| MB21×30 | 2100 | 3000 | 8,8 | 19,4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
| MB21×36 | 2100 | 3600 | 10,8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52,5 | |
| MB24×30 | 2400 | 3000 | 11,8 | 18,2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
| MB27×36 | 2700 | 3600 | 18,8 | 17,5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
| MB30×40 | 3000 | 4000 | 25,9 | 16,2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
| MB32×45 | 3200 | 4500 | 33 | 15,5 | 56 | 630 | 167 | 16×8×5.6 | 111,5 | |
| MB32×48 | 3200 | 4800 | 34 | 15,5 | 60 | 710 | 740 | 12×7×6 | 121,2 | |
| MB36×54 | 3600 | 5400 | 50 | 14,5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
| MB38×52 | 3800 | 4200 | 54,1 | 14,2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
| MB38×58 | 3800 | 5800 | 60,3 | 14,2 | 112,2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
| MB40×60 | 4000 | 6000 | 70 | 14,0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | |

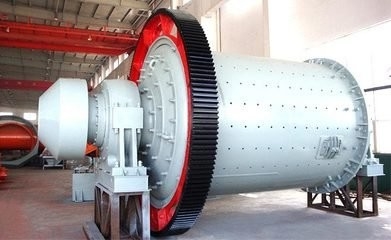

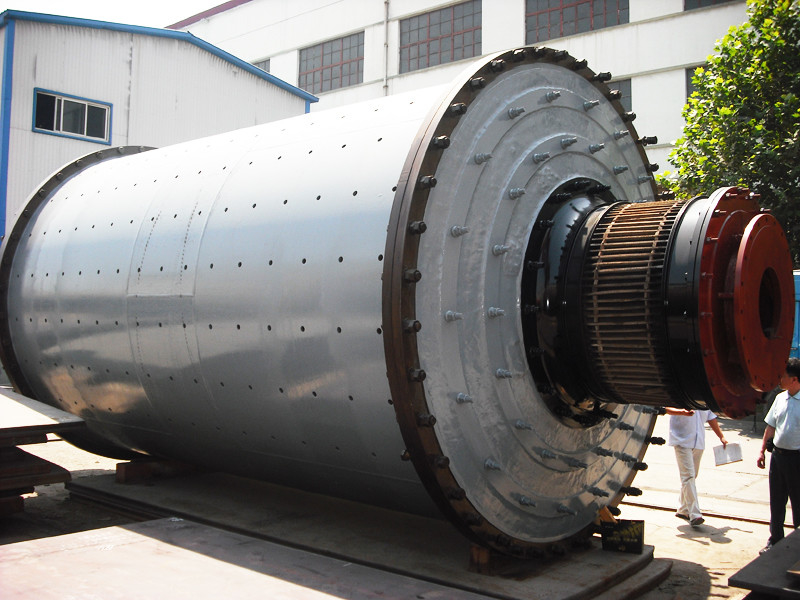

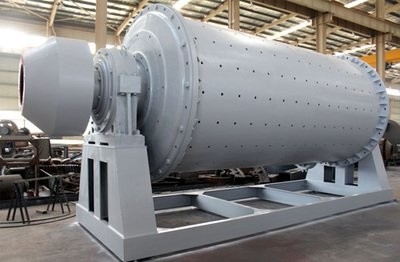

Erzschleifmühle-Fotoerklärung
