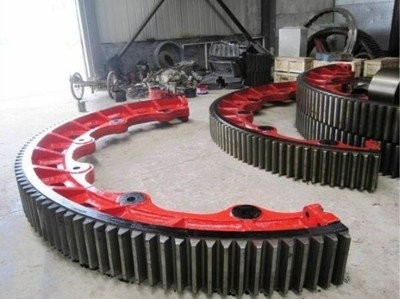

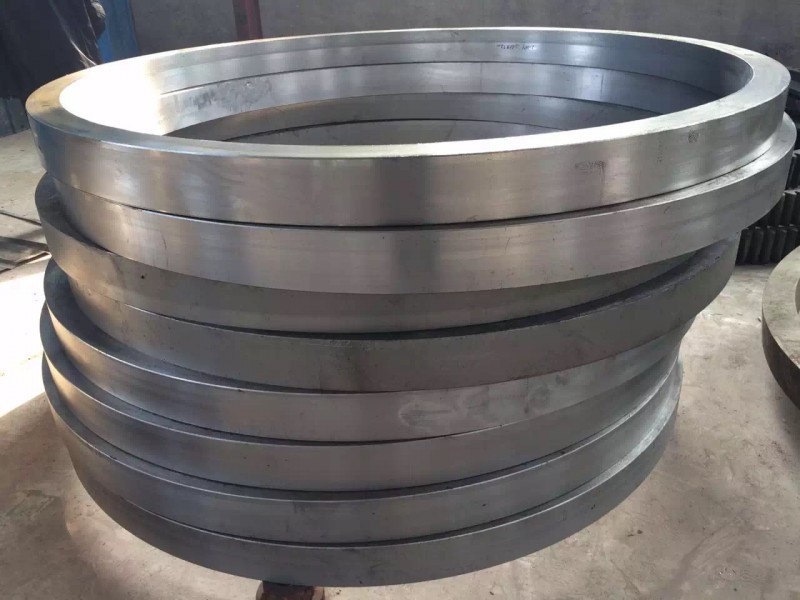

Metallurgie große Mühlgurt-Gang-Ring Tooth Of Mining Equipment-Teile

Große Mühlgurt-Gang-Ring Tooth Ring Of Mining-Ausrüstungs-Teile

1. Herstellungsverfahren des großen Zahnringes für Mühlgurtgang

(1) leeres

Der Stahlwerfenfreie raum wird vom schweren Casting und Schmieden Anlage der CITIC-Schwerindustrie-Maschinerie Co., Ltd. zur Verfügung gestellt. Er wird in Übereinstimmung mit Standard gb11352-89 eingeführt. Gestaltung, schmelzend und gießen, Kastenschlagen, Ausputzcastings entsprechend dem Werfen von Prozessanforderungen; Während der Inspektion und der Annahme wird der geworfene Stahlfreie raum entsprechend den Zeichnungen und den technischen Anforderungen überprüft, nach der Verabschiedung der Annahme entsprechend Standard JB/T6402-92 und der Prozess wird niedergelegt.

(2) Schruppen

Zugseile entsprechend den Anforderungen der Zeichnungen und sachliche Verteilzeit, Ausrichtung, Verbindung beiseite setzen, inneren und äußeren Kreis, gemeinsame Prägeoberfläche, Bohrung und andere Prozesse verarbeitend.

(3) Mittelverletzung

Ultraschallprüfung wird im allgemeinen durchgeführt, und die interne Qualität erfüllt die Sekundärbedingungen des Standards GB7233-87.

(4) Normalisierung von Vorbehandlung

Der Halbring wird in den Paaren normalisiert und gemildert, um gute Mikrostruktur für das folgende Oberflächenlöschen zur Verfügung zu stellen. Und entsprechend den Anforderungen der Zeichnungen, die Deformation des halben Hohlrads nach Wärmebehandlung zu überprüfen.

(5) maschinelle Bearbeitung

Der erste Halbring zwei mit hochfester Bolzenverbindung in einen ganzen Ring, entsprechend den Anforderungen der Zeichnungsverarbeitung des ganzen Ringkreises und des oberen und untereren Endes und dann entsprechend den Zeichnungen und den Bearbeitungsanforderungen für das Mahlen von Zähnen.

(6) Eliminate Bearbeitungsdruck

Der integrale Ring wird getempert, um Druck zu beseitigen.

(7) Oberflächenlöschen des Lenkgetrieberinges

Zahnoberflächenmittelfrequenzinduktion, die entlang der Zahnnut, Härte HRC50~55, effektive Verhärtungsschichttiefe 3~5mm löscht.

(8) Endprüfung

Erstens Test, ob die Härte jeder Nut des Hohlrads nach löschenden und mildernden der Zwischenfrequenz die Bedingungen der Zeichnung erfüllt; Zweitens ermitteln Sie, ob die Größe des maximalen Außendurchmessers D6944, wie die Deformation von 3mm zu groß ist, benötigen mechanische Korrektur, bis qualifiziert; Drittens für Magnetpulverprüfung der Verzahnungs- und Übergangsleiste, sollte die Qualität die Sekundärbedingungen erfüllen, die im Standard GB/T9444-88 vereinbart werden; Schließlich entsprechend den Zeichnungen und den technischen Anforderungen für die Endprüfung.

2. Produktparameter des großen Ringes für Mühlgurtgang

3. Technische Anforderungen des großen Hohlrads für Mühlgurtgang

(1) wird die Oberflächenvorbehandlung, bevor man löscht, normalisiert, und die Härte sollte HB210~250 sein; Mechanische Eigenschaften sind Stärkegrenze Rb690MPa, Ertraggrenze Rs490MPa, Verlängerung d511%, Bereichsreduzierung w25%, Auswirkungsschlagzähigkeit Ak30J. Verhärtende Zahninduktion, Härte von HRC50~55; Effektive Verhärtungstiefe 3~5mm.

(2) wird Ultraschallprüfung im allgemeinen durchgeführt, und die interne Qualität erfüllt die Sekundärbedingungen, die im Standard GB7233-87 vereinbart werden; Gangzahn- und Übergangsleistenmagnetpulverprüfung, Qualität sollte bedingungen GB/T9444-88 erfüllen Standard.

(3) rundete Uncast Ecken R5~R10.

(4) Abschrägung beider Enden und Ränder entlang der Zahnbreite. Großes Hohlrad durch das Hohlrad mit zwei Hälften, das mit hochfesten Bolzen in ein ganzes Hohlrad, die gemeinsame Oberfläche angeschlossen wird, muss in der Mitte der Zahnunterseite sein.
