Produktname: | Hydraulischer Kegelbrecher | Anwendung: | Bergbau und Bau |
---|---|---|---|
Bewegungsart: | Wechselstrommotor | Leistungsstärke (Kilowatt): | 130-400 |
Kapazität (t/h): | 200-815 | Garantie: | 12 Monate |
Zufuhrgröße (Millimeter): | 500-1600 | Entladungs-Größe (Millimeter): | 100-170 |
Kapazität (t/h): | 140-2100 | Hafen: | Schanghai, Qingdao, Tianjin |
Markieren: | Spiraliger Kegelbrecher PXZ PXQ,Grober zerquetschender spiraliger Kegelbrecher,Kieferkreiselbrecher PXZ PXQ |
Steinbrecher-Maschinen-hydraulischer Kreiselbrecher
I. Overview des hydraulischen Kreiselbrechers (Steinbrechermaschine).
Der hydraulische Kreiselbrecher ist in der Metallurgie, in den Baumaterialien, in der Chemikalie und in den Wasserkraftindustrien weitverbreitet. Er ist einer der Hauptausrüstung für die grobe Zerquetschung von Erzen oder von Felsen und kennzeichnet großes Zerquetschungsverhältnis, hohe Produktionskapazität und Uniformproduktgröße. Kreiselbrecher von PXZ 0506 zu PXZ 1623 haben eine Reihe mit kompletten Spezifikationen, zuverlässiger Leistung, reibungslosem Funktionieren und niedrigem Energieverbrauch gebildet. Die hydraulischen Kreiselbrecher sind in zwei Reihe, in PXZ (Hochleistungs) und in PXQ (Revierdienst) verfügbar, von denen PXZ-Reihe für die Zerquetschung von verschiedenen Materialien des Mediums oder über mittlerer Härte verwendet wird; PXQ-Reihe wird für die Zerquetschung von verschiedenen Materialien des Mediums oder unterhalb der mittleren Härte verwendet.
II. Struktur des hydraulischen Kreiselbrechers (Steinbrechermaschine).
Der hydraulische Kreiselbrecher wird aus Getriebe, Sitz, der Exzenterärmel verfasst und zerquetscht Kegel, mittlere des Gleiters, elektrischer und trockener und dünner Ölschmierung des Rahmenkörpers, der Traverse, des Primärantriebs, des Ölzylinders, des hydrostatischen Druckes. Die elektrischen Motorantriebe der Exzenterärmel durch den Flaschenzug und das Kegelradgetriebe, wenn der Exzenterärmel sich dreht, fährt er den Zerquetschungskegel um die Mitte der Zerkleinerungsmaschine in einer Drehbewegung. Dieses veranlaßt die Oberfläche des Zerquetschungskegels, sich näher und näher an der Oberfläche des örtlich festgelegten Kegels zu bewegen, damit das Material, das in die Zerquetschungskammer eingezogen wird, ununterbrochen durch die zusammendrückende und verbiegende Aktion zerquetscht wird. Das zerquetschte Material wird von der Unterseite der Zerquetschungskammer durch sein eigenes Gewicht entladen.
Ⅲ. Funktions-Prinzip des hydraulischen Kreiselbrechers (Steinbrechermaschine).
Der hydraulische Kreiselbrecher ist eine Zerquetschungsmaschine, die die spiralige Bewegung des Zerquetschungskegels im Kegelhohlraum des Oberteils benutzt, um Erze oder Felsen von verschiedenen hardnesses zu zerquetschen, indem es zusammendrückt, aufspaltet und verbiegt das Material. Das obere Ende der Hauptwelle mit dem Zerquetschungskegel wird in eine Buchse mitten in der Traverse gestützt und das unterere Ende wird in das Exzenterloch des Ärmels gelegt. Wenn die Buchse gedreht wird, macht der Kegel eine spiralige exzentrischbewegung um die Mittellinie der Maschine, die die Zerquetschungsaktion ununterbrochen und deshalb leistungsfähiger als ein Backenbrecher macht.
Kreiselbrecher-ReihenParameterleiste der Steinbrechermaschine PXZ:
Modell |
Zufuhr-Größe (Millimeter) |
Entladungs-Größe (Millimeter) |
Maximale Zufuhr-Größe (Millimeter) |
Der Einstellbereich der Auslassöffnung (Millimeter) | Kapazität (T/h) |
Defekter Kegel-unterer Durchmesser (Millimeter) |
Hauptmotor | |||
Modell | Energie (Kilowatt) |
Drehende Geschwindigkeit (R/Min) |
Spannung (V) |
|||||||
PXZ 0506 | 500 | 60 | 420 | 60~75 | 140~170 | 1200 | JR128-10 | 130 | 585 | 380 |
PXZ 0710 | 700 | 100 | 580 | 100~130 | 310~400 | 1400 | JR136-8 JR128-8 |
145 155 |
730 | 3000 380 |
PXZ 0909 | 900 | 90 | 750 | 90~120 | 380~510 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0913 | 900 | 130 | 750 | 130~160 | 625~770 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 0917 | 900 | 170 | 750 | 170~190 | 815~910 | 1650 | JR137-8 | 210 | 735 | 380 |
PXZ 1216 | 1200 | 160 | 1000 | 160~190 | 1250~1480 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1221 | 1200 | 210 | 1000 | 210~230 | 1560~1720 | 2000 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1417 | 1400 | 170 | 1200 | 170~200 | 1750~2060 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1422 | 1400 | 220 | 1200 | 210~230 | 2160~2370 | 2200 | JRQ1510-10 | 430 400 |
590 | 3000 6000 |
PXZ 1618 | 1600 | 180 | 1350 | 180~210 | 2400~2800 | 2500 | JRQ158-10 | 310 | 590 | 6000 |
PXZ 1623 | 1600 | 230 | 1350 | 210~240 | 2800~3200 | 2500 | JRQ158-10 | 310 | 590 | 6000 |

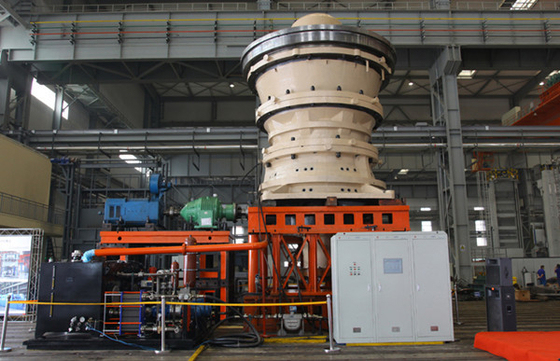

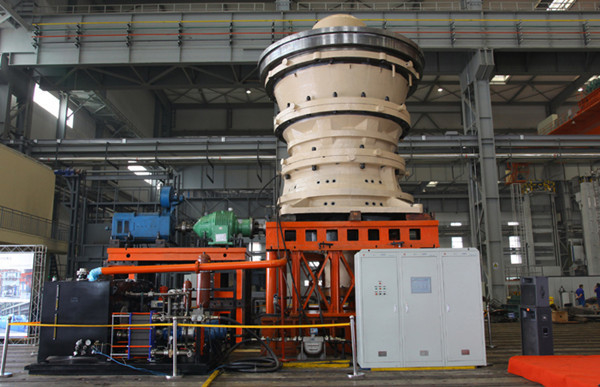

Steinbrechermaschinen-Fotoerklärung
