Bedingung: | Neu | Name: | Bergwerkhebemaschinen-Tiefenindikator |
---|---|---|---|
Anwendung: | Bergbau, Convey Maschine hochziehend | Klassifikation: | Bergwerksmaschine-Ersatzteile |
Geschwindigkeitsverhältnisstrecke: | 1:12:13:1-4:15:1 usw. | Verwendung: | Bergwerksmaschine, Bergwerkhebemaschine |
Anderer Name: | Hebemaschinentiefenindikator | Art: | General |
Garantie: | 12 Monate | Installation: | Führer |
Farbe: | Gewohnheit | Hafen: | Qingdao, Tianjin, Shanghai |
Markieren: | Tiefen-Indikatorbergwerksmaschine-Ersatzteile,Tiefen-Indikator für Bergwerksmaschine,Bergwerkhebemaschinen-Tiefenindikator |

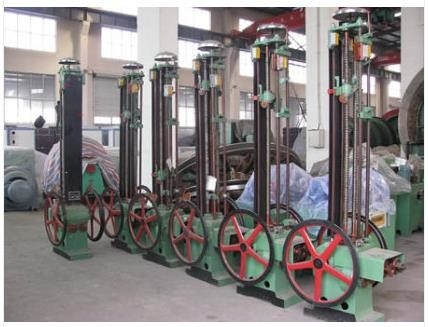

Bergwerksmaschine-Ersatzteile und Tiefen-Indikator für Bergwerksmaschine
1. Produktbeschreibung des Hebemaschinentiefenindikators
Der Einzelseiltorbogen-Tiefenindikator wird aus zwei Teilen verfasst, ist man ein Gerät, das Bewegung senkrecht zum Ende der Hauptwelle der Hebemaschine d.h. die Torbogentiefenindikatorübertragungseinrichtung überträgt, und das andere Teil ist ein Tiefenindikator, der durch eine Koppelung angeschlossen wird.
Der Einzelseiltorbogen-Tiefenindikator wird aus zwei Teilen verfasst, ist man ein Gerät, das Bewegung senkrecht zum Ende der Hauptwelle der Hebemaschine d.h. die Torbogentiefenindikatorübertragungseinrichtung überträgt, und das andere Teil ist ein Tiefenindikator, der durch eine Koppelung angeschlossen wird. Der Tiefenindikator wird mit Torbogenart Tiefenindikator, schraubenartiger starker Zeigerindikator der kleinen Führung, runder feiner Nadelplattenindikator ausgerüstet. Torbogentiefenindikator addierte auch ein defektes Wellenschutzgerät (Tiefenindikator-Antriebsausfallschutz).
Bergwerksmaschine-Ersatzteile und Tiefen-Indikator für Bergwerksmaschine
2. Funktionsprinzip des Hebemaschinentiefenindikators:
Die Drehbewegung der Hauptwelle der Hebemaschine wird dem Tiefenindikator durch die Übertragungseinrichtung übermittelt, und die Schraube wird der Leitspindel durch die Gangpaare übermittelt, damit die zwei vertikalen Leitspindeln in entgegengesetzte Richtungen sich miteinander drehen. Wie die Leitspindel sich dreht, die zwei trapezoiden Nüsse mit der Zeiger Bewegung auch in den entgegengesetzten Richtungen, in einer oben und im anderen Abstieg. Die Anzahl von Revolutionen der Leitspindel ist zur Anzahl von Revolutionen der Hauptwelle proportional und entspricht deshalb in die Position des Behälters im Brunnenbau. Deshalb entspricht die Position des Zeigers auf der Nuss auf der Leitspindel auch ihr, und die Position des Behälters im Brunnenbau kann durch den Zeiger genau angezeigt werden.
Auf der trapezoiden Nuss, die nicht nur mit einem Zeiger ausgerüstet wird und mit einer Sperrklinke und das ausgerüstet ist Eisen, als Besteigungsbehälter nah an der Hauptquelle zu berühren deinstallieren den Standort, den Stift des gefahrenen Signals der Sperrklinke von der Zugstange, würde binden oben allmählich, die Signale gleichzeitig der Stift in der horizontalen Richtung in das Mobile, wann den Verlangsamungspunktstift vom Sperrklinkenaufenthaltsort erreichen Sie, in einem Signal der Schlagbolzen auf der Zugstangen-Schlagglocke, langsamer Anfang des Signals, ein Begrenzungsschalter auf der Spalte nahe bei der Signalzugstange geregelt wird. Wenn der anhebende Behälter eine bestimmte Position erreicht, verlangsamt der Notenblock auf der Signalzugstange die Rolle des Reduziererschalters, bis er stoppt. Wenn die Hebemaschine umwickelt hat, öffnet die Eisennote auf der trapezoiden Nuss den umwickelnden Begrenzungsschalter für das Sicherheitsbremsen.
Der Stift von der Signalzugstange kann entsprechend dem Bedarf bewegt werden, und die oberen und untereren Positionen des Verlangsamungs-Begrenzungsschalters und über Handkurbel-Begrenzungsschalter können leicht justiert werden, um die Bedingungen des unterschiedlichen Verlangsamungsabstandes und über Handkurbelabstand zu erfüllen.
Geschwindigkeit, die Nocken angetrieben durch die Turbine, Geschwindigkeit begrenzt Schutz durch die Geschwindigkeit begrenzt Regelwiderstand oder selbsteinstellende Maschine begrenzt, damit die Hebemaschine nicht im Verlangsamungsstadium zu schnell fährt. Der Winkel jedes Nockens in einem anhebenden Prozess sollte innerhalb 270 Grad sein ----330 Grad.
Bergwerksmaschine-Ersatzteile und Tiefen-Indikator für Bergwerksmaschine
3. Technische Parameter des Hebemaschinentiefenindikators
Beschreibung des Bergwerkhebemaschinen-Tiefenindikators | |
Fahrgestelle | Die hohe Starrheit FC - 25 geworfener Eisenguss |
Gang | Annehmen Sie Stahl 50 des hohen Reinheitsgrades der hohen Qualität legierter crmnti Konditionierungsbehandlung, nachdem Sie Behandlung und das Reiben karburiert haben und gelöscht haben |
Hauptwelle | Gemacht von der reinen Konditionierungsbehandlung des legierten Stahls des Cr 40 der hohen Qualität, haben schwere Tragfähigkeit gehangen |
Lager | Ausgerüstet mit schwerer Belastbarkeit Rollenzapfenlager |
Öldichtung | Importierte doppelte Lippendichtung, hohe Fähigkeit von staubgeschütztem und Leck |
Bergwerkhebemaschinen-Tiefenindikatorstruktureigenschaften | |
T-Antrieb, Standardisierung, viel Vielzahl, das Geschwindigkeitsverhältnis für alles tatsächliche Übersetzungsverhältnis. Die durchschnittliche Leistungsfähigkeit bis 98% | |
Getriebe kann positiv sein und negative Operation, niedrige Geschwindigkeit oder hohe Geschwindigkeit ist stabile und lärmarme, kleine Erschütterung, Toleranz | |
Technische Parameter, Geschwindigkeitsverhältnisstrecke: 1:12:13:1-4:15:1 usw. | |
Einfach ist zu ersetzen, Tiefe anzeigend nicht genug, muss nur ein anderes Verhältnis des Getriebegehäuses ändern |
