Produktdetails:
Zahlung und Versand AGB:
|
Bedingung: | Neu | Art: | Raymond-Mühle |
---|---|---|---|
Zufuhr-Größe: | 15-30mm | Fertige Größe: | 0.125- 0.044mm |
Herkunftsort: | Henan, China | Garantie: | 12-monatig |
Name: | Erz-Schleifmühle | ||
Markieren: | IOS erkannte Raymond Mill Machine an,Mineralstein Raymond Mill Machine |

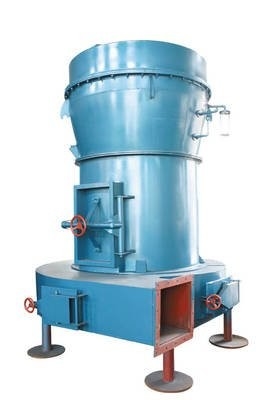

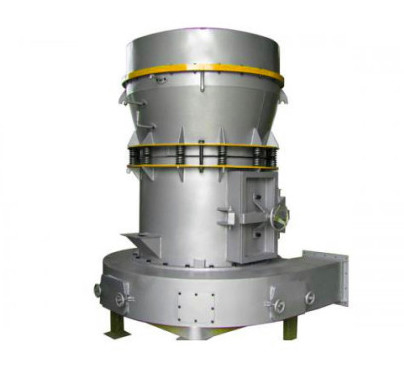

Raymond Mill Mineral Stone Raymond-Schleifmühle-Maschinen-Erz-Schleifmühle
1. Raymond-Mühlhauptstruktur
Die Maschinenstruktur wird hauptsächlich aus Hauptmaschine, Analysator, Fan, fertigem Zyklonenscheider, MikropulverZyklonenscheider und Lufteinlass verfasst. Unter ihnen besteht die Wirtsmaschine aus einem Rahmen, Lufteinlaufspirale, Schaufel, Schleifrolle, reibender Ring, Abdeckungsoberteil.
2. Funktionsprinzip von Raymond-Mühle:
Arbeit, muss Materialien von der Haubenoberteilseite in den Trichter zerquetschen addieren die Maschine und beruht auf Rollengerät des Hängens am Wirtspflaumen-Blumenregal, um die vertikale Drehachse, selbst, sich dreht gleichzeitig, wegen des Effektes des Drehens der Zentrifugalkraft, wenn das Rollenschwingen nach außen, Ring, das Schaufelmesser eindrückt, das herauf Material zwischen zu Schleifrolle und zu reibendem Ring, der Zweck der Zerquetschung von Materialien schaufelt, wird erzielt, indem sie die Schleifrolle rollt und drückt.
LuftAuswahlverfahren: nachdem das Material Grund ist, brennt brennt sortiert der Fan den Wind in die Hauptmaschinenwohnung durch und das Pulver durch und durch den Analysator, der über den reibenden Raum, das feine gesetzt wird und grobe Materialien fallen in den reibenden Raum für das Nachschleifen, Feinheit in Übereinstimmung mit den Spezifikationen des Winds in den Wirbelsturmkollektor, nach der Entladung durch den Pulverausgang d.h. das Endprodukt gesammelt. Die Luftströmung wird zum Fan durch das Rückholrohr am oberen Ende des großen Wirbelsturmkollektors zurückgebracht. Der Windweg verteilt und Flüsse unter Unterdruck. Der erhöhte Luftvolumen des Heizluftweges wird durch das Auspuffrohr zwischen dem Ventilator und der Wirtsmaschine entladen und den kleinen Wirbelsturmkollektor für Reinigungsbehandlung kommt.
3. Produktparameter von Raymond-Mühle
Modellnummer und technische Parameter von Raymond-Mühle | ||||||
Modell | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Spezifikt. | ||||||
Zufuhrgröße (Millimeter) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Fertige Größe (Millimeter) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
Unterschiedliche materielle Feinheitsschiebeproduktion (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
Mittelschaftsgeschwindigkeit (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Reibender Ringdurchmesser (Millimeter) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Schleifrolledurchmesser (Millimeter) |
450 | 410 | 320 | 260 | 210 | 140 |
Schleifrollehöhe (Millimeter) | 250 | 190 | 160 | 150 | 150 | 100 |
Hauptmotor | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Lüftermotor | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Analysatormotor | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
