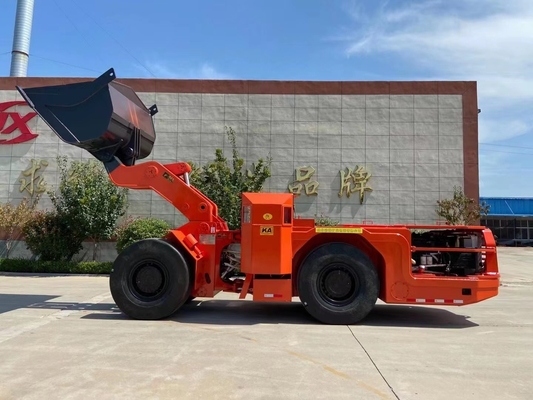

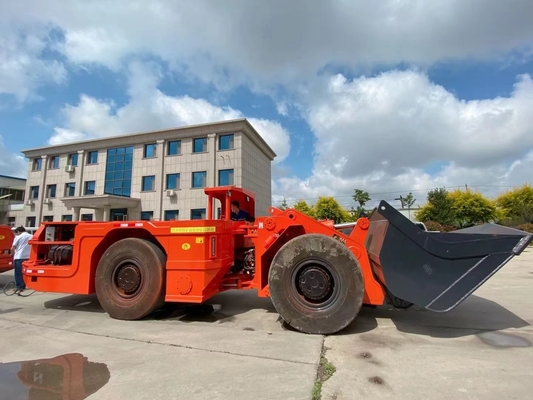

Vielseitiger, produktiver Untertage-Radlader mit über 5 % Kraftstoffeinsparung


1. Technische Daten:

Das Antriebssystem übernimmt die vollständige hydraulische Steuerung, um die Agilität und Arbeitseffizienz zu verbessern und die Ausfallrate zu reduzieren

Das Arbeitssystem verwendet eine hydraulische vorgesteuerte Steuerung, um die Produktion einfacher und effizienter zu gestalten und die Fehlerrate zu senken.

Nimmt das SAHR-Bremssystem (federbetätigte hydraulische Freigabe) an, um den Betrieb sicherer und zuverlässiger zu machen.

Nimmt Großwälzlager an, die mit dem hinteren Rahmen verbunden sind, um zu schwingen, um die Ausfallrate stark zu reduzieren.

Die Schaufel nimmt eine V-Struktur an und verringert den Schaufeldurchdringungswiderstand.

2. WJ-3 Untertage-Radlader-Versorgungsliste mit Dieselmotor


3. Technische Hauptdaten
Schaufelvolumen 3,0 m3
Nennlast 6000kg
Die Länge der Maschine beträgt 8600 mm
Maschinenbreite 2100 mm
Maschinenhöhe (inkl. Schutzdecke) 2120 mm
Hubzeit des Löffel-Volllastauslegers 6,2 s
Kippzeit des Auslegers bei Volllast 4,2 s
Löffel-Volllast-Vorlaufzeit 8s
Maximale Hubhöhe 4390 mm
Die maximale Entladehöhe beträgt 1325 mm
Mindestentladestrecke 1540 mm
Winkel von 40 DHS deinstallieren
Der Radstand 3150 mm
Radstand 1400 mm
Mindestbodenfreiheit 315 mm
Abflugwinkel von 14 DHS
Schwenkwinkel der Hinterachse ±8º
2. Gewicht und Belastung der Maschine
Das Betriebsgewicht der Maschine beträgt 14500 kg
Das Schwerlastgewicht der Maschine beträgt 20050 kg
Geschwindigkeit 4,7 km/h 9,4 km/h 18,4 km/h
Der Motor
Verbrennungsmotor BF6M1013EC (DEUTZ)
Leistung 165 kW / 2300 RMP
Das Drehmoment von 847 N / 1400 RMP

4. Stromversorgungssystem
Drehmomentwandler DANA C273
Getriebe DANA R32366
16 d2149 Brücke DANA
Steigfähigkeit ≥14º
Die maximale Traktion beträgt 119 KN
Maximale Schaufelkapazität 111 kN
Elektrisches System
Arbeitsspannung DC24V
Steuersystem
Lenkwinkel - 42 DHS
Minimaler Wenderadius 3580 (innen)
6300 (außen)
