5-500 Tph-Ball-Schleifmühle 5 Ton Quartz Ball Mill Grinding

Verwendung
Ballmühle ist die Schlüsselausrüstung, zum des Materials zu zerquetschen, nachdem sie defekt ist.
Ballmühle ist eine der hohen Mahlungsmaschinen, die in der industriellen Industrieproduktion weitverbreitet sind.
Es gibt viele Arten, wie horizontale Ballmühle, Ballmühllagerbuchse, energiesparende Ballmühle, Sammelkugelkopfmühle, keramische Ballmühle, Gitterballmühle, etc.
Ballmühle ist für das Reiben aller Arten Erz und andere Materialien passend, ist weitverbreitet in der Mineralverarbeitung, Baumaterialien und chemische Industrien, können in die trockenen und nass reibenden Methoden unterteilt werden. Es kann in zwei Arten, Gitterart und Sammelart, entsprechend verschiedenen Entladungsmodi unterteilt werden.

Erzmühlart	Anmerkung
Ballmühle	Fütterung klein und Ertrag 200mesh
agmill und Senkungsmühle	mit großem Zerquetschungsverhältnis wie Backenbrecher

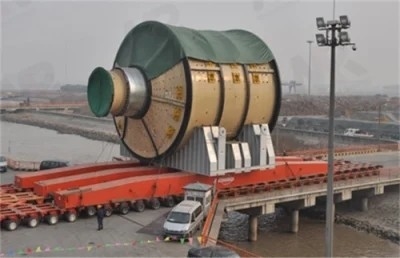

Unsere größten Mühlen ist an SINO Standort sind bis jetzt Ø12.2m x 11m 28MW Gearless Mühlen Antriebs-AG und Ritzelantrieb-Ball-Mühlen Ø7.9m x 13.6m 2x8 MW Doppelgeliefert worden. Diese Mühlen werden vom Anfang oben 2012 festgelegt.
Unser Marktanteil an China übersteigt 80% mit den größten Mühlen lieferte bis jetzt Sein eine Mühle Ø7.9m x 13.6m Ball-2x8.5MW und eine Mühle Ø11m x 5.4m 2x8.5MW SAG, seiend das größte in China.CITIC HMC Company ist das große Schlüsselunternehmen für die Entwurfs- und Fertigungsausrüstungen in China. Die Fertigung der reibenden Ausrüstung fängt ab 1960 S. seit 1980 s, unsere Firma hat zusammengearbeitet mit vielen berühmtes fremdes Reiben herstellt auf Technologieeinleitungs-, -c$zusammenarbeitenfertigung und Entwicklung an. Wir haben insbesondere lange Erfahrung bei der Mühlprüfung, Studie, der Entwurf, gemacht und Feldoperation und gemachte Förderung und Innovation auf fremden Technologien. Jetzt haben wir unser eigenes reibendes Labor, bildeten verschiedene Art Mühlen zu den Reihen hergestellt, total produziert über 1000 Sätzen, und exportiert nach Australien, Russland, Pakistan, Sambia, Indonesien, Vietnam, Kanada etc. haben wir die Sammelballmühle mit die größte Größe Φ5.5×8.5m, halb-autogene Mühle Φ8.5×4.0m, rohe Mühle vertikalen Zementes des Φ5×15.5m-Rohrzement der Mühle Φ5m, etc. produziert.
Unsere Firma besitzt die nationale erstklassige Untersuchung und die Gruppe über Mühle, perfektes Experiment und Prüfungsmaßnahmen, und überlegene Herstellungsausrüstung und -technologie auf umfangreichen Mühlen, haben wir komplettes Lieferungssystem für Mühlexperiment, -Studiendesign, -fertigung, -prüfung und -service gebildet.

Eine Ballmühle reibt Erze und andere Materialien zu einer typischen Produktgröße von Masche 35 oder ein feineres.

Die Zufuhr zu einer Ballmühle wird zugebereitet vorbei…
· Einzelne oder Mehrstufenzerquetschung und Aussortieren
· Zerquetschung, Siebung und/oder Stangenmahlen
· Primärzerquetschung und autogenes/semiautogenous Reiben

Ball-Mühlnormale Zufuhrgrößen:
· 80% überschreitenes 1/4" (6 Millimeter oder feiner) für harte Erze
· 80% überschreitenes 1" (25 Millimeter oder feiner) für weichere Erze
(Größere Zufuhrgrößen können zugelassenes Abhängen sein
Gitter-oder Membranentladungs-Ball-Mühle

Im Entladungsende dieser Mühle, befördert ein gekerbter voller Durchmesser oder teilweises ein Durchmessergitter mit Entladungsheberversammlung das Material zur Entladungsdrehzapfenöffnung. Das Gitter dient, Bälle, Vagabundn und grobes Material zu behalten. Eine Steigung, die zwischen der Zufuhröffnung und den Entladungsschlitzen geschaffen wird, erleichtert den Materialfluss.
Drehzapfen-Sammelentladungs-Ballmühle
Eine Drehzapfensammelmühle hat ein offenes Entladungsende. Material fließt den Drehzapfen infolge der Massensteigung zwischen der Zufuhr und den Auslauföffnungen durch. Ein Rückhelix in der Entladungsdrehzapfenzwischenlage behält Bälle in der Mühle.
ZTIC-Ball-Mühleigenschaft
* die zylinderförmige Mühle nimmt die Laufwerksart an, die, das Mitte-Fahren Rand-fährt und Rand-fährt mit dem Mehrpunktzahnradeingriff, usw.; angetrieben mit dem Asynchronmotor +reducer +pinion und Gang sowie Synchronmotor +

Luftlclutch + -zahntrieb und -gang.
* stützte im Allgemeinen sich durch statisch-dynamischen Druck mit Nachdruck auf beide Enden. Fuuly schloss selbstausrichtendes Wälzlager des Berührungspunkts 120º wird verwendet. Auch einfaches oder doppeltes Pantoffel staic- dynamische Lager können benutzt werden. Der Busch wird durch NC-Maschine gemacht.
* der große offene Gang ist unter Verwendung AGMA-Standards entworfen, ausgerüstet mit zuverlässig Siegelgangwohnung und ahtomatic Sprühschmiersystem einfettet.
Das Oberteil ist Schlüsselkomponente einer Mühle. Führen Sie Finit-Element-Methode auf ihr mit Computer durch, um die zuverlässige Operation sicherzustellen;
* das Oberteil wird automatisch, Ultraschallkontrolliert geschweißt, insgesamt getempert und maschinell bearbeitet durch große spezielle Werkzeugmaschinen auf schmeißender einer; dort spezielle Dichtung auf statisch-dynamischen Verbindungsteilen, ch als Zufuhr und Entladung hoper, Drehzapfen, usw., Öl- und Schlammdurchsickern verhindern;
* die Zwischenlage ist vom Verschleißfestigkeitsmaterial, das durch unsere Firma wütend ist, die besonders wärmebehandelt gewesen ist, mit hoher Härte und langer Nutzungsdauer. Auch anderes Verschleißfestigkeitswerfen oder Gummizwischenlage können benutzt werden;
* es gibt langsamen Antrieb für mittlere und große Mühle;
* der Hochs und Tiefs-Druck, der Station schmiert, wird für mittlere und große Mühle ausgerüstet;
* die Steuerung und das Schutzsystem wird durch PLC gesteuert.

Instandhaltungsverfahren

(1) Wartungszyklus:

1. Nach der Reparatur für 1-monatiges;

2, Kleinreparaturen 1-3 Monate;

3. 12-24 Monate der mittleren Reparatur;

4. Überholen Sie 60-120 Monate.

(2) Wartungsinhalt:

1. Nach Reparatur: überprüfen Sie hauptsächlich die Ölquantität, justieren Sie die Freigabe jedes Teils, verstärken Sie die Bolzen jedes Teils, die einzelne zeichnende Platte zu ersetzen oder die Abnutzungszustand der zeichnenden Platte zu überprüfen, und die Zufuhr zu reparieren.

2. Kleinreparaturen: Überprüfen Sie die Abnutzung der Reinigungs- und Maßzahnoberflächen, überprüfen Sie die Abnutzung der zeichnenden Platte, und ersetzen Sie gegebenenfalls.

3. Zwischenreparatur: ersetzen Sie die Fütterungsteile, ersetzen Sie den Getriebezahntriebläufer und -lager, und überprüfen Sie die Zerlegung des Reduzierungskastens. Der große Gang kann entsprechend der Situation justiert werden und benutzt werden, wenn er für 3-5 Jahre läuft, und die hohle Welle sollte gemessen werden, wenn sie für 3-5 Jahre läuft.

4. Überholung: bauen Sie auseinander, kontrollieren Sie, zu säubern, zu messen, zu reparieren, oder, den großen Gang, die hohle Welle, den kugelförmigen Busch, die Kardanwelle, den Zahntrieb und den Zylinder entsprechend der Abnutzungszustand zu ersetzen, elektrische Komponenten zu reparieren und zu ersetzen, nachdem die Elektrogeräte überholt sind, muss es auf Annahme Arbeit geprüft werden.

(3) Wartungsstandards:

1. Die Verarbeitungsoberflächen der zwei tragenden Basis sind auf der gleichen Horizontalebene, ist die Toleranz zwischen den Mitten 1mm, ist die Abweichung des Nichtparallelismus der Längsmittellinie 0.5mm, und die Abweichung der horizontalen Mittellinie ist 0.5mm pro Meter.

2. Der Kontaktwinkel der kugelförmigen Kontaktfläche der Auflage sollte einheitlich sein; keine weniger als 1-2 Punkte pro 5050mm2Ⅹ; die Kontaktfläche zwischen der hohlen Welle und der Auflage sollte keine weniger als 2 Punkte pro Quadratzoll an 90°-100° sein, und die Zeitschrift und die Freigabe auf beiden Seiten vom Lager ist ungefähr die selben.

3. Die Berührungsfläche im Werkzeug des Zylinderflansches und der Vorderseiteabdeckung sollte guten Kontakt sicherstellen, werden keine Dichtungen erlaubt, und die Toleranz der verschiedenen axialen Grade an den zwei hohlen Wellen ist kleiner als 0.8mm. Wenn die große Kupplungsglocke und die ZylinderSeitenverkleidung angeschlossen und zusammengebaut werden, sollte der Schub fest sein und der Positionierungsstift sollte installiert sein. Das Radialschwingen der Kupplungsglocke sollte 0.5mm nicht übersteigen und das axiale Schwingen sollte 0.84mm nicht übersteigen.

4. Wenn man die zeichnende Platte installiert, sollte die Seitenverkleidung zuerst installiert sein. Die zeichnende Platte des Zylinders sollte vom Mund abfahren und entsprechend den Versammlungsanforderungen durchgeführt werden. Die Schrauben sollten gleichmäßig festgezogen werden, um Wasserdurchsickern zu verhindern. Es sollte keine Abstände in der Gummierung geben, und die Abstände sollten mit Schwamm blockiert werden.

5. Die Mittellinie des Zahntriebs sollte zur Mittellinie des großen Gangs parallel sein, und die Abweichung sollte 0.2mm pro Meter nicht übersteigen. Die Zahnspitzenfreigabe ist 1/4 Modul, der Zahn, den Seitenfreigabe 1,06 ist-----1.8mm, das Kontaktgebiet der Zahnoberfläche ist nicht kleiner als 50% der Zahnlänge und 40% der Zahnhöhe.

6. Die Getriebekoppelung des Reduzierers, des Motors und der Kardanwelle sollte hohes coaxiality instandhalten, ist das nicht--axiality der Mittellinie nicht mehr als 0.3mm, und die Neigung der Mittellinie ist kleiner als 1/1000.

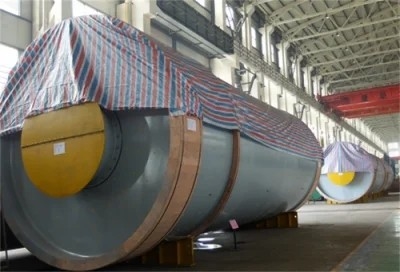

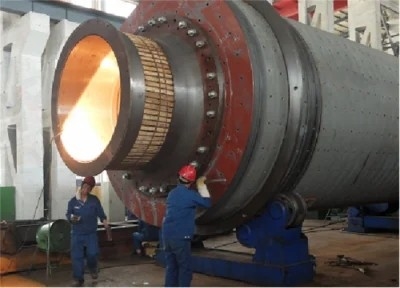

Firmenfabrikshow

Q: Warum wir an Luoyang-zhongtai Industrien Co. glauben, Ltd.:
: 1. Mehr als 30 Jahre Erfahrung.
2.We sind der führende Berufslieferant der Minenmaschiene, Baumaschinen, Maschinencasting und geschmiedete Teile
3. Alle Produkte erzielten ISO9901: Qualitätssicherungszertifikat 2000 und CER, ROHS-Zertifikate.

Q: Lieferfrist
: TeilVorbereitungs- und Anlaufzeit 1-2months, Maschinen 2-3months.

Q: Zahlungsbedingungen
: Nehmen Sie Zahlungsart an: T/T, L/C, Westverband, Bargeld.
30% Ablagerung wenn unterzeichneter Vertrag. Volle Zahlung gezahlt bevor dem Versenden

Q: Qualitätsgarantie?
: Garantiezeit: ein Jahr für Hauptmaschinerie. Wenn etwas falsch wir den technischen Rat zur Verfügung stellen und Lösung sofort finden. Für jene Verschleißteile wir Teilen der hohen Qualität für langfristige Versorgung garantieren.

Q: Kundendienst?
: wir können technischen Führer für Maschinen laufender Test und Teilwartung liefern, wenn Endbenutzer braucht.
