Produktdetails:
Zahlung und Versand AGB:
|
| Garantie: | 1-jährig | Anwendbare Industrien: | Produktionsanlage, Bau works , Energie u. Bergbau |
|---|---|---|---|
| Nach Garantie-Service: | Technische Videounterstützung, on-line-Unterstützung | Lokaler Service-Standort: | Vietnam, Indonesien, Russland, Argentinien |
| Ausstellungsraum-Standort: | Kein | Bedingung: | Neu |
| Spannung: | Zement-Rollen-Presse | Energie (W): | Kilowatt 2x135-2x2000 |
| Maß (L*W*H): | 8000x11100 x4550 Millimeter (RP1816) | Gewicht: | 33-313 t, 33-315 t |
| Kundendienst erbracht: | On-line-Unterstützung, Feldinstallation, Beauftragung und Training | Schlüsselverkaufsstellen: | Lange Nutzungsdauer |
| Rollen-Presse: | Zement-Rollen-Presse | Zufuhr-Größe Millimeter: | 25/40 |
| Ertrag-Größe Millimeter: | <2mm 65=""> | Produktionskapazität: | 50-1450 tph Zement-Rollen-Presse |
| Rolle drückt Rollen, Oberflächen: | Verringerte Abnutzung durch autogenen Verschleißschutz. | Zement-Rollen-Presse: | HPGR 100-30 zu HPGR210-180 |
| Bergwerk Rollen-Presse: | GR. 52-20 bis GR. 200-180 | Mahlwalzen: | Die Oberfläche mit Hartlegierungsbolzen |
| Einheiten: | Mehr als 165 Einheiten | Hafen: | Qingdao, Shanghai, Tianjin |
| Markieren: | HPGR-Hochdruck-Mahlwalzen,2000mm Durchmesser-Zement-Rollen-Presse,ISO-CER Bergbau-Ball-Mühle |
||

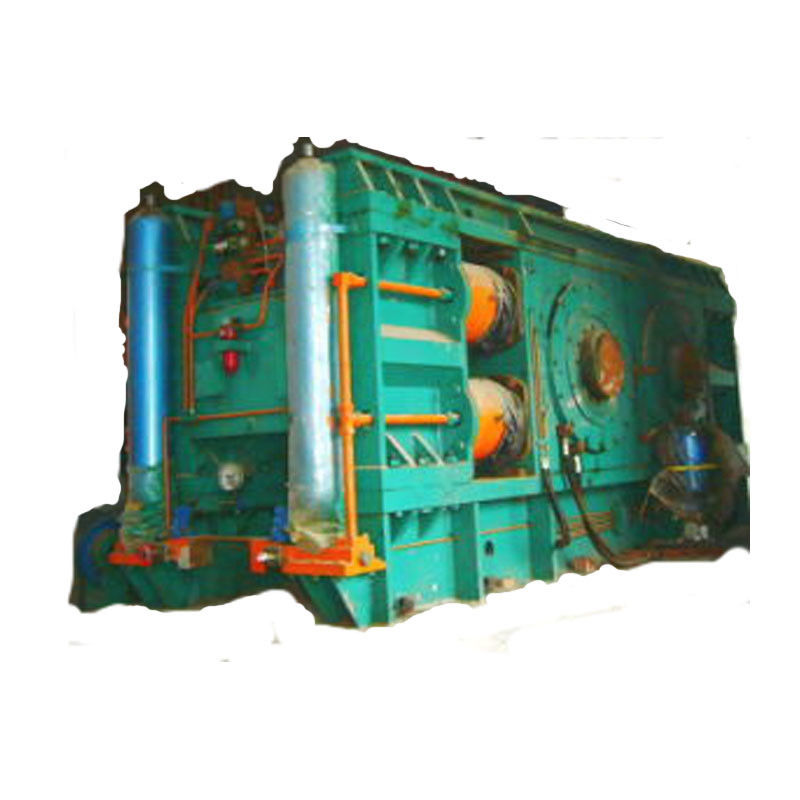

Rollen-Presse: Zement-Rollen-Presse-und Bergwerk-Rollen-Presse
CITIC IC hat eine vollständige Auswahl von en-hoh Druck-Mahlwalzen Zement-Rolle Pres (HPGR) mit einer funktionierenden Basis von mehr als 165 Einheiten, die von HPGR120-50 zu Rolle Pres des Zement-HPGR240-180 reichen. Unser vollausgebautes Labor hat eine Rolle Pres des Zement-HPGR50-20, zum sich jeder notwendigen Testarbeit aufzunehmen.
HPGR|Technische Parameter der Rollen-Presse:
| Modell |
Rolle DIA
Millimeter |
Rollenbreite
(Millimeter)
|
Hauptmotor
(Millimeter)
|
Zufuhr-Größe
Millimeter
|
Ertrag-Größe
Millimeter
|
Produktionskapazitätst/h
|
Weighet/t
|
Größe Millimeter
|
||
|
L
|
W
|
H
|
||||||||
|
RP1003
|
Φ1000
|
300
|
160*2
|
25/40
|
<2mm> 65%
<0> 25%
|
50-70
|
33
|
3835
|
4510
|
1885
|
|
RP1004
|
400
|
200*2
|
25/40
|
65-90
|
36
|
4080
|
4600
|
1920
|
||
|
RP1006
|
630
|
315×2
|
25/40
|
105-145
|
55
|
4526
|
5280
|
2200
|
||
|
RP1204
|
Φ1200
|
450
|
220×2
|
30/50
|
95-130
|
62
|
5500
|
4470
|
2340
|
|
|
RP1205
|
500
|
250×2
|
30/50
|
140-165
|
64
|
5550
|
4620
|
2390
|
||
|
RP1208
|
800
|
455×2
|
30/50
|
180-230
|
90
|
5608
|
5500
|
2460
|
||
|
RP1406
|
Φ1400
|
650
|
455×2
|
35/60
|
225-290
|
104
|
7205
|
5440
|
2610
|
|
|
RP1408
|
800
|
500×2
|
35/60
|
283-362
|
125
|
7400
|
5780
|
2610
|
||
|
RP1410
|
1000
|
630×2
|
35/60
|
420-460
|
135
|
6400
|
8990
|
3000
|
||
|
RP1509
|
Φ1500
|
900
|
710×2
|
35/60
|
340-460
|
163
|
6610
|
8860
|
3490
|
|
|
RP1614
|
Φ1600
|
1400
|
1000×2
|
35/60
|
650-750
|
190
|
7000
|
9320
|
3980
|
|
|
RP1714
|
Φ1700
|
1400
|
1250×2
|
40/70
|
710-830
|
240
|
7230
|
9420
|
4100
|
|
|
RP1816
|
Φ1800
|
1600
|
1600×2
|
45/80
|
800-1000
|
278
|
8000
|
11100
|
4550
|
|
| RP2018 | Φ2000 | 1800 | 2000x2 | 1250-1450 | ||||||
Citic-Rollen-Pressen
Zement-Rollen-Presse-HPGR: CITIC hat eine vollständige Auswahl von Hochdruckmahlwalzen (HPGR) mit einer funktionierenden Basis von mehr als 165 Einheiten, die von HPGR 100-30 bis zu Rollen-Presse des Zement-HPGR210-180 reichen.
Bergwerk-Rollen-Presse: GR.-Reihe Bergwerk-Rollen-Presse von GR. 52-20 zu GR. 200-180, unser vollausgebautes Labor hat ein HPGR50-20, zum sich jeder notwendigen Testarbeit aufzunehmen.
Hochdruckreiben (Rolle drückt)
Mit unseren Rollen-Pressen wird der Schleifdruck vom Hydrauliksystem über die bewegliche Rolle auf das materielle Bett übertragen und absorbiert in einem stabilen, geschlossenen Maschinenrahmen. Ein Hauptmerkmal ist die Montage der Rollen in den ölverschmutzten Zylinderrollenlagern. Das Öl ist beide, Schmiermittel und Kühlmittel. Wechselweise ist Fettschmierung möglich. Kraftübertragung von den Elektromotoren wird über Kardangelenkwelle, flüssige oder sichere Satzkoppelung und das Festklemmen von Diskette gepaßten Getrieben, normalerweise des planetarischen Entwurfs bewirkt. Abhängig von der Anwendung sind die Rollen entweder einteiliger Massivbau oder Wellen- und Reifenentwurf mit passendem Verschleißschutz für fast alle Anwendungen in der Zement- und Mineralindustrie.
Hochdruckmahlwalzen (HPGR)
CITIC HIC entwirft und stellt eine Strecke HPGRs her, um dem Zement und Mineralden verarbeitungsindustrien zu entsprechen. Unsere HPGR-Entwurfsstrecke von 120-50 (2 x 355kW) bis 240 -180 (2 x 3150kW).
Standardausrüstungen umfassen:
Konstante Einstellung und Druckregelung
Autogener Verschleißschutz von Rollen, verbessertes Abnutzungsleben sicherstellend
Strukturell solider geschweißter Rahmen überprüft unter Verwendung FEA, das zu den strengsten Entwurfscodes einwilligt
DoppelplanetengetriebeAnsteuersystem
Vier Zylinderrollenlager entwerfen
Plc-Kontrollsystem komplett mit Bedienungsfeld
‚HPGR-Verbesserungs-Paket‘ das die komplette HPGR-Kontrollsystem-, -temperatur- und -erschütterungsüberwachung und andere Wahlen umfasst, um Ausrüstungsverfügbarkeit zu erhöhen
Produktvorteil:
1. Die Presserollenoberfläche nimmt harten Legierungsbolzen Einstellung-in der Struktur an, um die Lebenszeit der Farbwalze zu erhöhen
2. Koppelung-planetarische Dauerbremsepresserolle der Universalität, zum aus des flexiblen Ansteuersystems der Welle zu bestehen
3. werden Verbundstruktur der berührungsfreien Dichtung und Kontaktdichtung an der Seite der Presserolle angenommen
4. wird einzigartige Ellipsenstruktur benutzt, damit die Förderleitung den Fütterungsprozeß glatt macht
5. wird Ölspray-Schmiersystem für die Schmierung des Hauptlagers benutzt
6. Das Hauptlager nimmt innere Durchgangsvolldichtungsstruktur für das Abkühlen an
7. Die Presse-Rollenoberfläche der harten Legierung schweißende oder Einstellung-in der Oberfläche sind abhängig von dem Bedarf des Benutzers verfügbar.
1. Anwendbar für die Mineralverarbeitungsindustrie; sie kann vor der Ballmühle als vor-Prägeausrüstung installiert sein oder reibendes, System mit Ballmühle zu mischen bestehen.
2. anwendbar für Oxidkugelindustrie anstelle des Common benutzte feuchte Mühle.
3. anwendbar für Baumaterial und feuerfeste materielle Industrie; erfolgreiche Anwendung für das Reiben des Klinkers, des Kalksteins und des Bauxits.
Die CITICIC-Rollen-Presse ist in acht Standardgrößen verfügbar, die in reibender Kraft von 2 bis 20 meganewtons sich erstrecken. Citic-Rollen-Pressen bieten eine zuverlässige Lösung für jede Anwendung für reibenden Zement, Schlacke, Rohstoff oder für spezielle Anwendungen, wie Vorbereitung des Erzes an.
Das Getriebe wird auf die Schleifrollen über mehrstufige planetarische Getriebe mit Stirnrädern der ersten Phase übertragen. Die Getriebe werden an der Antriebsseite der Rollenwelle unter Verwendung einer hydraulischen Psychiaterskoppelung. angebracht. Ein V-Gürtelantrieb kann für Antriebe von ca. 400kW pro Motor bis benutzt werden. Antriebe über 400kW werden mit flüssiger oder sicherer gesetzter Koppelungs- und Kardangelenkwelle ausgerüstet.
Der Maschinenrahmen hat identische obere und unterere Verbindungsstangen. Gummiauflagen werden zwischen die Rollenlagerblöcke und die Spantenden gesetzt. Die Gummiauflagen treten als ein gegliedertes Gelenk und einen Schwingungsdämpfungseffekt zu haben auf. Das RPS-artige, wie eine spezielle Art Wartungszeit während der Rollenänderungen verringert. Die Türen in der Rollenabdeckung schnellen und breiten Zugang zu den Rollen für Inspektion und Wartung ermöglichen.
Eine Frage der rechten Lager.
In den CITTIC-Rollen-Pressen werden die Rollen in die Radial-, mehrreihigen Zylinderrollenlager gestützt. Dieses stellt eine gleichmäßige Lastverteilung auf dem Rollenlager sicher und im Wesentlichen erhöht das Leben des Lagers.
Ölverschmutzte Rollenlager sind mit allen CITIC-Rollen-Pressen Standard. Alle Kontaktstellen auf dem Zylinderrollenlager werden gleichmäßig mit Schmierung geliefert. Betriebskosten können weiter verringert werden, durch den Zustand des Schmiermittels regelmäßig überprüfen (alternative Fettschmierung).
Verringerte Abnutzung durch autogenen Verschleißschutz.
CITICIC-Rolle drückt Angebotrollen mit passendem Verschleißschutz für fast alle Anwendungen in der Zement- und Mineralindustrie. Die zweiteilige Rolle, die Welle und aus Reifen besteht, lässt wirtschaftlichen Oberflächenersatz, Rollen des einzelnen Teils werden verwendet für das Reiben der hohen Temperatur zu:
CITICIC fing im Jahre 1956 an - die größte Bergwerksausrüstung und die ZementGerätehersteller in China.CITICIC ist ein globaler Lieferant der Technologie und der Dienstleistungen zu den Kunden in den Prozessindustrien und schließt ein
Bergbau, Bau, metallurgisch, umweltsmäßig, Energie, Chemikalie, Marinesoldat, Casting&Forgings.
CITIC IC produziert über 200.000 Tonnen Qualitätsausrüstung jährlich. Unsere Produkte schließen Schleifmühlen, Wäscher, Zerkleinerungsmaschinen, Brennöfen, Kühlvorrichtungen, Hebemaschinen, Reduzierer, Dampfturbinen und Kompressoren mit ein. CITIC IC stellt auch schwere Castings und Schmieden sowie die elektrischen/hydraulischen Steuer- und Schmiersysteme her.
Unsere Fabrik in Luoyang umfasst mehr als 3 Million Quadratmeter, von denen 2 Million Quadratmeter unter Abdeckung ist. Sie hat Gesamtarbeitskräfte von ungefähr 10.000 Angestellten, von denen mehr als 1.200 Ingenieure sind.
CITIC IC produziert über 200.000 Tonnen Qualitätsausrüstung jährlich. Unsere Produkte schließen Schleifmühlen, Wäscher, Zerkleinerungsmaschinen, Brennöfen, Kühlvorrichtungen, Hebemaschinen, Reduzierer, Dampfturbinen und Kompressoren mit ein. CITIC IC stellt auch schwere Castings und Schmieden sowie die elektrischen/hydraulischen Steuer- und Schmiersysteme etc. her.
|
Bearbeitungsausrüstung |
Herstellungs-Ausrüstung |
|
Ausrüstung werfen u. schmiedend |
Wärmebehandlungs-Ausrüstung |
Qualitätskontrolle
CITICIC besitzt eine Berufsprüfung und ein Metrologieinstitut, das moderne Prüfverfahren wie zerstörungsfreie Prüfung, industrielle chemische Analyse, metallografische Prüfung und Analyse, mechanische Prüfung, Probenaufbereitung, Maß des Meters/Länge zur Verfügung stellt und Apparateüberprüfung und weighman Inspektion wiegt. Unser Metrologieinstitut hat eine Führungsrolle in China übernommen.
CITICIC besitzt fast zweihundert Arten modernes Testgerät, neun verschiedene Messnormen und fast zwanzig Arten Weltklasse- Testgerät, die aus internationalen Standorten wie Deutschland, Japan, USA, Großbritannien und Belgien importiert worden sind.
Kundendienst
Citic-Schwerindustrien ist Ihr Teilhaber in nach Markt.
CITICIC fähig zur Verfügung zu stellen:
1. AUSGEFÜHRTE RESERVEN - ENTWURF UND HERSTELLUNG
2. UMFANGREICHE STAHL-UND EISENGUSS-GIESSEREIEN
3. ENORME MASCHINENWERKSTATT-FÄHIGKEITEN
4. AUSBILDUNGSPROGRAMME
5. VORBEUGENDE WARTUNGS-PROGRAMME
6. PREVETATIVE-WARTUNGS-DIENSTLEISTUNGEN
7. UMFASSENDE WARTUNGS-PROGRAMME
Außendienst-Ingenieure CITICS werden ausgebildet, speziell in den CITIC-Markengruppenprodukten aber sind zum Unternehmen der Instandhaltung anderer Soem-Marken fähig.
Unsere Techniker werden mit der höchstentwickelten technologischen Diagnoseausrüstung ausgerüstet, die, um Trieb zu beunruhigen Ihre Ausrüstung, um Leistung zu optimieren und Stillstandszeit herabzusetzen verfügbar ist.
CITICIC hat auch eine umfangreiche Fähigkeit, wenn es alle verbrauchbarer und elektrischer mechanischer des Ersatzteils Bedarf Sie liefert.
